产品介绍
随着PC产业的不断发展,USB接口正在逐渐替代老式PC的各种低速外围接口,然而目前工业环境中许多重要的设备仍然使用RS-232接口界面设计,因此许多用户使用USB到RS-232转换器来实现PC机与RS-232设备之间的数据传输。

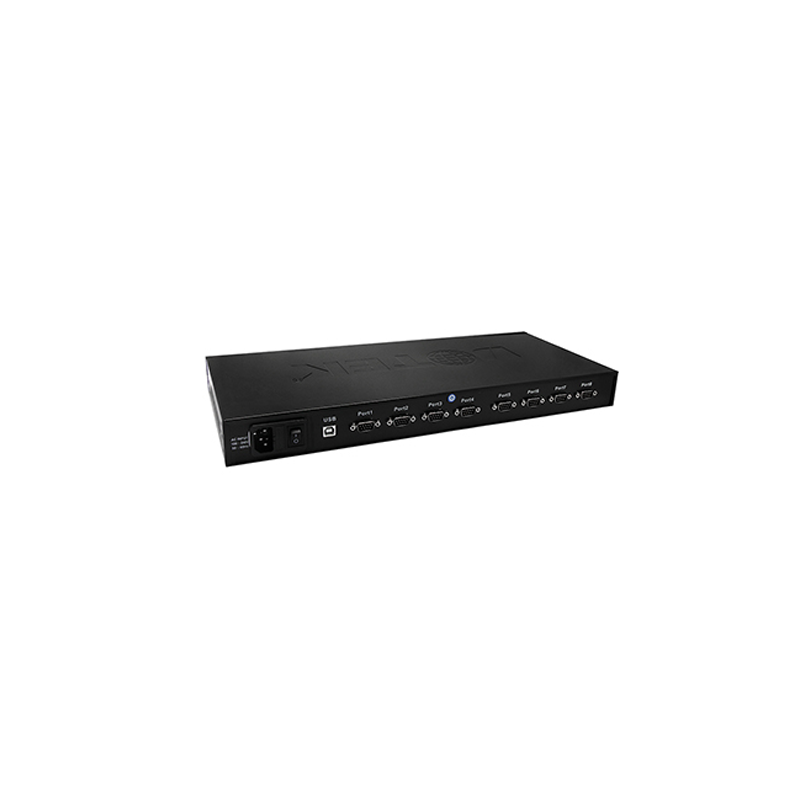

UT-2003B1是一款通用的USB/RS-232接口转换器,可无需外加电源、兼容USB、RS-232标准,能够将单端的USB信号转换为UART的RS-232信号,RS-232端通过DB9公头的连接器连接。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 即插即用. 确保适合一切现有的通信软件和接口硬件。
UT-2003B1接口转换器可以为点到点通信的连接,数据通讯速率300-921.6Kbps,带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-232转换。
技术参数
标准 | 符合 USBV1.1、2.0标准EIA RS-232标 准 , |
USB信号 | VCC、DATA+、DATA-、GND、FG |
RS-232信号 | DCD RXD TXD DTR GND DSR RTS CTS RI |
工作方式 | 异步工作、点对点通信方式 |
方向控制 | 采用数据流向自动控制技术,自动判别和控制数据传输方向 |
波特率 | 300-921.6Kbps,自动侦测串口信号速率 |
传输距离 | RS-232端5米,USB口不超过5米 |
接口保护 | ±15KV静电 保护 |
接口形式 | USB端B类接口母头,DB9公头的连接器连接 |
信号指示 | 九个信号指示灯电源(PWR)发送(TXD)接收(RXD) |
传输介质 | 双绞线或屏蔽线 |
外形尺寸 | 440mm×201mm×44mm |
使用环境 | -25℃ 到 70℃,相对湿度为5%到95% |
支持Win8/Win10/Win98/2000/2003/2008/XP/Vista/7/8/CE/Mac/Linux等
支持总线或外接电源供电
DB9针型:RS-232输出信号及接线端子引脚分配
DB9公头/针形 | RS-232C接口信号 |
1 | 保护地 |
2 | 接收数据SIN (RXD) |
3 | 发送数据SOUT (TXD) |
4 | 数据终端准备DTR |
5 | 信号地GND |
6 | 数据装置准备DSR |
7 | 请求发送RTS |
8 | 清除发送CTS |
9 | 响铃指示RI |
