产品概述

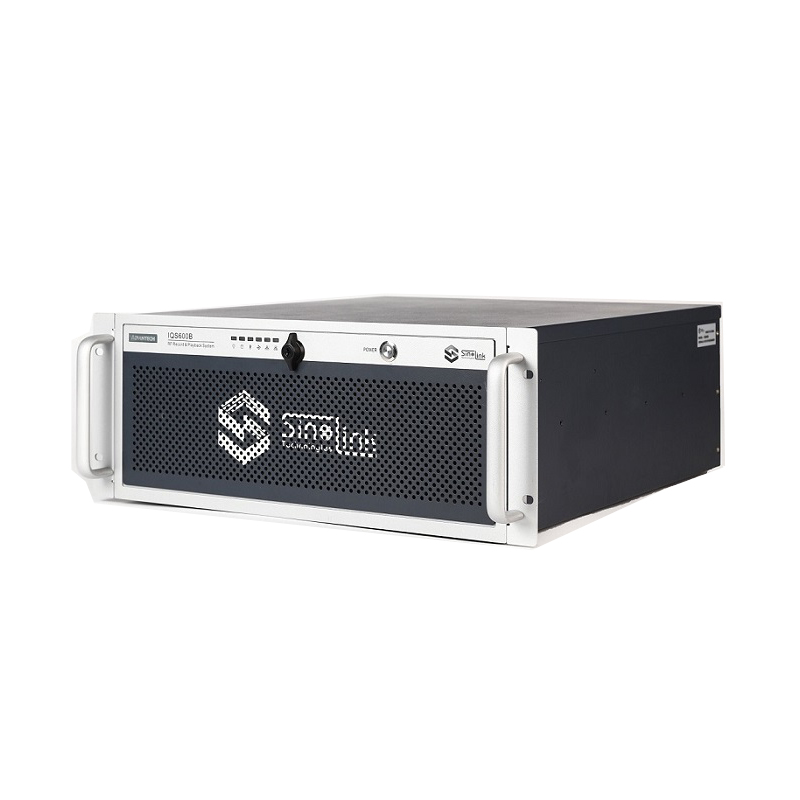

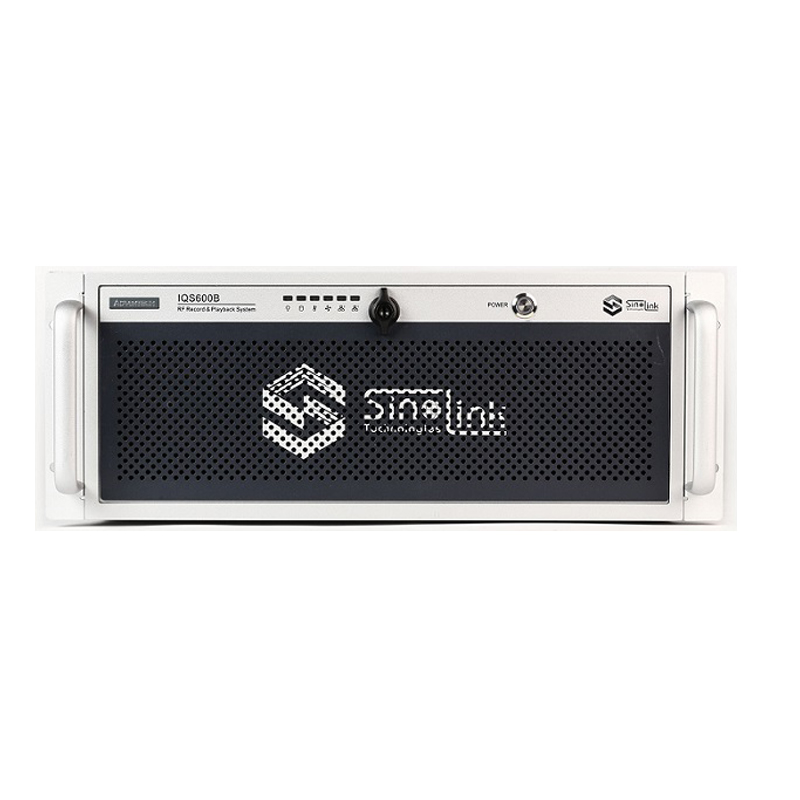

Sinolink公司IQS2400A-S1P1型超宽带信号记录回放仪，支持1GHz带宽信号的采集与回放，采样率高达2.4 GSPS，数据记录速度高达2.4GB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成，广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号高速采集记录回放任务。配合Sinolink公司 SFUC系列宽带上、下变频器可实现高达40GHz信号的采集记录和高保真回放。

产品特点

1.实时触发、捕获、分析、流盘、射频回放；

2.数字I/Q数据记录的采样率高达200 MSPS 或 800 MByte/s ；

3.高速数字I/Q输入接口，2 × 16 位 I/Q 数据位宽；

4.具有不同配置的存储选件，最大支持48TB的存储能力；

5.回放模块配备高速DA转换器支持带宽高达160MHz宽带信号实时回放；

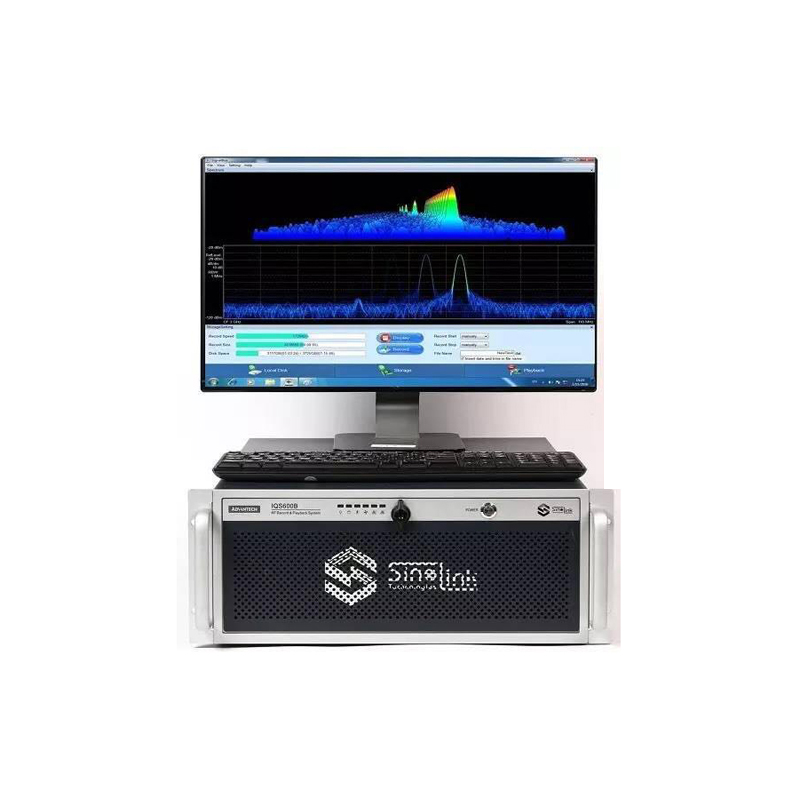

6.图形界面化的存储、回放和数据管理软件可安装强大的Tektronix Signal Vu信号分析软件，对保存的数据文件进行事后分析；

7.存储数据保存为二进制数据文件（.dat），支持向Matlab（.mat）和Tektronix Signal Vu（.TIQ）文件格式转换。

应用

雷达/电子战/复杂电磁环境。

技术指标

IQS2400A-SIPI 超宽带信号记录回放仪
系统平台
操作系统			Windows 7 Ultimate
处理器			Intel i7 Processer
操作系统硬盘			512GB high speed SSD
内存			4Gbytes
显示			Built-in 17” high-resolution LCD 1280x1024 pixels
内置固态存储阵列容量			Up to 32TB
文件类型			NTFS file format
网络接口			1 Gb Ethernet Port，可扩展10Gb Ethernet Port
USB接口			USB 2.0 x2, USB 3.0 x2
扩展视频接口			DVI，HDMI

信号采集
输入接口			Back panel female SMA connector
输入类型			AC-coupled
量化位数			12-bit
ADC采样频率			Up to 2.4GSPS
输入信号带宽			Up to 1GHz
数字抽取			1x, 2x, 4x, 8x or 16x
输入量程			Max. 5dBm
输入阻抗			50Ω

信号回放
输出接口			Back panel female SMA connector
输出类型			AC-coupled
DAC数据位宽			16-bit
DAC采样频率			Up to 2.4GSPS
输出信号带宽			Up to 1GHz
数字插值			2x, 4x, 8x ,16x or 32x
输出量程			Max. 1.0Vp-p
输出阻抗			50Ω

物理参数
尺寸			482mm×177mm×650mm（L×W×D）
净重			25kg
操作温度			0℃ to + 40℃
存储温度			-40℃ to +85℃
环境湿度			10% to 90%
功率要求			220V AC, 50Hz, Max.300W
存储选件记录时间对照表
通道数	带宽	采样率		记录速率	记录时间	记录时间	记录时间
					选件SSD8	选件SSD16	选件SSD32
1	1000MHz	2400MSPS		2400MB/s	1小时	2小时	4小时
1	500MHz	1200MSPS		2400MB/s	1小时	2小时	8小时
1	250MHz	500MSPS		1200MB/s	2小时	4小时	16小时
1	125MHz	250MSPS		600MB/s	4小时	8小时	32小时
1	62.5MHz	125MSPS		300MB/s	8小时	16小时	64小时
1	31.25MHz	62.5MSPS		150MB/s	16小时	32小时	8天
