产品介绍

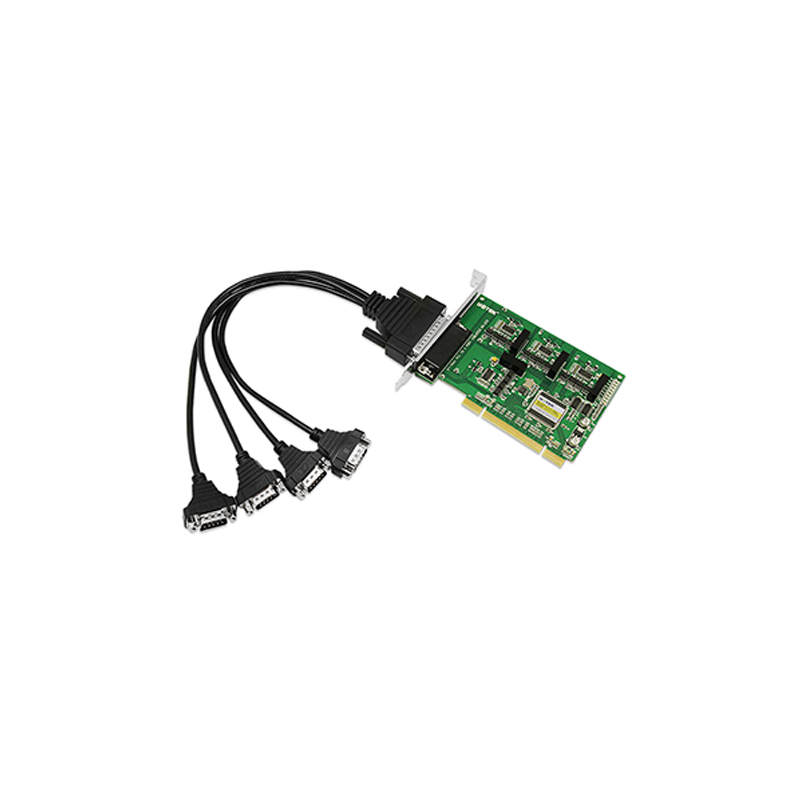

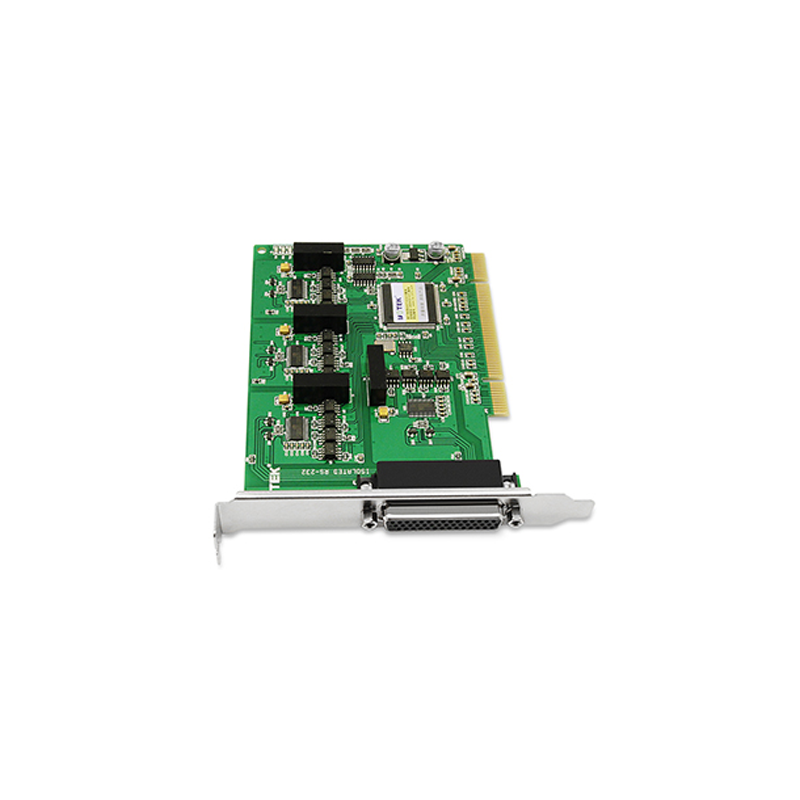

UT-764i光电隔离型PCI转换卡、兼容RS-232C标准,能够将单端的PCI信号转换为RS-232信号,内置的光电隔离器,能够提供高达2500Vrms的隔离电压,带有快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-232接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING)和ESD,提供每线500W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-232接口的高速传输。
技术参数
连接类型 | DR44母头 1个 |
总线 | 32 bit Universal PCI |
信号 | RS-232:RXD、TXD、GND、RTS、CTS |
传输速率 | 300bps-921.6Kbps |
数据位 | 5、6、7、8 |
停止位 | 1、1.5、2 |
校验位 | None、Even、odd、Space、Mark |
流控制 | RTS/CTS XON/XOFF |
工作温度 | -40℃~85℃ |
光电隔离 | 隔离电压2500Vrms 500DC连续专用DC/DC模块 |
接口保护 | RS-232接口每线500W的浪涌保护, ±15K V静电保护 |
支持系统 | Win2000/2003/XP/Vista/2003_Server/Win7/8/8.1/10/NT4.0/CE 4.2/5.0/6.0/Vxworks/Linux 2.4.x/2.6.x |
