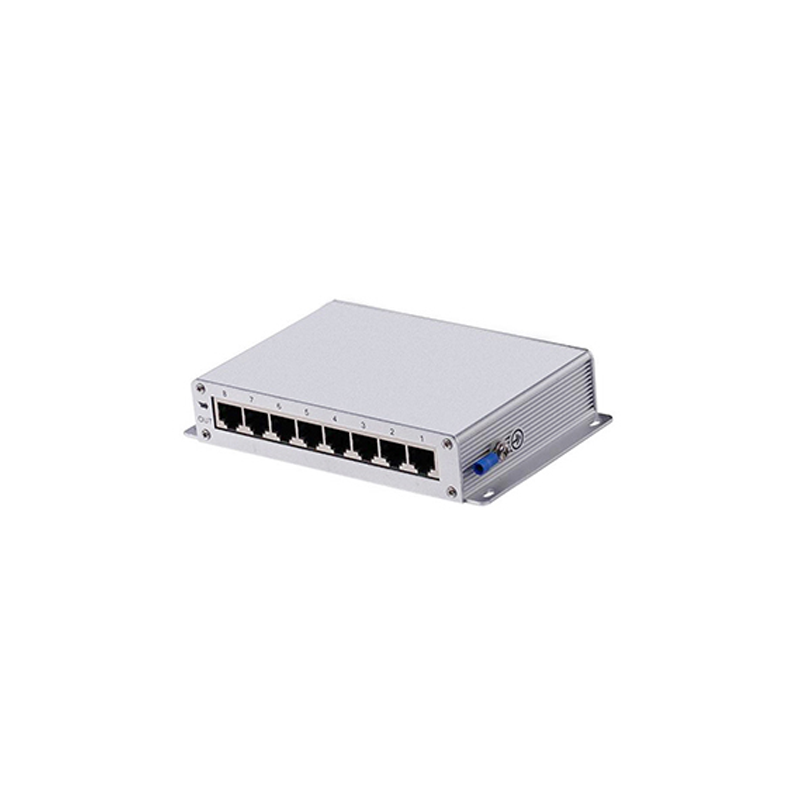

宇泰 千兆网络信号防雷器 UT-N2XXG系列

品牌名称:宇泰科技

产品型号:UT-N2XXG系列

产品规格
产品介绍
UT-N2XXG系列千兆网络防雷系列产品主要用于TCP/IP协议通信网络,保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响
渠道商
产品详情

产品介绍

UT-N2XXG系列千兆网络防雷系列产品主要用于TCP/IP协议通信网络,保护电气电子设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于通信、安防监控、交通、工控等领域通信线路保护。该系列产品具有传输速率大、响应时间特别快、插损低、残压低等特点,在不影响设备正常通信前提下,具有良好的防雷效果。



安装维护

安装环境:

请确保处于室内或者防水箱内
避免安装在剧烈震动场所
确保通信网络传输速率与防雷器匹配
确保防雷器能可靠接地,并且工频接地电阻低于10欧姆
安装材料:

工具:十字螺丝刀、一字螺丝刀、剥线钳等各一把
网线 :1根 五类屏蔽双绞线 15-30CM ,用于防雷器与被保护设备连接
PE连接线 :1根 ,≥1.5mm2,就近接地
螺钉:2颗M4,机架安装
安装步骤:

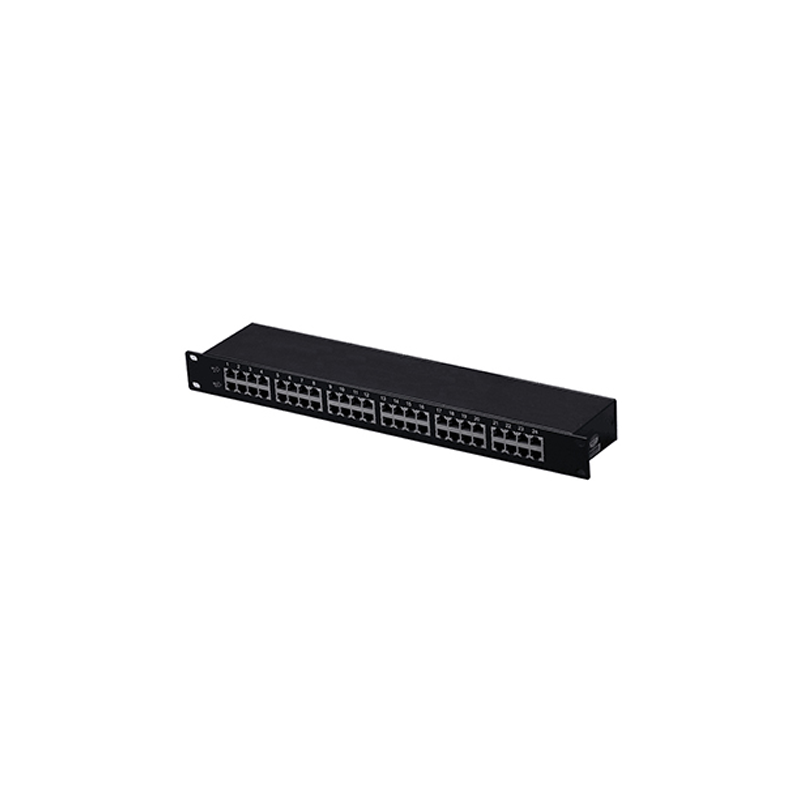

将防雷器水平安装在机架上
截取24根15-30CM网线,用跳线分别将防雷器后侧24路输出端口连接至与交换机24(16)路输入端口
将前端设备24(16)路网线接入防雷器输入端口,IN接入浪涌输入端,OUT接入被保护设备端
将防雷器地线就近接地
故障维护:

常见故障

可能原因

处理方法

防雷器安装后出现掉包或网络不通

防雷器插损过大

更换防雷器

传输距离超过最长允许范围

确保通信设备之间网线连接不超过90M

传输速率不匹配

确定传输速率,选释匹配防雷器

防雷器地线接地后,出现掉包或网络不通;地线不接地后,通信正常

地电压波动过大

地网改造

防雷器运行一段时间后出现掉包或网络不通

防雷器因雷击损坏或其他原因

更换防雷器
