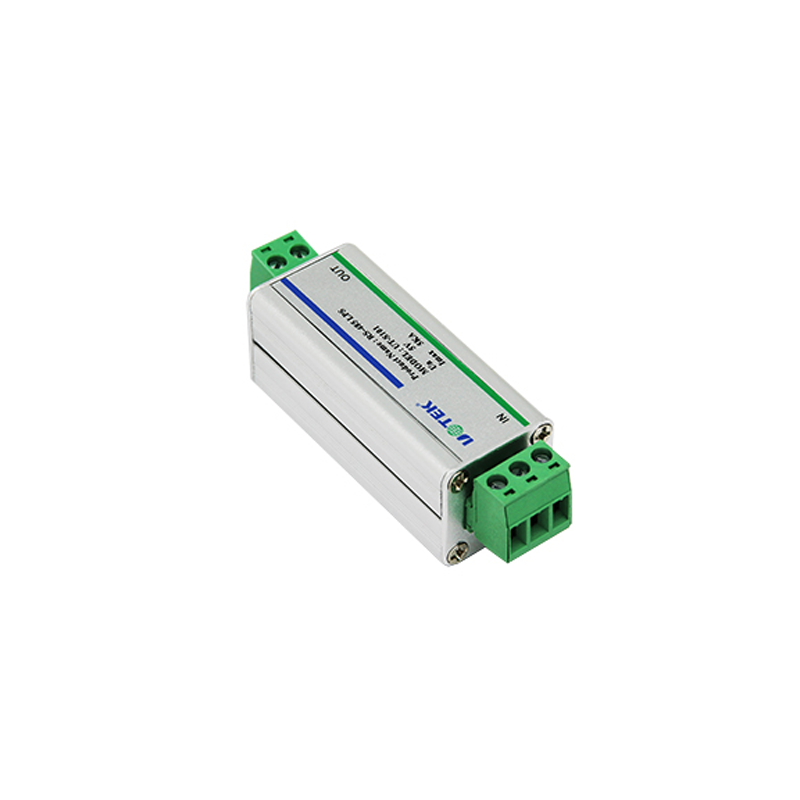

产品介绍
本雷击浪涌保护器参照国家标准IEC61643-21:2000 / GB/T18802.21设计。随着国民经济的发展,互联网时代的发展日益月新,互联网技术发展进步神速。然而,却不能无视发展中存在这样或者那样的问题,安全问题是放在第一位的。日常生活中,雷电对于电子设备的损坏是最严重的,静电产生的威胁也无处不在,为了广大用户有一个更安全的使用环境,提高设备可靠性的要求的呼声也越来越强烈。
产品用途
用于工业控制互联网、RS-485接口、专线、自动控制和仪表线路、数据线及电话设备、传真机等设备保护,还可用于电流环中的传感器、二次仪表的保护;使被保护设备免受感应过电压、操作过电压和静电放电等所造成的损坏。
产品功能
多级保护
通流容量大
限制电压低
响应时间快
传输速率高
工作原理
雷击浪涌保护器串接于被保护设备的前端,当传输线遭到感应雷及其它瞬时过电压冲击时,冲击电流通过浪涌保护器的保护支路将其泄放到大地,并将输出电压钳位在设备允许的电压范围内,从而确保了运行设备的安全。
安装维护
安装说明:
将保护器接入系统前,先检查地网接地电阻,应符合规范要求。
将保护器接入被保护设备前端,必须连接可靠。
将保护器的接地线尽可能短地连接到保护接地母线上。
注意事项:

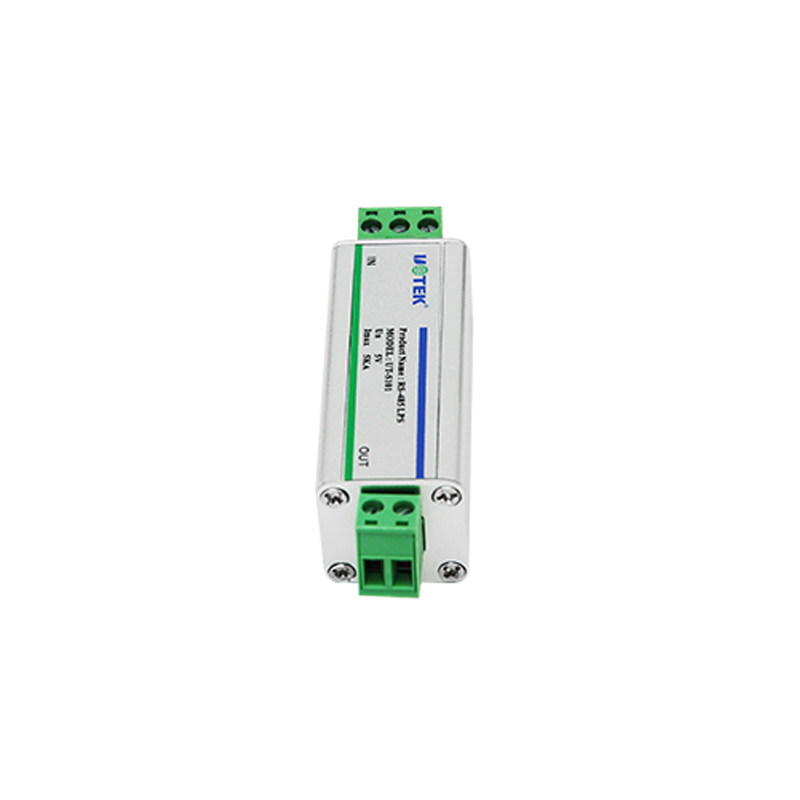

保护器上有输入(IN)、输出(OUT)标志,输出端与被保护设备连接,切勿接反。否则会造成保护器的损坏,设备也无法得到保护。
若由于插头座连接不良等因素引起损耗增大,应重新连接或更换保护器。
用户不可随意拆卸保护器各部位的紧固件,以免造成损坏,影响正常工作。
保护器的检查:
用万用表“Ω×1”档测量保护器输入芯线与输出芯线之间的电阻约为10Ω;若开路,则不正常,应更换保护器。
技术参数
额定工作电压 | 5V |
最大直流工作电压 | 6V |
额定工作电流 | 0.12A |
标称放电电流 | (8/20 us) 3KA |
最大放电电流 | (8/20 us) 5KA |
响应时间 | <1 ns |
工作温度 | -40℃~85℃ |
工作湿度 | 5%~95%(无凝露) |
接线形式 | 接线端子(RS-485) |
外壳防护等级 | IP30 |
防静电等级 | 4级 |
传输速率(BPS) | 10M |
外形尺寸 | 25 x 25 x 82mm |
外壳材料 | 屏蔽金属铝 |
