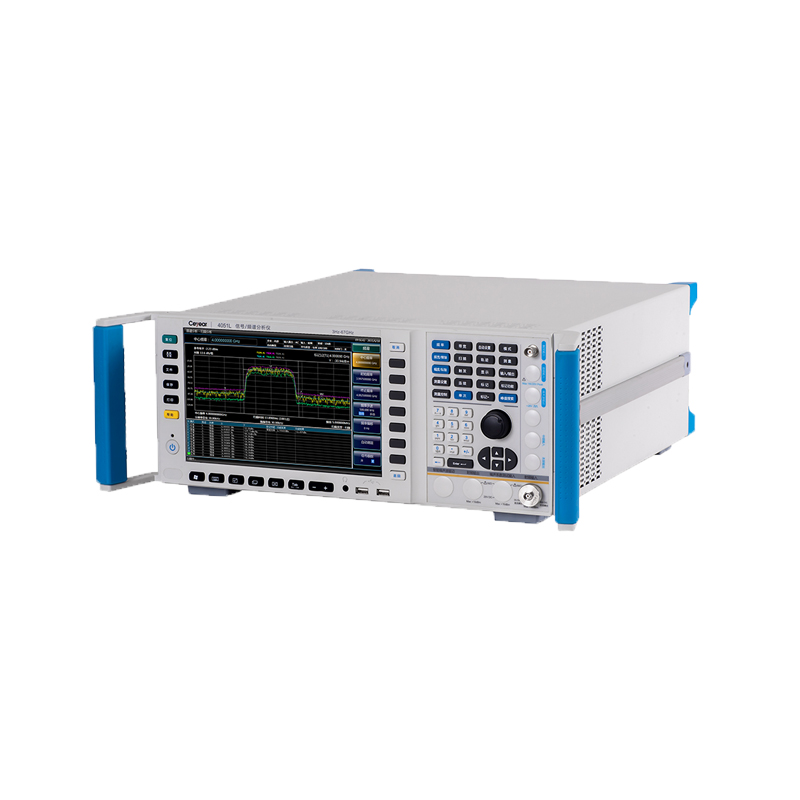

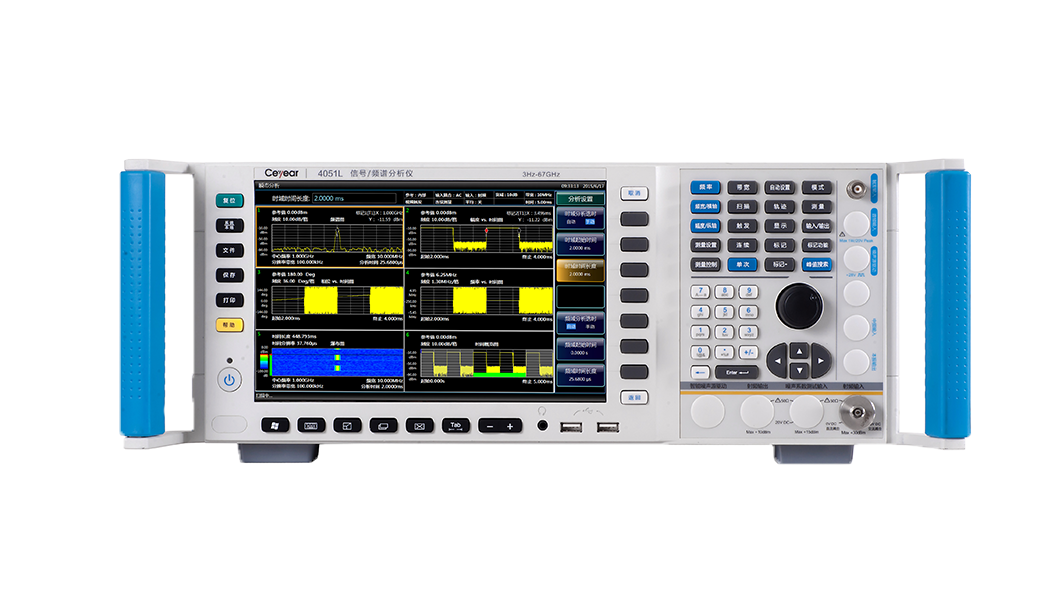

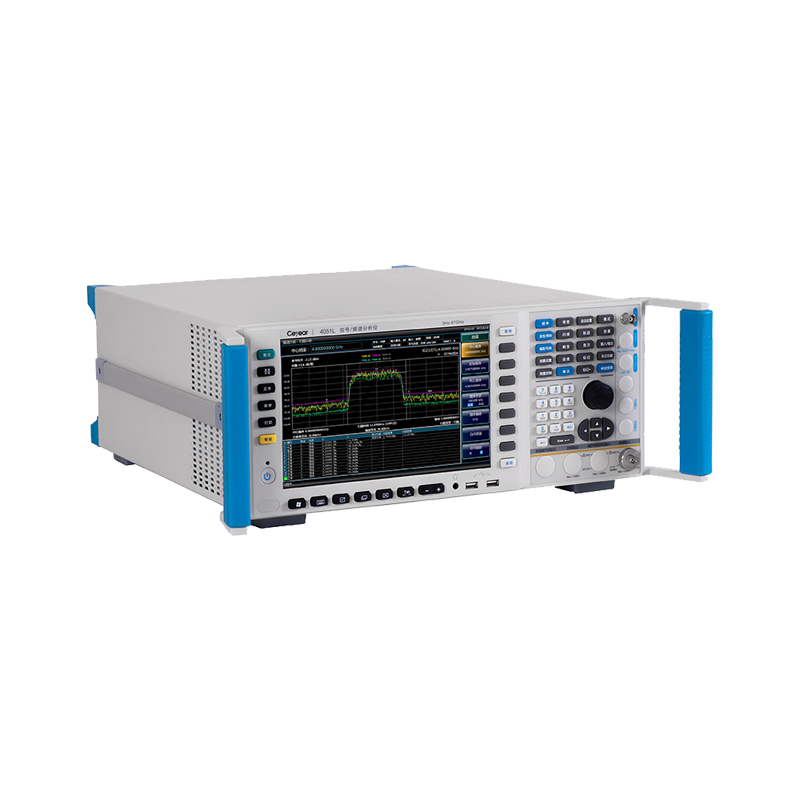

中电思仪 信号/频谱分析仪 4051A/B/C/D/E/F/G/H/L/N

最大1GHz分析带宽

提供10MHz、40MHz、200MHz、550MHz、1GHz等5种分析带宽配置方案

带宽可灵活选择，从10Hz至1000MHz共40余档

提供4GB的深度存储，根据带宽选择，无缝捕获时间可从几毫秒直至数小时

优良的测试接收性能

可配置对应主机频段的低噪声前置放大器（最高频率至67GHz）

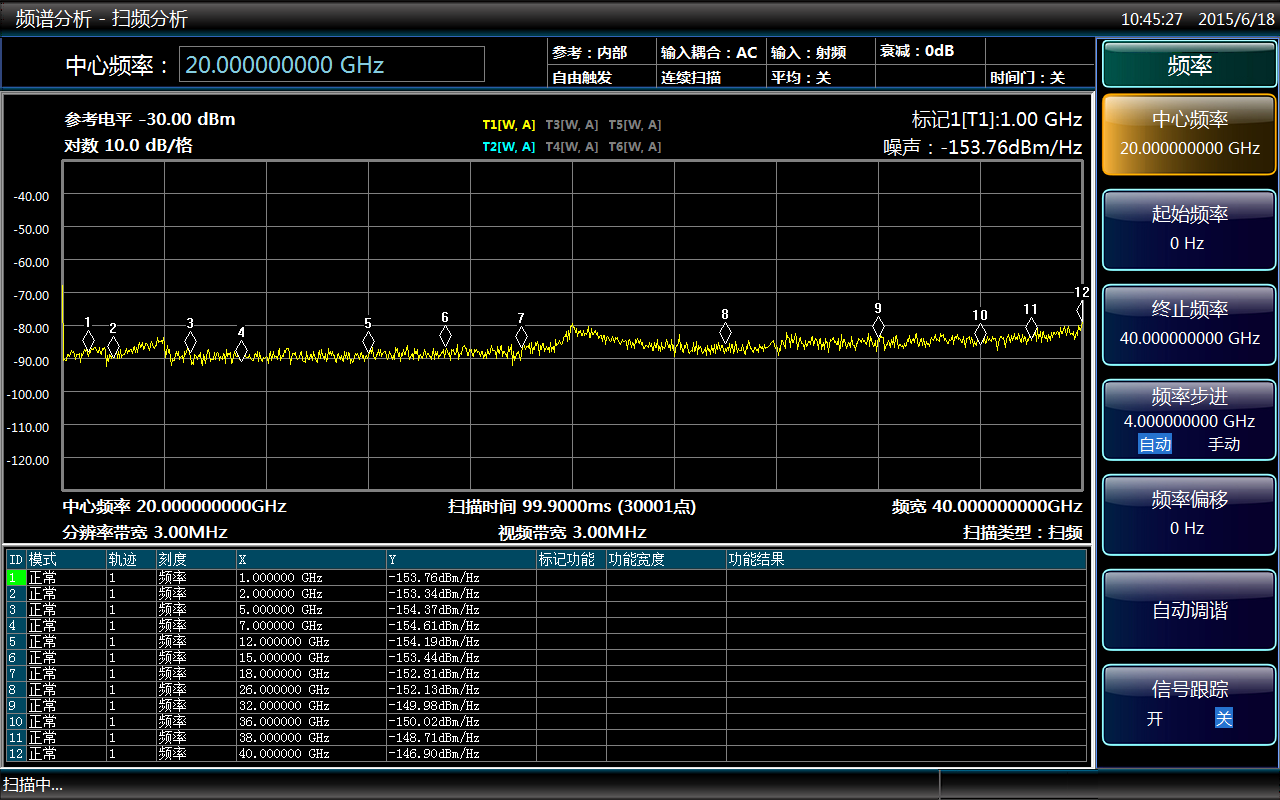

1GHz显示平均噪声电平典型值-156dBm/Hz，配置前放后典型值为-167dBm/Hz

50GHz显示平均噪声电平典型值-141dBm/Hz，配置前放后典型值为-150dBm/Hz

67GHz显示平均噪声电平典型值-135dBm/Hz，配置前放后典型值为-150dBm/Hz

85GHz显示平均噪声电平典型值-135dBm/Hz

全数字中频设计，优异的刻度保真度和中频误差

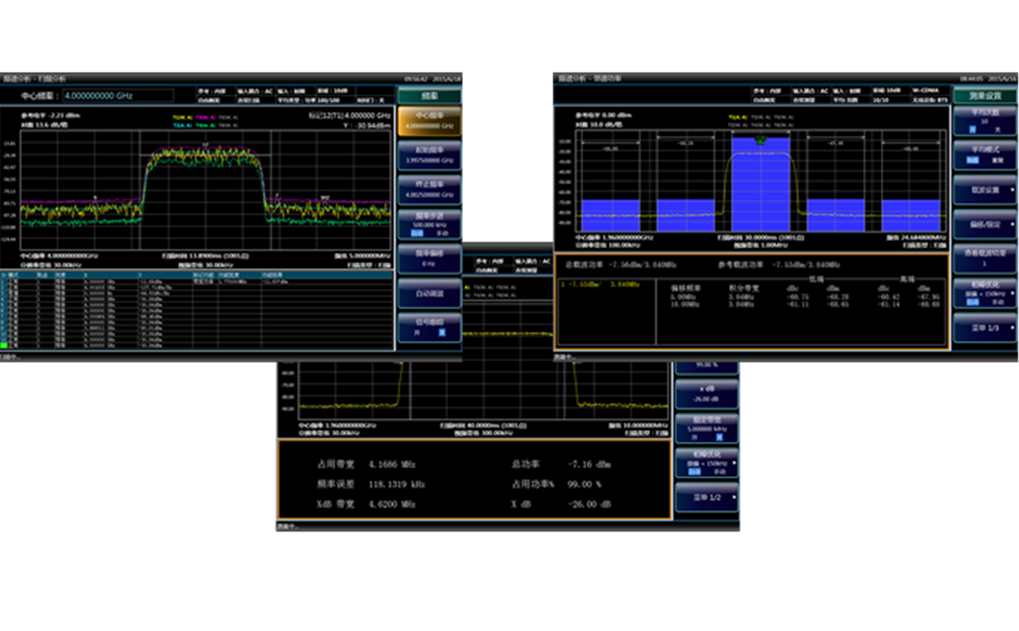

全面的频谱分析能力

支持扫频和FFT两种扫描类型

零频宽快速扫描，最快扫描时间1us

精确的频率计数，计数分辨率可达0.001Hz

扫描点数在101～30001之间任意可选

可配置6条轨迹，具有丰富的标记操作功能

6种检波方式，3种平均类型

支持时间门测量

具有占用带宽、信道功率、邻道功率测试功能

具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能

4051A

3Hz～4GHz

10MHz～4GHz

4051B

3Hz～9GHz

10MHz～9GHz

4051C

3Hz～13.2GHz

10MHz～13.2GHz

4051D

3Hz～18GHz

10MHz～18GHz

4051E

3Hz～26.5GHz

10MHz～26.5GHz

4051F

3Hz～40GHz

10MHz～40GHz

4051G

3Hz～45GHz

10MHz～45GHz

4051H

3Hz～50GHz

10MHz～50GHz

4051L

3Hz～67GHz

/

4051N

3Hz～85GHz

/

10MHz
  精密频率参考

频率准确度：±（至上次校准日期×老化率＋温度稳定度＋校准准确度）
  老化率：±   1´10-7/年
  温度稳定度：± 1.5´10-8（20°C ~ 30°C）± 5´10-8（0°C ~ 50°C）
  校准准确度：± 4´10-8`

频率读出准确度

±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）
  *：水平分辨率=频宽/（扫描点数-1）

频率计数准确度

±（频率读数×频率参考准确度＋0.1Hz）

频宽

范围：0Hz（零频宽），10Hz～该型号最高频率范围
  准确度：±（0.1%×频宽＋频宽/（扫描点数-1））

扫描时间范围

频宽≥10Hz：1ms～6000s
  频宽=0Hz：1us～6000s

分辨率带宽

范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz
  转换不确定度：  ±   0.3dB   1Hz～10MHz
                  ± 1.0 dB   20MHz

分析带宽

标配：10MHz
  选件H38A:40MHz
  选件H38B:200MHz
  选件H38C:550MHz
  选件H38D:1GHz

视频带宽

1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值）

触发方式

自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器

检波方式

正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均
