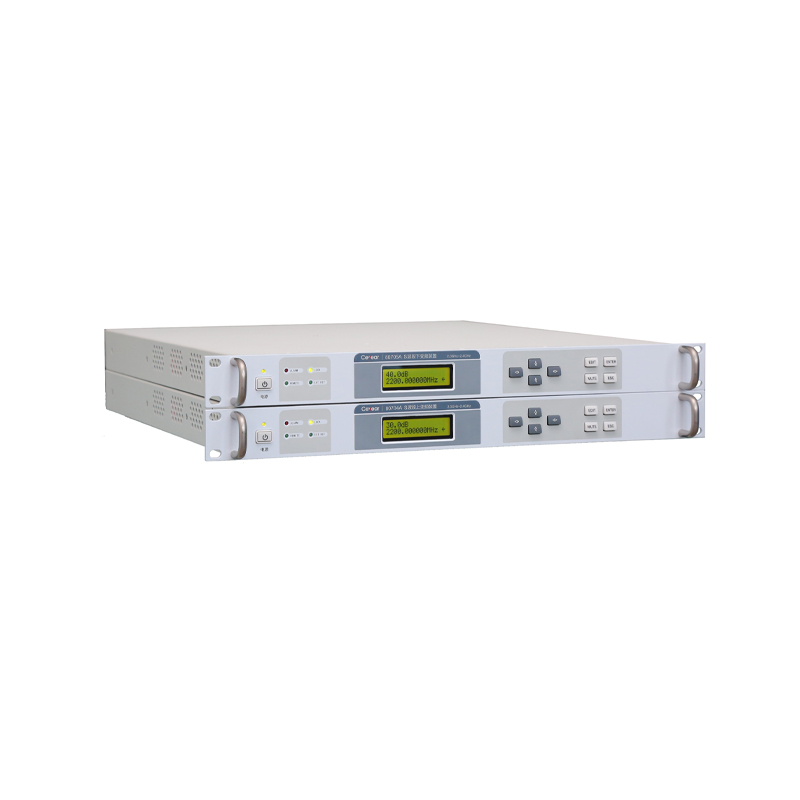

中电思仪 微波上下变频装置系列 8070系列

输入频率范围

70±20MHz

输入接头、阻抗

BNC（阴） 50Ω

输入端回波损耗

≥   15dB

输出频率范围

2.0～2.4GHz

输出接头、阻抗

N型（阴） 50Ω

输出端回波损耗

≥   15dB

输出功率(P-1dB)

≥   10 dBm

输出3阶交调点

≥ 20dBm

增益可调范围

0～30 dB，0.1dB步进

增益准确度

±1.0 dB

幅频特性

≤   1.0dB p.t.p（±20MHz）；≤   3.0dB p.t.p（输出频段）

频率稳定性

2×10-8（0℃ ～ +50℃）；2×10-7/年

外部参考

10 MHz，0dBm

频率设置步进

100 Hz

噪声系数

≤ 20  dB（@最大增益）

镜频抑制

≥ 75  dB

带内杂散

≤－60dBc（@     0 dBm输出）

相位噪声

≤－85dBc/Hz@1kHz

≤－95dBc/Hz@10kHz

≤－100dBc/Hz@100kHz

输入频率范围

70±20MHz/140±40MHz

输入端口接头、阻抗

BNC（阴），50Ω

输入端口回波损耗

≥ 15dB

输出频率范围

13.7～14.5GHz

29.7～31GHz

25.3～26.3GHz

输出端口接头、阻抗

SMA（阴），50Ω

K型（阴），50Ω

输出端口回波损耗

≥ 15dB

输出功率(P-1dB)

≥ 10 dBm

输出3阶交调截获点

≥ 20dBm

增益可调范围

10   dB～40 dB，0.1dB步进

幅频特性

≤ 1.2dB   p.t.p（±20MHz），≤ 3.0dB   p.t.p（输出频段）

增益控制准确度

±1.0dB

±1.5dB

频率稳定性

±1×10-8（0℃   ～ +50℃）；±1×10-8/天；±1×10-7/年

外部参考频率

10 MHz，0dBm

频率设置步进

1kHz

噪声系数

≤ 18 dB（@最大增益）

镜频抑制

≥ 80 dB

带内假响应

≤－60dBc（@ 0 dBm输出, 偏离载波1kHz以远）

相位噪声

1kHz ≤－80dBc/Hz

10kHz：≤－90dBc/Hz

100kHz：≤－95dBc/Hz

输入频率范围

2.0～2.4GHz

输入接头、阻抗

N型（阴）  50Ω

输入端回波损耗

≥   15dB

输出频率范围

70±20MHz

输出接头、阻抗

BNC（阴）  50Ω

输出端回波损耗

≥   15dB

输出功率(P-1dB)

≥   10 dBm

输出3阶交调点

≥   20dBm

增益可调范围

20～40 dB，0.1dB步进

增益准确度

±1.0   dB

幅频特性

≤   1.0dB   p.t.p（±20MHz）；≤ 3.0dB p.t.p（输入频段）

频率稳定性

2×10-8（0℃ ～ +50℃）；2×10-7/年

外部参考

10   MHz，0dBm

频率设置步进

100   Hz

噪声系数

≤   17 dB（@最大增益）

镜频抑制

≥   75dB

带内杂散

≤－60dBc（@ 0 dBm输出）

相位噪声

≤－85dBc/Hz@1kHz

≤－95dBc/Hz@10kHz

≤－100dBc/Hz@100kHz

输入频率范围

11.7～12.5 GHz

19.7～21.2GHz

25.3～26.3GHz

输入端口接头、阻抗

SMA（阴），50Ω

K型（阴），50Ω

输入端口回波损耗

≥   15dB

输出频率范围

70±20MHz/140±40MHz

输出端口接头、阻抗

BNC（阴），50Ω

输出端口回波损耗

≥   15dB

输出功率(P-1dB)

≥   15 dBm

输出3阶交调截获点

≥ 25dBm

增益可调范围

20  dB～50 dB，0.1dB步进

幅频特性

≤   1.2dB   p.t.p（±20MHz），≤ 3.0dB p.t.p（输入频段）

增益控制准确度

±1.0dB

±1.5dB

频率稳定性

±1×10-8（0℃   ～ +50℃）；±1×10-8/天；±1×10-7/年

外部参考频率

10   MHz，0dBm

频率设置步进

1kHz

噪声系数

≤   12 dB（@最大增益）

镜频抑制

≥   80 dB

带内假响应

≤－60dBc（@ 0 dBm输出，偏离载波1kHz以远）

相位噪声

1kHz ≤－80dBc/Hz

10kHz：≤－90dBc/Hz

100kHz：≤－95dBc/Hz

功耗

≤ 65W

环境适应性

符合GJB3947A-2009中3级设备的规定要求

温度范围

工作温度：0℃～50℃；存储温度：-40℃～+70℃

安全性

符合GJB3947A-2009中3.10条的安全要求
