PHR-G6型
PHR-G28

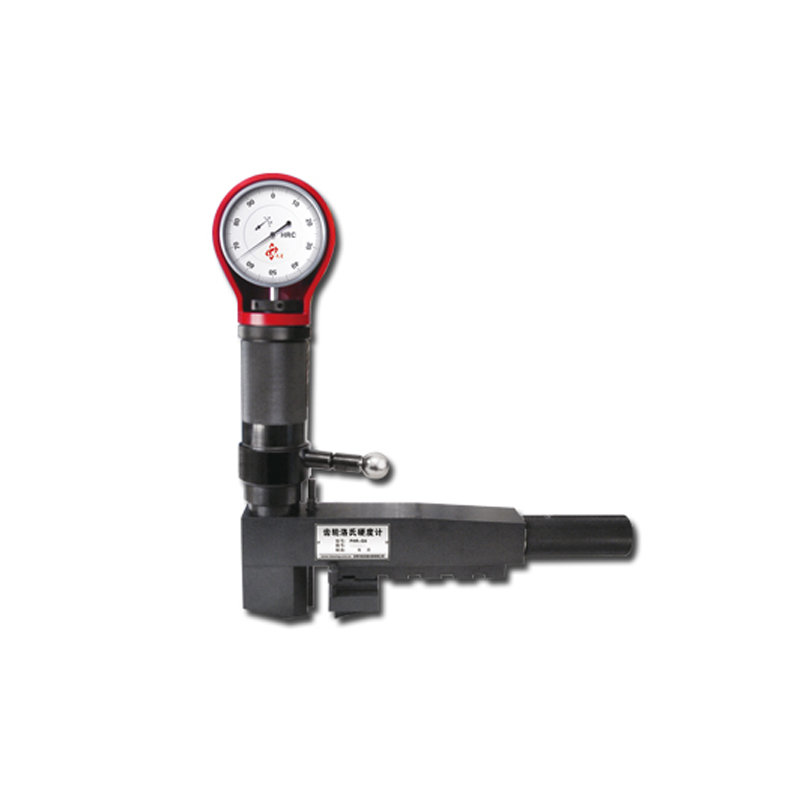

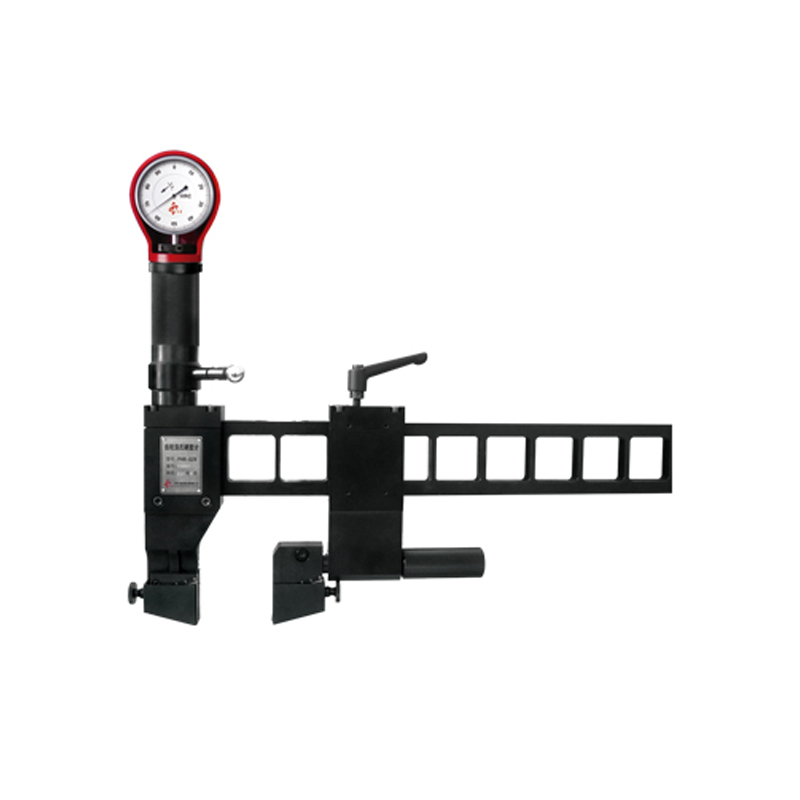

沈阳天星 齿轮洛氏硬度计 PHR-G6型/PHR-G28

品牌名称：沈阳天星

产品型号：PHR-G6型/PHR-G28

获取报价 加入询盘
产品规格
产品介绍
齿轮硬度计用于测试齿轮、齿轴及链轮的齿面硬度，主要测试外齿齿轮，包括直齿轮和厚度合适的（可测到公法线长度）斜齿轮。
齿轮硬度计可测试经过调质、感应淬火、渗碳、碳氮共渗等热处理的齿轮。
资料下载
索取PDF产品资料
渠道商
产品详情

产品概述

现场测试：可在车间现场使用，不用切齿取样，将仪器卡在齿轮上直接测试齿面硬度。

快速：批量测试时每次测量时间小于1分钟。

方便：测试操作简单方便，如使用公法线卡尺一样，夹住K个齿，拨动几次加力手柄即可测出齿轮分度圆位置上的齿面硬度。

无损：仪器试验力小，压痕很小，精磨后可以除掉压痕，可认为是无损检测。

可靠：采用洛氏硬度试验原理，直接显示HRC洛氏硬度值。

准确：测试结果准确、重复性好，误差不大于2.0 HRC。



应用说明

齿轮硬度计用于测试齿轮、齿轴及链轮的齿面硬度，主要测试外齿齿轮，包括直齿轮和厚度合适的（可测到公法线长度）斜齿轮。

齿轮硬度计可测试经过调质、感应淬火、渗碳、碳氮共渗等热处理的齿轮。



标准配置

主机

洛氏硬度块

平面夹持臂

螺丝刀

3 mm六角扳手

5 mm六角扳手

仪器箱



技术参数

压头

120°金刚石压头

显示单位

HRC

示值误差

≤2.0   HRC

重复性误差

≤2.0   HRC

测量范围

小型   m=2.5 — 35

中型   m=35 — 70（可扩展）



仪器选型

型号

模数

最大开口尺寸(mm)

可测试分度圆直径(mm)

重量(   kg )

说明

型号中的数字表示可测试齿轮的最大公法线长度（英寸）

PHR-G6

2.5-10

140

范围30-400

4.5

PHR-G28

3-35

700

最大2000

7.9
