产品详情

产品概述

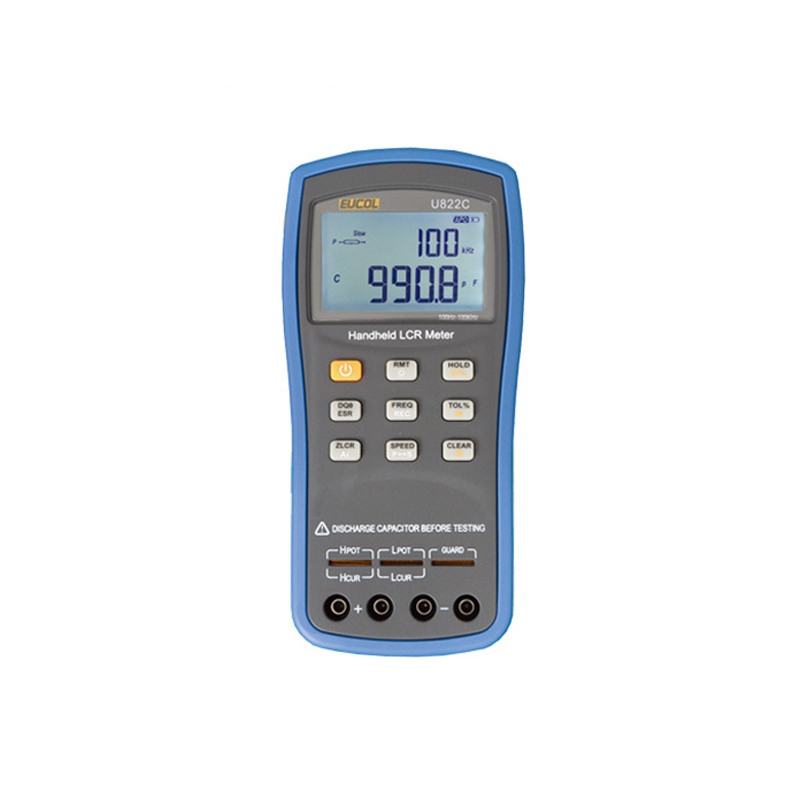

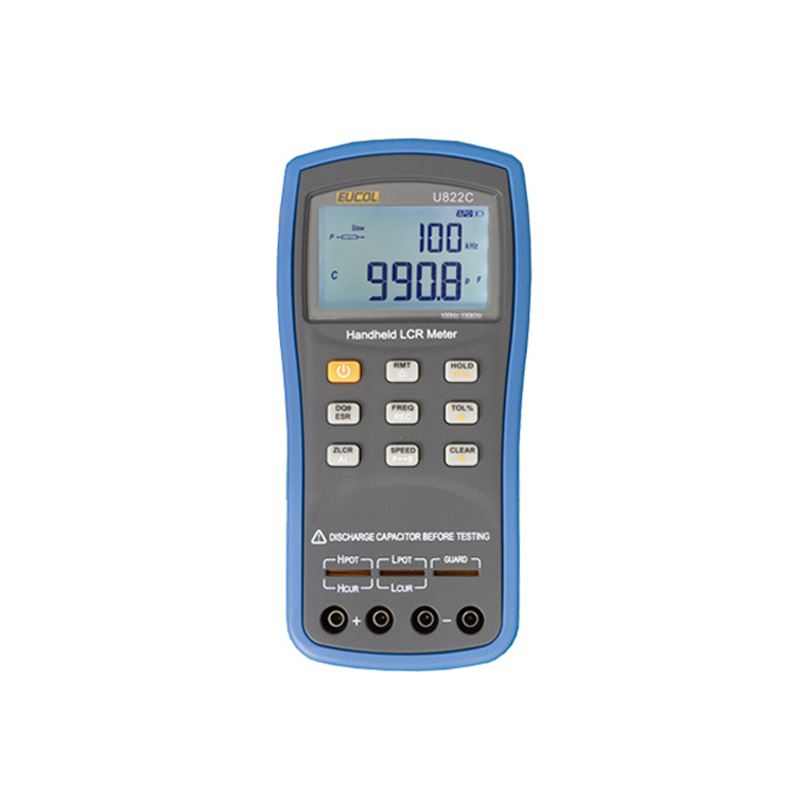

U822C、U822A手持LCR数字电桥是优高公司应用新的阻抗测量技术和超低功耗设计，推出的业界功能强、精度高、速度快、待机时间长的手持式LCR数字电桥，其清晰直观的大字符白背光液晶显示，简洁明了的操作功能，最高100KHz的测试频率，大容量可充电池，可满足用户在任何场合进行长时间精确便捷的测量。适用于实验室、生产线、维修点和教学等多方面的电感、电容、电阻的测量和筛选，是广大用户维修用的理想工具。

性能特点

0.1%测量准确度

防滑抗震软胶护套

100kHz最高测试信号频率(U822C)

全系列标配高亮白背光，显示清晰直观

主参数最大40,000字读数，D/Q分辨率 0.0001

超低功耗，电池供电可24小时长时间连续使用，全系列配置可充电电池

自动识别(Ai)功能可以自动确定并显示元件类型和测量

高达10次/秒的测试速度

恒定100 Ohm输出阻抗

1%/5%/10%/20%四级容限比较模式

自动识别的开路/短路校准功能

数据保持及最大/最小/平均值记录功能

实用的功能配置选择与工作状态保存能力

标配Mini-USB通讯接口, SCPI命令集

技术参数

功能
测试参数		主参数: L / C / R / Z 副参数: D / Q / θ / ESR
等效方式		串联，并联
参数及等效模式		手动/自动
量程方式		自动
测试端配置		三端、五端
测试速度		10次/秒（快速），5次/秒（中速），2次/秒（慢速）
校准功能		短路、开路
容限比较模式		1%，5%，10%，20%
测试输入保护保险丝		0.1A / 250V
通讯接口		Mini-USB(虚拟串口)
测试信号
信号频率	U822A	100Hz, 120Hz, 1kHz, 10kHz
	U822C	100Hz, 120Hz, 1kHz, 10kHz, 100kHz
测试信号电平		0.6Vrms
信号源输出阻抗		100 Ω
显示
显示器		LCD 主、副参数双显示
背光		电池供电：背光打开时，15秒后亮度降低一半，30秒后自动关 ; 电源适配器供电：背光打开后，常亮至手动关闭
读数		主参数最大读数40000字；副参数D / Q / θ 最小分辨率 0.0001
最高测量准确度		0.1%
显示范围	L	0.001uH --- 1000.0 H
	C	0.001pF --- 20.000mF
	R/Z	0.0001Ω --- 10.000MΩ
	串联等效电阻ESR	0.0000Ω -- 999.9Ω
	损耗因子D	0.0000 -- 9.999
	品质因数Q	0.0000 -- 9999
	相位角θ	-179.9° -- 179.9°
供电
电池型号		7.2V Ni-MH 600mAH可充电电池
AC电源适配器		输入：220V(1±10%)，50Hz(1±5%)；输出：12V DC
工作电流		最大28 mA。1kHz频率典型工作状态： 25mA (100Ω负载)
待机（关机）电流		最大2 μA
电池工作寿命		24小时 (典型值), 新已满充电镍-氢电池, 背光关
充电时间和电流		单次持续充电时间：最大200min; 充电电流：最大42mA
自动关机设定(池工作有效)		5min, 15min, 30min, 60min, OFF可设定；出厂默认5min
电池容量指示		电池容量实时指示
通用
工作环境	温度	0°C -- 40°C
	相对湿度	≤ 90% R.H.
重量		460g
尺寸 (H × W × D)		192mm × 93mm × 44mm
安全和电磁兼容		IEC 61010-1:2001; IEC 61326-2-1:2005
