产品简介

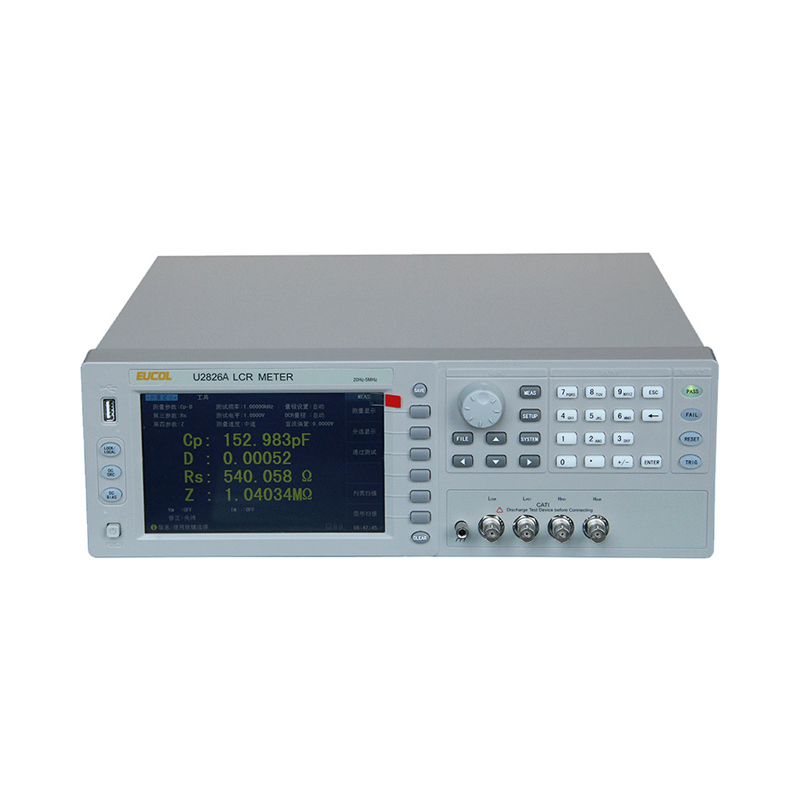

U2826、U2826A LCR数字电桥是新一代高频、宽测试范围、6位测试分辨率的阻抗测试仪器，高达5MHz、2MHz的测试频率、10mV-5V的测试电压、-5V~+5V的内置直流偏压，可满足元件与材料的所有测量要求，为产线质量保证、进货检验及实验室测量提供了保障。可广泛应用于传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等诸多电气性能的分析。

U2826系列产品超高速的测量速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析。

U2826系列产品所提供的Handler、RS232C、USB、GPIB等接口以及完善的命令系统可以轻松实现测试系统的组建。

性能特点

同时显示四种不同的参数，组合灵活自如

交直流参数可同时测量，无干扰、自消磁

测试频率20Hz ～ 5MHz，10mHz步进

测试电平10mV ～ 5V，1mV步进

基本准确度 0.1%

高速高效测量：最快180次/秒

内置连续偏压-5V~+5V，并支持偏流模式

自动DUT触发功能：器件即插即测，单次显示测量结果及判别

电压或电流的自动电平调整(ALC)功能

V、I测试信号电平监视功能

灵活的极限比较器：支持容限模式、顺序模式和参数交换

多参数通过测试功能，快速简便判别器件合格/不合格

强大的列表扫描功能：可混合扫描各种激励源及显示各种不同的参数

全新的图形扫描功能：支持频率/电平/偏置，使元件分析细致入微

完备的用户修正功能：支持多达64点点频修正

丰富的通讯接口：RS232C/USB-CDC/USB-TMC/HANDLER/GPIB

2m/4m测试电缆扩展(选件)

中英文可选操作界面

USB存储支持多种模式：存储测试数据的CSV和TXT格式，存储屏显图像的BMP,PNG,GIF格式，支持U盘存储/调用设置文件，支持U盘固件升级

参数保存与调用：所有参数即时保存，关机不丢失，同时支持内部120组，外部600组存储与调用

一般规格

性能能特点温度 & 湿度		0°C - 40°C, ≤90%RH
电源要求	电压	99V - 242V
	频率	47.5Hz - 63Hz
功耗		≤60VA
尺寸(W×H×D)		400mm×132mm×350mm
重量		约 5.0g

技术参数

测量功能
测量参数	\|Z\|,C,L,R, X, \|Y\|,B,G,D,Q,θ,DCR
基本精度	0.1%
测试速度	快速: 180, 中速: 25,慢速: 5 (次/秒)
等效电路	串联, 并联
量程方式	自动, 保持
显示方式	直读，Δ ，Δ％
触发方式	内部、手动、自动DUT、外部、总线
校正功能	开路/短路/负载，全频清零、64点点频清零
图形扫描	频率、电平、偏置电压/电流
列表扫描	20点频率、电平、偏置电压/电流
显示器	800*480，7寸TFT彩屏
存储器	内部120组，外部U盘600组
测试信号
测试频率	U2826	20Hz – 5MHz, 分辨率：10mHz
	U2826A	20Hz – 2MHz, 分辨率：10mHz
输出阻抗	10Ω, 30Ω, 50Ω, 100Ω
测试电平	f≤1MHz,10mV ～ 5V，分辨率：10mV; f＞1MHz,10mV ～ 1V，分辨率：10mV
内部直流偏置源	电压模式	-5V ～ +5V，1mV步进
	电流模式(内阻为100Ω)	-50mA ～ 50mA , 100uA步进
测量显示范围
\|Z\|, R,X	0.0001Ω - 99.9999MΩ
\|Y\|, G, B	0.0001uS – 999.999S
C	0.00001pF – 99.9999mF
L	0.00001µH – 99.9999kH
D	0.00001 - 9.99999
θ(Deg)	-179.9° – 179.9°
θ(Rad)	-3.14159 – 3.14159
Q	0.01 - 99999.9
Δ%	-999.99% - 999.99%
DCR	1mΩ - 99.9999MΩ
比较器和接口
比较器	10档分选，BIN0 – BIN9，NG,AUX ,PASS/FAIL LED显示
接口	RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER/GPIB（选件）/SCANNER（选件）
