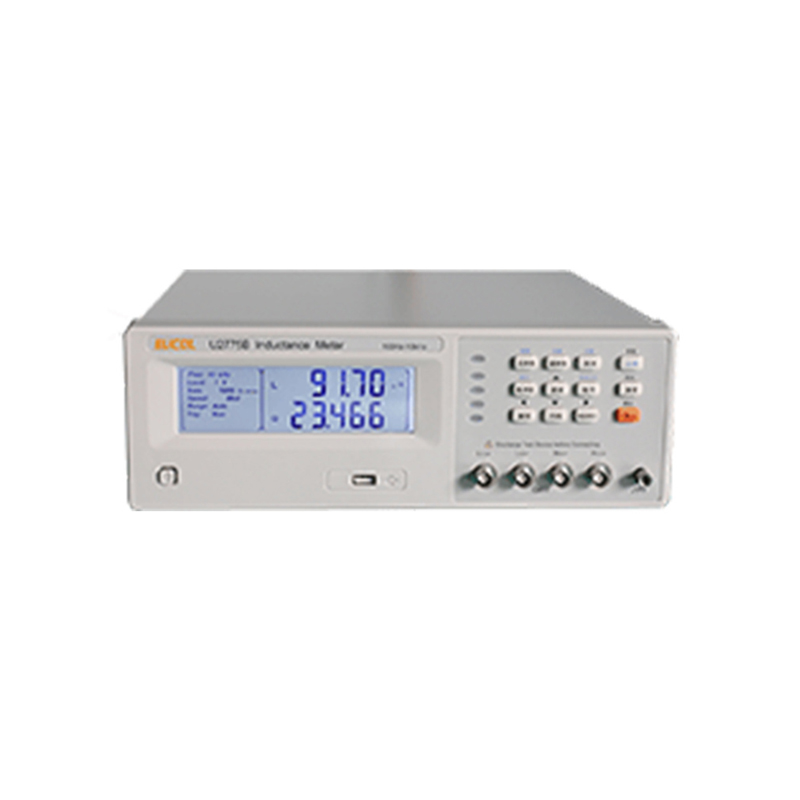

优高电子 电感测量仪 U2775B

温度&   湿度

0°C   - 40°C,  £90%RH

电源要求

电压

99V   - 242V

198V   - 242V

频率

47.5Hz   - 63Hz

功耗

≤20   VA

尺寸(W×H×D)

280mm×88mm×320mm

310mm×105mm×295mm

重量

约   2.5kg

约   3.5kg

测量参数

U2776

|Z|,   L,R, X, |Y|,B,G,Q,θ,ESR

U2775B

L/Z/R/Q/θ/X   /ESR

基本精度

U2776

0.05%

U2775B

0.1%

测试速度

U2776

快速:40,   中速: 10, 慢速: 2.5(次/秒)

U2775B

快速:   20, 中速: 10, 慢速: 3 (次/秒)

等效电路

串联,   并联

量程方式

自动,   保持

触发方式

内部、手动、自动DUT、外部、总线

校正功能

开路/短路

显示器

U2776

480*272,4.3寸TFT彩屏

U2775B

大屏白背光LCD

存储器

U2776

内部100组，外部U盘500组

U2775B

------

测试信号

测试频率

U2776

50Hz   – 100kHz, 16个典型频率

U2775B

100Hz,120Hz,1kHz,10kHz

输出阻抗

U2776

10Ω,   30Ω, 100Ω

U2775B

30Ω,   100Ω

测试电平

U2776

10mV   - 2V，分辨率：10mV

U2775B

0.1V,   0.3V, 1.0V

测量显示范围

U2776

U2775B

|Z|,   R,X

0.01mΩ   - 99.9999MΩ

0.0001Ω   - 99.999MΩ

|Y|,   G, B

0.0001uS   – 999.999S

------

L

0.00001µH   – 99.9999kH

0.01µH   - 99999H

θ(Deg)

-179.9°   – 179.9°

θ(Rad)

-3.14159   – 3.14159

Q

0.01   - 99999.9

0.0001   - 999.9

Δ%

-999.99%   - 999.99%

比较器和接口

比较器

U2776

5档分选，BIN1 – BIN3，NG,AUX PASS/FAIL LED显示

U2775B

NG,   P1, P2, P3, AUX, 5档分选及讯响

接口

U2776

RS232C/USB-HOST/USB-CDC/   USB-TMC/HANDLER

U2775B

RS232C/USB   DEVICE/Handler
