中电思仪 ARINC429总线测试模块 75103A

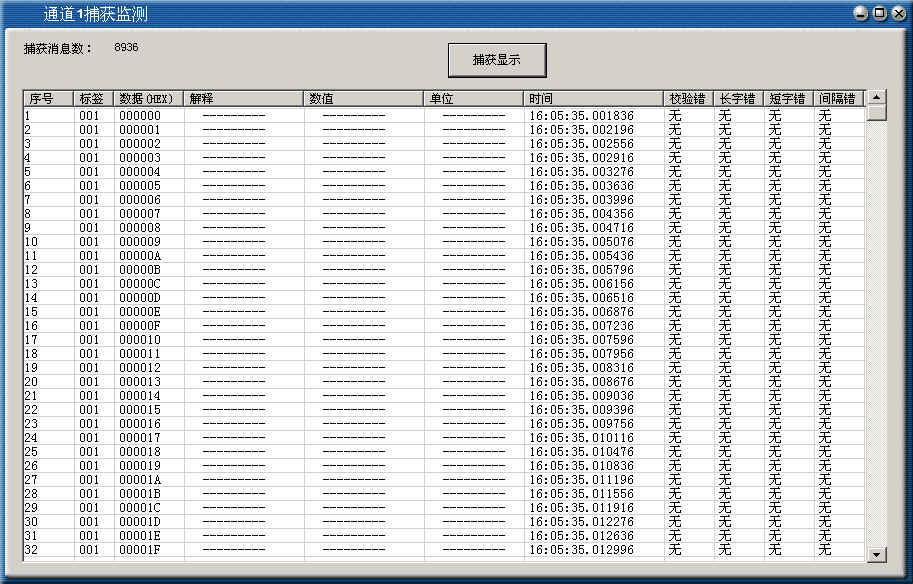

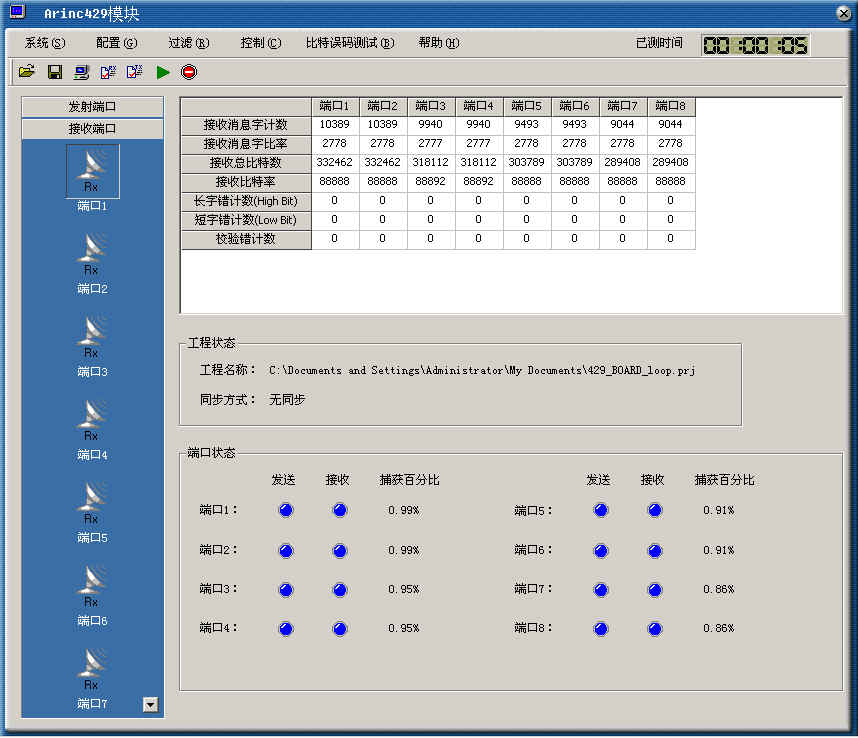

数据和错误统计功能

ARINC429总线测试模块可以统计各端口上的数据和错误。包括接收的消息字数、接收的消息字比率、接收总比特数、接收比特率、Highbit和Lowbit错误计数等。

512MB大容量存储功能

ARINC429总线测试模块可以同时捕获8个端口上的全部数据，存储容量达512M字节（每端口32MB收/发），可以全速存储发送和接收的数据，并可以存储为文件。

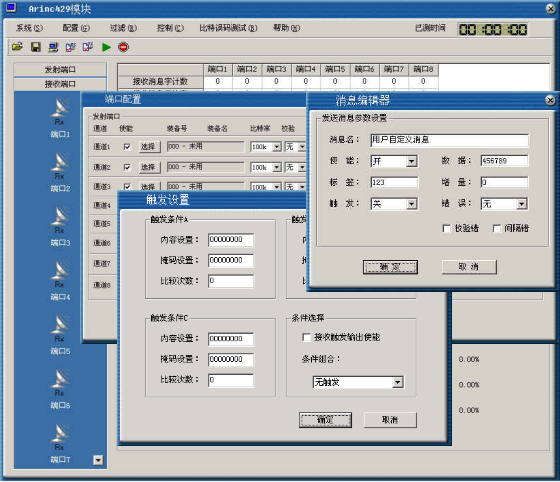

功能全面的应用软件

ARIN429总线测试模块提供了功能全面的应用程序，包括端口配置、消息编辑、触发设置、过滤设置、协议解析和比特误码测试等。

标准CPCI/PXI总线3U结构

支持12.5kb/s、48kb/s、50kb/s和100kb/s速率

8通道并行全速发送和接收捕获

512M字节大容量存储

输出幅度和输入门限可调

具有比特误码、highbit、lowbit和校验错误检测功能

具有过滤和触发功能，并提供触发输出

具有功能全面的应用软件

支持二次开发，支持连续实时捕获

总线标准

CPCI/PXI兼容

供电形式

CPCI/PXI机箱供电

结构形式

6U，单槽CPCI/PXI模块

功耗

小于18W

速率

12.5kbit/s、48kb/s、50kb/s、100kbit/s

通道数

8收/8发

过滤条件

源/目标标识（SDI）、标签（LABEL）

触发条件

接收数据

存储深度

512MB(每通道32M字节收发)

时间标签分辨率

1µs

触发输出脉冲

TTL电平，脉宽1µs

统计

接收消息字计数、接收比特计数、highbit、lowbit、校验错、比特误码

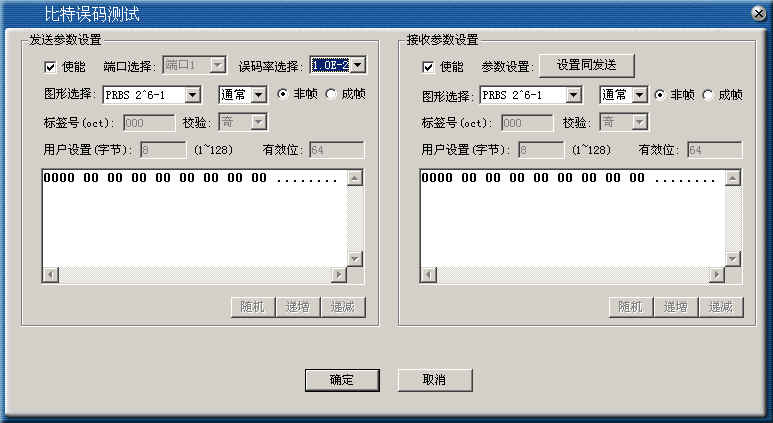

比特误码测试图形

PRBS：2⁶-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1

字图形： 1~128字节可编程

插入误码率

10^-2、10^-3、10^-4、10^-5、10^-6、单次
