产品介绍

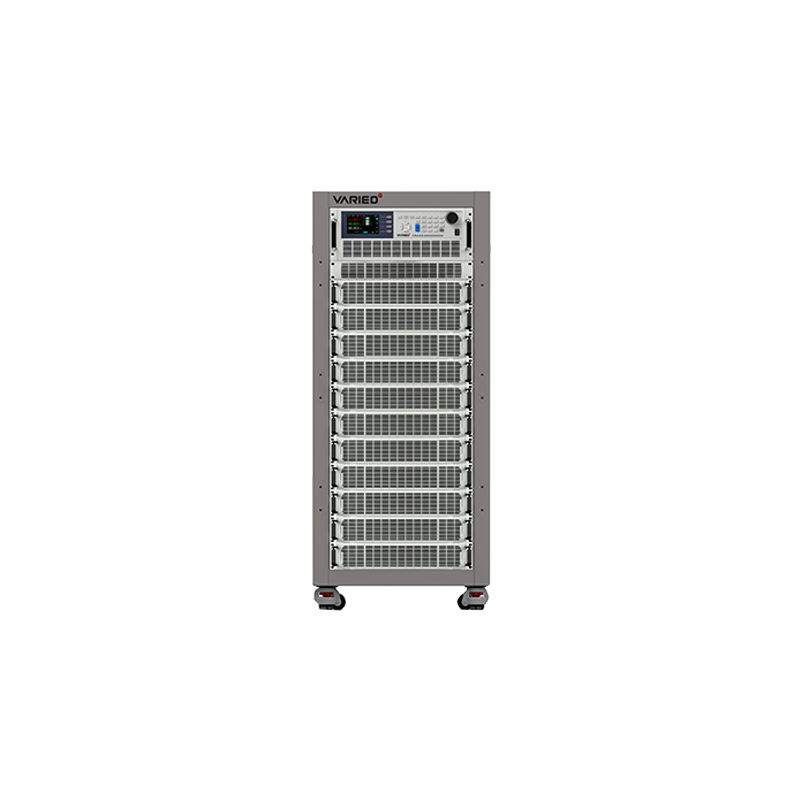

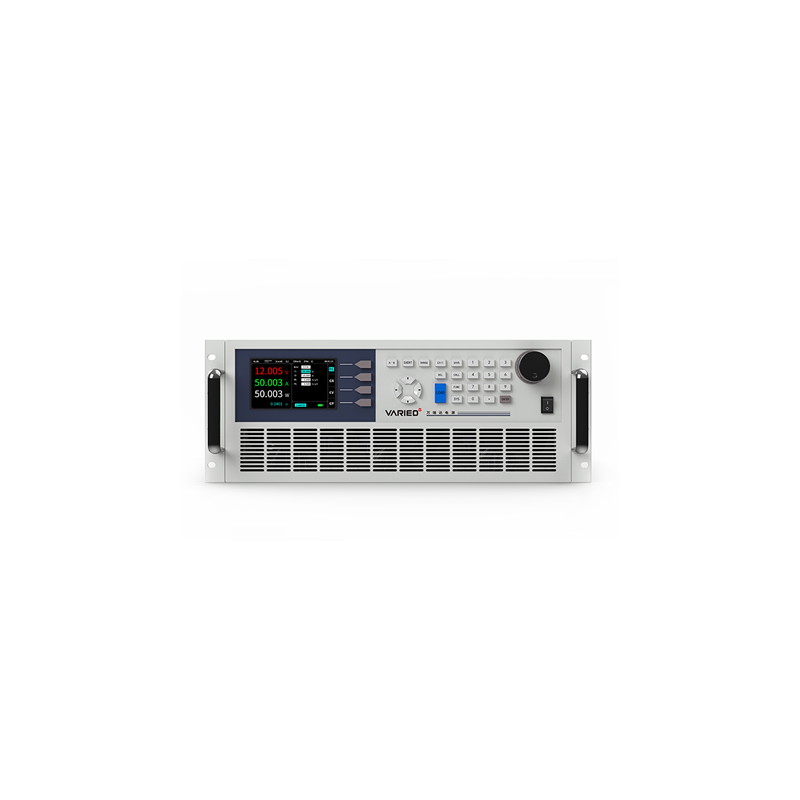

VARIED的VL系列直流电子负载，是一款用于模拟低压高功率产品负载变化的专用精密仪器。负载功率从1.2KW到40KW，负载电流最高达1500A，可用于各种低压高功率电子产品的测试。本系列产品的多项功能为测试大功率电源及电子产品，提供了完整的解决方案。可应用于大功率开关电源、电源装置设备、动力电池组和电子元器件测试的负载模拟。
性能特点
电压：0-150V；最大电流：1200A；
功率：1.2KW-40KW；
RS-232C/GPIB通讯接口；
恒电压、恒电流、恒电阻和恒功率四种静态加载模式；
高速动态负载，最高频率达20KHz；
任意负载波形模拟功能；
电池放电模拟和量测放电时间功能；
快速OCP测试功能；
可编程切换多组负载；
高精度电压、电流和功率量测；
ARM控制技术，通讯速度快；
兼容多款同类产品通讯指令，系统集成更简单；
具有过压、过流、过功率、过温度、反向保护功能；
四种工作模式
VL系列负载提供四种静态加载模式：恒电流模式(CC)和恒电阻模式(CR)适用于传统开关电源负载仿真，恒电压模式(CV)适用于电池充电机及恒流输出电源负载仿真，恒功率模式(CP)可作为动力电池组和储能装置负载的模拟。
仿真动力电池
VL系列电子负载还可以用于仿真动力电池放电。设定电池放电负载大小，采用恒功率(CP)拉载模式，即可仿真电池放电特性。透过精准量测回路，量取电池截止放电电压，计算出电池放电到截止电压点所需时间。
技术参数
型号 | VL012-150120 | VL018-150180 | VL024-150240 | VL03-150300 | VL06-150600 | VL09-150900 |
功率 | 120W | 1200W | 180W | 1800W | 240W | 2400W | 300W | 3000W | 600W | 6000W | 900W | 9000W |
电压范围 | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V |
电流范围 | 0-12A | 0-120A | 0-18A | 0-180A | 0-24A | 0-240A | 0-30A | 0-300A | 0-60A | 0-600A | 0-90A | 0-900A |
定电流模式（CC） |
量程 | 0-12A | 0-120A | 0-18A | 0-180A | 0-24A | 0-240A | 0-30A | 0-300A | 0-60A | 0-600A | 0-90A | 0-900A |
精度 | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS |
分辨率 | 1mA | 10mA | 1.5mA | 15mA | 2mA | 20mA | 2.5mA | 25mA | 5mA | 50mA | 7.5mA | 75mA |
定电阻模式（CR ） |
量程 | 0.025Ω～250Ω | 0.1Ω～5KΩ | 0.0175Ω～175Ω | 0.07Ω～3.5KΩ | 0.0125Ω～125Ω | 0.05Ω～2.5KΩ | 0.01Ω～100Ω | 0.04Ω～2KΩ | 0.005Ω～50Ω | 0.02Ω～1KΩ | 0.004Ω～35Ω | 0.015Ω～700Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S |
分辨率 | 14 bits | 14 bits | 14 bits | 14 bits | 14 bits | 14 bits |
定电圧模式（CV） |
量程 | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V |
精度 | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS |
分辨率 | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV |
定功率模式（CP） |
量程 | 0-120W | 0-1200W | 0-180W | 0-1800W | 0-240W | 0-2400W | 0-300W | 0-3000W | 0-600W | 0-6000W | 0-900W | 0-9000W |
精度 | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS |
分辨率 | 0.6W | 0.6W | 0.6W | 0.6W | 0.6W | 0.6W |
动态模式 |
T1&T2 | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S |
斜率 | 2mA-0.4A/uS | 20mA-4A/uS | 2.5mA-0.5A/uS | 25mA-5A/uS | 4mA-0.8A/uS | 40mA-8A/uS | 5mA-1A/uS | 50mA-10A/uS | 10mA-2A/uS | 0.1A-20A/uS | 14mA-2.8A/uS | 0.14A-28A/uS |
精度 | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS |
测量参数 |
电压范围 | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V |
精度 | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS |
分辨率 | 0.5mV | 5mV | 0.5mV | 5mV | 0.5mV | 5mV | 0.5mV | 5mV | 0.5mV | 5mV | 0.5mV | 5mV |
电流范围 | 0-12A | 0-120A | 0-18A | 0-180A | 0-24A | 0-240A | 0-30A | 0-300A | 0-60A | 0-600A | 0-90A | 0-900A |
精度 | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS |
分辨率 | 0.3mA | 3mA | 0.4mA | 4mA | 0.6mA | 6mA | 0.6mA | 6mA | 1.2mA | 12mA | 1.8mA | 18mA |
|
