产品介绍

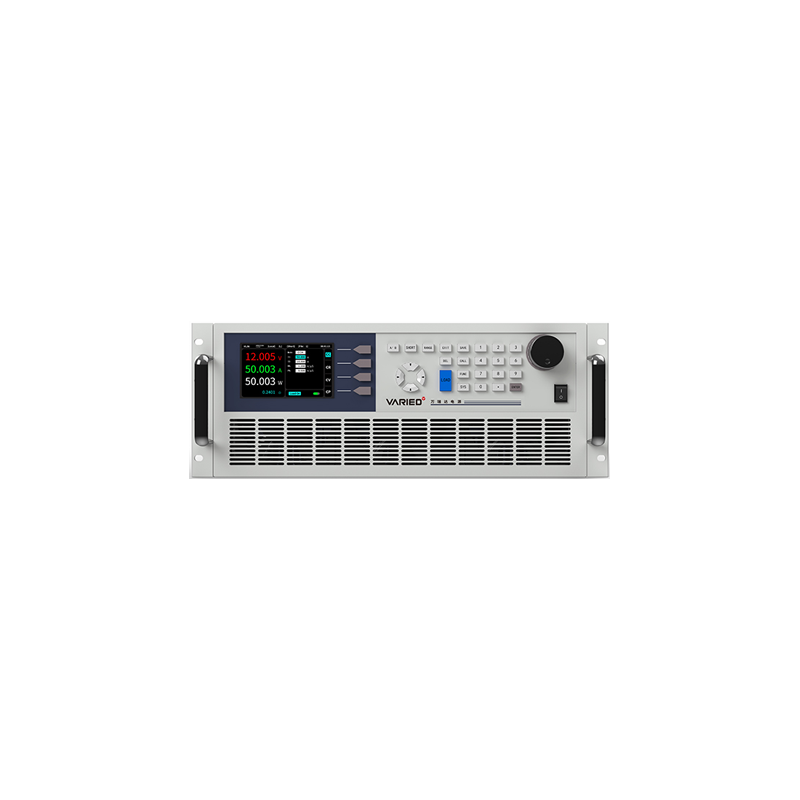

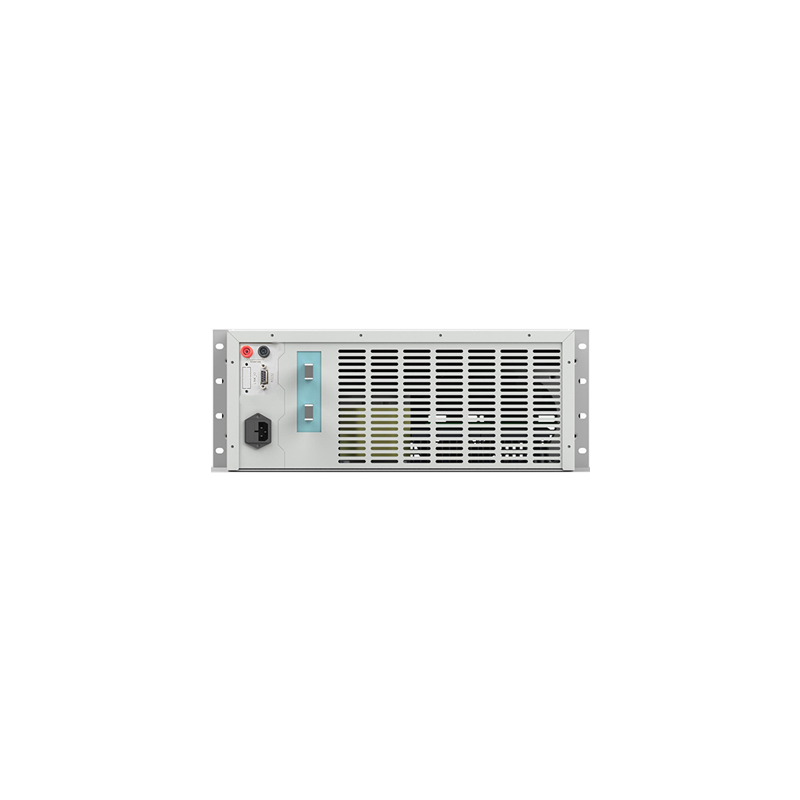

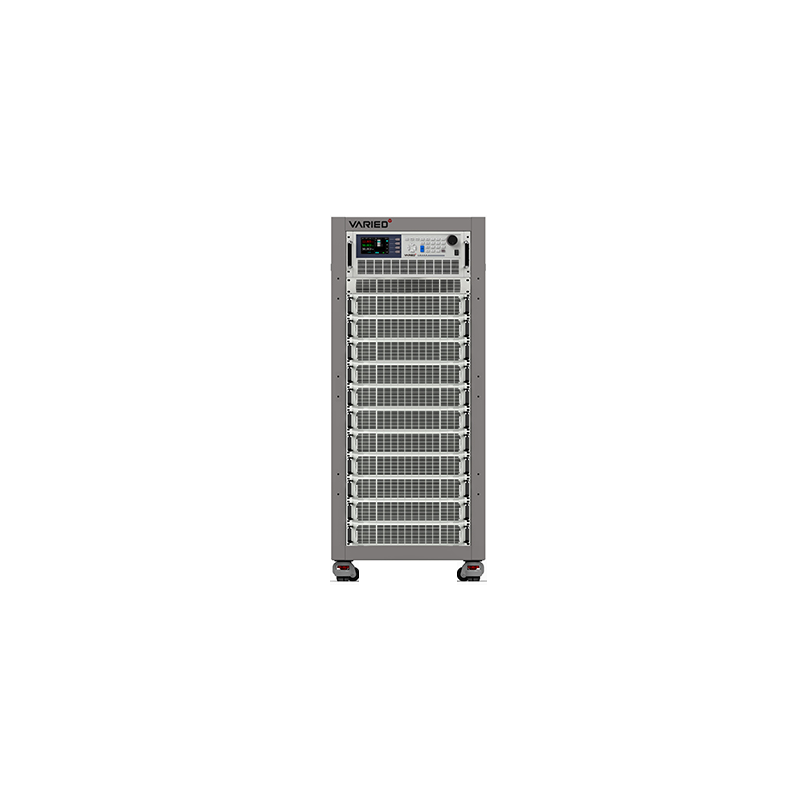

VARIED的VL系列直流电子负载，是一款用于模拟低压高功率产品负载变化的专用精密仪器。负载功率从1.2KW到40KW，负载电流最高达1500A，可用于各种低压高功率电子产品的测试。本系列产品的多项功能为测试大功率电源及电子产品，提供了完整的解决方案。可应用于大功率开关电源、电源装置设备、动力电池组和电子元器件测试的负载模拟。
性能特点
电压：0-800V；最大电流：1200A；
功率：1.2KW-40KW；
RS-232C/GPIB通讯接口；
恒电压、恒电流、恒电阻和恒功率四种静态加载模式；
高速动态负载，最高频率达20KHz；
任意负载波形模拟功能；
电池放电模拟和量测放电时间功能；
快速OCP测试功能；
可编程切换多组负载；
高精度电压、电流和功率量测；
ARM控制技术，通讯速度快；
兼容多款同类产品通讯指令，系统集成更简单；
具有过压、过流、过功率、过温度、反向保护功能；
四种工作模式
VL系列负载提供四种静态加载模式：恒电流模式(CC)和恒电阻模式(CR)适用于传统开关电源负载仿真，恒电压模式(CV)适用于电池充电机及恒流输出电源负载仿真，恒功率模式(CP)可作为动力电池组和储能装置负载的模拟。
仿真动力电池
VL系列电子负载还可以用于仿真动力电池放电。设定电池放电负载大小，采用恒功率(CP)拉载模式，即可仿真电池放电特性。透过精准量测回路，量取电池截止放电电压，计算出电池放电到截止电压点所需时间。
技术参数
型号 | VL012-80048 | VL018-80072 | VL024-80096 | VL03-800120 | VL06-800240 | VL09-800360 |
功率 | 120W | 1200W | 180W | 1800W | 240W | 2400W | 300W | 3000W | 600W | 6000W | 900W | 9000W |
电压范围 | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V |
电流范围 | 0-4.8A | 0-48A | 0-7.2A | 0-72A | 0-9.6A | 0-96A | 0-12A | 0-120A | 0-24A | 0-240A | 0-36A | 0-360A |
定电流模式（CC） |
量程 | 0-4.8A | 0-48A | 0-7.2A | 0-72A | 0-9.6A | 0-96A | 0-12A | 0-120A | 0-24A | 0-240A | 0-36A | 0-360A |
精度 | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS |
分辨率 | 0.4mA | 4mA | 0.6mA | 6mA | 0.8mA | 8mA | 1mA | 10mA | 2mA | 20mA | 3mA | 30mA |
定电阻模式（CR ） |
量程 | 0.4Ω～4KΩ | 17.5Ω～8KΩ | 0.26Ω～2.8KΩ | 11Ω～8KΩ | 0.2Ω～2KΩ | 8.75Ω～8KΩ | 0.16Ω～1.7KΩ | 7Ω～8KΩ | 0.08Ω～850Ω | 3.5Ω～7KΩ | 0.055Ω～500Ω | 2.3Ω～4.5KΩ |
精度 | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S |
分辨率 | 14bits | 14bits | 14bits | 14bits | 14bits | 14bits |
定电圧模式（CV） |
量程 | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V |
精度 | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS |
分辨率 | 11mV | 110mV | 11mV | 110mV | 11mV | 110mV | 11mV | 110mV | 11mV | 110mV | 11mV | 110mV |
定功率模式（CP） |
量程 | 0-120W | 0-1200W | 0-180W | 0-1800W | 0-240W | 0-2400W | 0-300W | 0-3000W | 0-800W | 0-8000W | 0-900W | 0-9000W |
精度 | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS |
分辨率 | 0.6W | 0.6W | 0.6W | 0.6W | 0.6W | 0.6W |
动态模式 |
T1&T2 | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S |
斜率 | 0.8mA-160mA/uS | 8mA-1.6A/uS | 1.2mA-240mA/uS | 12mA-2.4A/uS | 1.6mA-320mA/uS | 16mA-3.2A/uS | 2mA-0.4A/uS | 20mA-4A/uS | 4mA-0.8A/uS | 40mA-8A/uS | 6mA-1.2A/uS | 60mA-12A/uS |
精度 | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS |
测量参数 |
电压范围 | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V | 0-80V | 0-800V |
精度 | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS |
分辨率 | 1.5mV | 15mV | 1.5mV | 15mV | 1.5mV | 15mV | 1.5mV | 15mV | 1.5mV | 15mV | 1.5mV | 15mV |
电流范围 | 0-4.8A | 0-48A | 0-7.2A | 0-72A | 0-9.6A | 0-96A | 0-12A | 0-120A | 0-24A | 0-240A | 0-36A | 0-360A |
精度 | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS |
分辨率 | 0.1mA | 1mA | 0.1mA | 1mA | 0.2mA | 2mA | 0.2mA | 2mA | 0.4mA | 4mA | 0.7mA | 7mA |
功率范围 | 0-120W | 0-1200W | 0-180W | 0-1800W | 0-240W | 0-2400W | 0-300W | 0-3000W | 0-800W | 0-8000W | 0-900W | 0-9000W |
精度 | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS |
|
