产品介绍

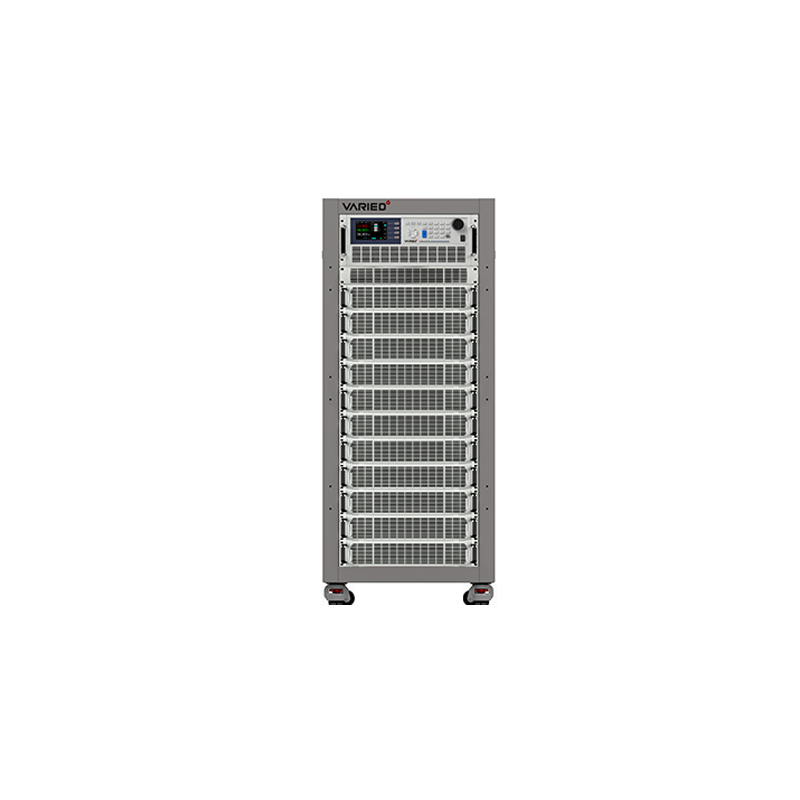

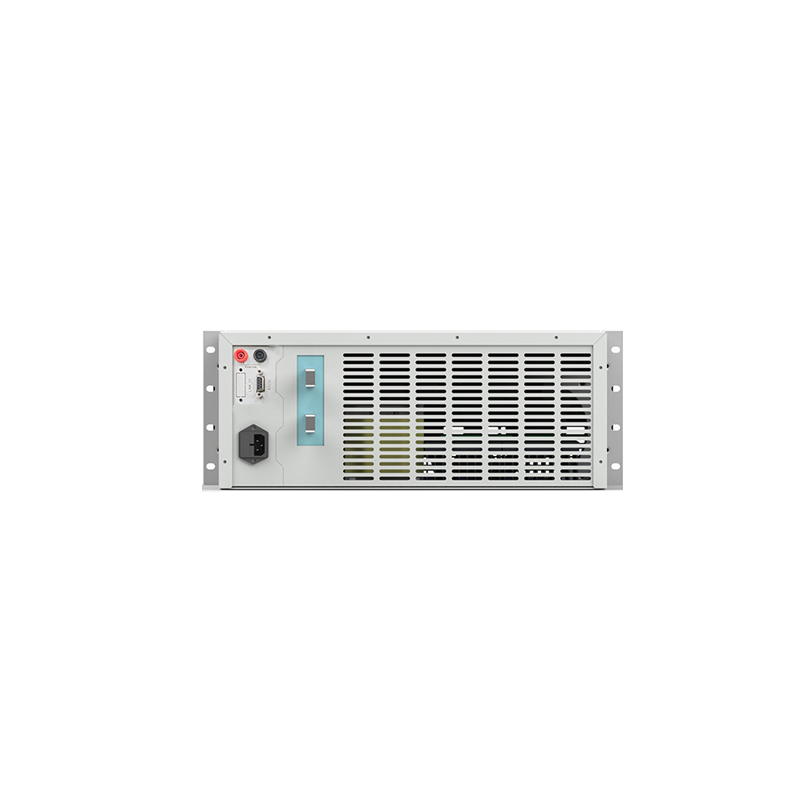

VARIED的VL系列直流电子负载，是一款用于模拟低压高功率产品负载变化的专用精密仪器。负载功率从1.2KW到40KW，负载电流最高达1500A，可用于各种低压高功率电子产品的测试。本系列产品的多项功能为测试大功率电源及电子产品，提供了完整的解决方案。可应用于大功率开关电源、电源装置设备、动力电池组和电子元器件测试的负载模拟。
性能特点
电压:0-1200V；最大电流:1200A；
功率:3KW-40KW；
RS-232C/GPIB通讯接口；
恒电压、恒电流、恒电阻和恒功率四种静态加载模式；
高速动态负载，最高频率达20KHz；
任意负载波形模拟功能；
电池放电模拟和量测放电时间功能；
快速OCP测试功能；
可编程切换多组负载；
高精度电压、电流和功率量测；
ARM控制技术，通讯速度快；
兼容多款同类产品通讯指令，系统集成更简单；
具有过压、过流、过功率、过温度、反向保护功能；
四种工作模式
VL系列负载提供四种静态加载模式：恒电流模式(CC)和恒电阻模式(CR)适用于传统开关电源负载仿真，恒电压模式(CV)适用于电池充电机及恒流输出电源负载仿真，恒功率模式(CP)可作为动力电池组和储能装置负载的模拟。
仿真动力电池
VL系列电子负载还可以用于仿真动力电池放电。设定电池放电负载大小，采用恒功率(CP)拉载模式，即可仿真电池放电特性。透过精准量测回路，量取电池截止放电电压，计算出电池放电到截止电压点所需时间。
技术参数
型号 | VL03-1200120 | VL06-1200240 | VL09-1200360 | VL12-1200480 | VL15-1200600 |
功率 | 300W | 3000W | 600W | 6000W | 900W | 9000W | 1200W | 12000W | 1500W | 15000W |
电压范围 | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V |
电流范围 | 0-12A | 0-120A | 0-24A | 0-240A | 0-36A | 0-360A | 0-48A | 0-480A | 0-60A | 0-600A |
定电流模式（CC） |
量程 | 0-12A | 0-120A | 0-24A | 0-240A | 0-36A | 0-360A | 0-48A | 0-480A | 0-60A | 0-600A |
精度 | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS | 0.05%+0.1%FS | 0.1%+0.1%FS |
分辨率 | 1mA | 10mA | 2mA | 20mA | 3mA | 30mA | 4mA | 40mA | 5mA | 50mA |
定电阻模式（CR ） |
量程 | 0.32Ω～3.4KΩ | 14Ω～8KΩ | 0.16Ω～1.7KΩ | 7Ω～8KΩ | 0.11Ω～1KΩ | 4.6Ω～8KΩ | 0.08Ω～850Ω | 3.5Ω～7KΩ | 0.064Ω～680Ω | 2.8Ω～5.6KΩ |
精度 | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S |
分辨率 | 14bits | 14bits | 14bits | 14bits | 14bits |
定电圧模式（CV） |
量程 | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V |
精度 | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS | 0.05%+0.05%FS |
分辨率 | 18mV | 180mV | 18mV | 180mV | 18mV | 180mV | 18mV | 180mV | 18mV | 180mV |
定功率模式（CP） |
量程 | 0-300W | 0-3000W | 0-1200W | 0-12000W | 0-900W | 0-9000W | 0-1200W | 0-12000W | 0-1500W | 0-15000W |
精度 | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS |
分辨率 | 0.6W | 0.6W | 0.6W | 0.6W | 0.6W |
动态模式 |
T1&T2 | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S | 0.025-10mS | 1mS-30S |
斜率 | 2mA-0.4A/uS | 20mA-4A/uS | 4mA-0.8A/uS | 40mA-8A/uS | 6mA-1.2A/uS | 60mA-12A/uS | 8mA-1.6A/uS | 80mA-16A/uS | 10mA-2A/uS | 0.1A-20A/uS |
精度 | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS | 10%±20uS |
测量参数 |
电压范围 | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V | 0-120V | 0-1200V |
精度 | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS | 0.025%+0.05%FS |
分辨率 | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV | 2mV | 20mV |
电流范围 | 0-12A | 0-120A | 0-24A | 0-240A | 0-36A | 0-360A | 0-48A | 0-480A | 0-60A | 0-600A |
精度 | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS | 0.05%+0.1%FS |
分辨率 | 0.2mA | 2mA | 0.5mA | 5mA | 0.7mA | 7mA | 1mA | 10mA | 1.2mA | 12mA |
功率范围 | 0-300W | 0-3000W | 0-1200W | 0-12000W | 0-900W | 0-9000W | 0-1200W | 0-12000W | 0-1500W | 0-15000W |
精度 | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS | 0.2%+0.2%FS |
分辨率 | 0.1W | 0.1W | 0.1W | 0.1W | 0.1W |
常规参数 |
短路电流 | 120A | 240A | 360A | 480A | 600A |
尺寸 (W*H*D) mm | 425 X 175 X 640 | 425 X 350 X 640 | 550 X 635 X 720 | 550 X 810 X 720 | 550 X 990 X 720 |
重量 (Kg) | 32 | 64 | 116 | 153 | 202 |
型号 | VL18-1200720 | VL24-1200960 | VL30-12001200 | VL40-12001200 |
功率 | 1800W | 18000W | 2400W | 24000W | 3000W | 30000W | 4000W | 40000W |
|
|
