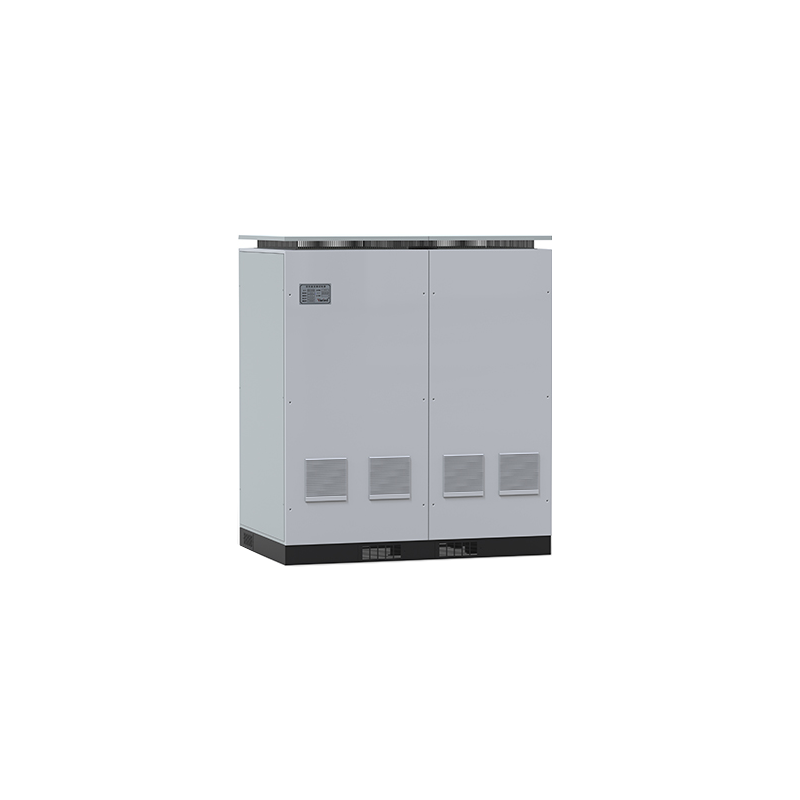

万瑞达 双向直流电源 VEAD

品牌名称:万瑞达

产品型号:VEAD

产品规格
产品介绍
VARIED的VEAD专为新能源汽车行业电机控制器、驱动电机、整车测试开发的测试电源。采用四象限PWM整流技术和纯数字控制技术,输出精度高,运行稳定可靠。可适用于产品研发、型式试验,可靠性测试以及产品线出厂测试。
资料下载
渠道商
产品详情

产品介绍

VARIED的VEAD专为新能源汽车行业电机控制器、驱动电机、整车测试开发的测试电源。采用四象限PWM整流技术和纯数字控制技术,输出精度高,运行稳定可靠。可适用于产品研发、型式试验,可靠性测试以及产品线出厂测试。
适用于电动汽车用电机及其控制器、电动汽车动力总承系统等领域产品的前期研发、后期型式试验、可靠性测试,以及生产线产品出厂测试。
满足GB T18488 1-2015、GB T18488 2-2015、GB T29307-2012中测试项目对电源的使用要求。



产品特点

功率范围:40KW-1000KW,可双通道输出。

输出电压20-800V/1000V/1500V/2000V可定制。

具有恒压、恒流、恒功率多种输出模式。

具有自动压降补偿功能,自动补偿线压降。

采用四象限控制技术,全功率内能量双向流动,运行稳定可靠。

采用PWM整流技术,功率因素≥0.99,输入谐波≤3%,效率大于93%。

采用高速数字控制技术,输出精度达到0.05%FS。

采用七寸触摸屏操作、显示便捷。

输出参数、保护参数可编程,可适用于不同类型设备测试。

具有多种操作接口,可实现远程操作,无人值守以及嵌入测试系统。

采用模块化设计,设备后期维护简便。



应用领域

电动汽车整车

电机及电机控制器

LED行业

电容充放电

充电桩

认证检测机构


产品选型

产品型号

功率

电流

电压范围

VEAD-40-800

40KW

300A

20-800V

VEAD-80-800

80KW

300A

20-800V

VEAD-100-800

100KW

400A/1000A

20-800V

VEAD-160-800

160KW

600A/800A

20-800V

VEAD-200-800

200KW

1000A

20-800V

VEAD-250-800

250KW

1000A

20-800V

VEAD-300-800

300KW

1000A

20-800V



技术参数

交流(输入特性)

输入接线方式

三相三线+地线

输入电压

380Vac±10%

频率

50Hz±5%

功率因数

≥0.99

电流总谐波

≤3%

直流(输出特性)

电压范围

20-800Vdc

输出电压精度

≤0.05%FS

源效应

≤0.05%FS

负载效应

≤0.05%FS

电压纹波(rms)

≤0.2%FS

响应时间(10%~90%)

≤3~5ms

正负切换时间(-90%~90%)

≤7~10ms

回馈特性

交流电压

380Vac±10%

频率

50Hz±5%

功率因数

≥0.99

电流总谐波

≤3%

回馈功率

全功率回馈

通讯接口

上位机

RS48(标配)、CAN(标配)、LAN(选配)、GPIB(选配)

安全特性

保护方式

欠频、过频、交流过压、交流欠压,缺相,过温保护、输出过压保护、过流、过载保护、短路保护、漏电流保护

绝缘耐压和绝缘阻抗

耐压1800VAC   60S,漏电流小于10mA;
  1000Vdc60S,阻抗≥10mΩ
  2000VDC 60S,无飞弧,击穿

噪声(距离机柜1m处)

≤65db

防护等级

IP21

冷却方式

强制风冷(可控)

工作环境

温度

0℃-45℃

湿度

10-90%   (非凝结)

海拔高度

2000m
