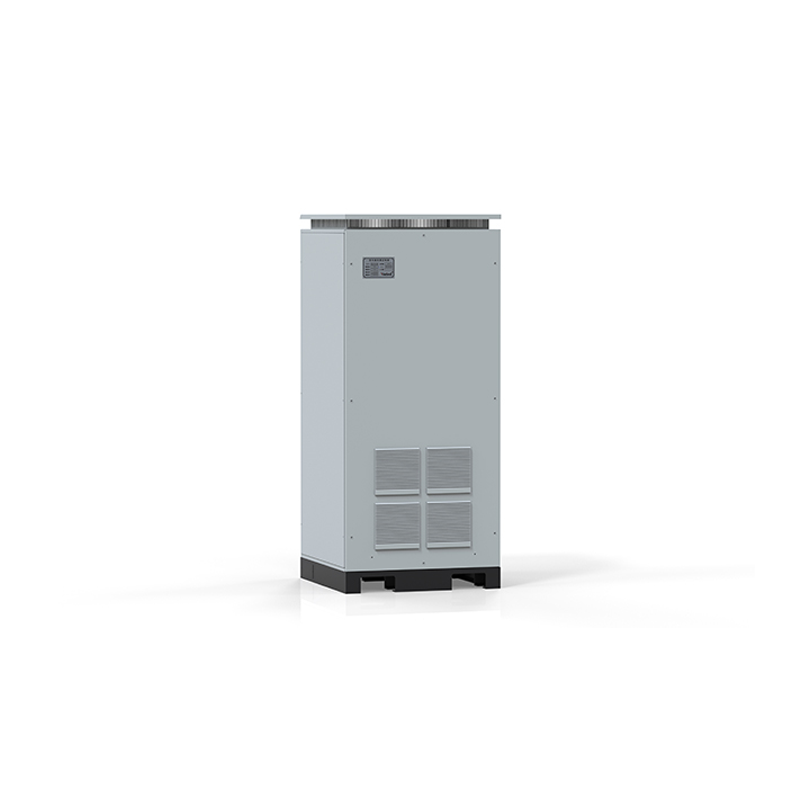

万瑞达电池模拟器 VEADS-宜器服务网

产品详情

产品介绍

VARIED的VEADS系列电源专为新能源电动汽车行业的电机控制器、驱动电机、整车的测试试验而开发的，是用于替代动力电池的低成本解决方案。
采用四象限PWM整流技术和纯数字控制技术和纯数字控制技术，具备输出稳定精度高、调节范围广、瞬态响应迅速、能量双向流动等特点。
可模拟动力电池充放电等动态特性。具有RS485、CAN、以太网等远程通讯接口，可以与上位机连接形成智能监控系统，实现对整个测试系统运行状态的实时监控。
可设定不同电池类型、串并联数以及SOC等变量条件的电池特性，全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程，也可以自定义电池变化特性。

产品特点

功率范围：40KW-1000KW；

输出电压：20V-800V/1000V/1500V/2000V可定制；

采用七寸触摸屏操作、显示便捷；

内置磷酸铁锂、三元锂、镍氢电池、铅酸电池、镍铬电池等5种电池模拟特性曲线，并可由用户自定义电池特性曲线；

具备电能计量功能，记录电池模拟中电能放电和充电的能量；

具有自动压降补偿功能，自动补偿线压降；

采用四象限控制技术，全功率内能量双向流动，运行稳定可靠；

采用PWM整流技术，功率因素≥0.99，输入谐波≤3%，效率大于93%；

采用高速数字控制技术，输出精度达到0.05%FS；

输出参数、保护参数可编程，可适用于不同类型设备测试；

具有多种操作接口，可实现远程操作，无人值守以及嵌入测试系统；

采用模块化设计，设备后期维护简便；

产品选型

产品型号	功率	电流	电压范围
VEADS-40-800	40KW	300A	20-800V
VEADS-80-800	80KW	300A	20-800V
VEADS-100-800	100KW	400A/1000A	20-800V
VEADS-160-800	160KW	600A/800A	20-800V
VEADS-200-800	200KW	1000A	20-800V
VEADS-250-800	250KW	1000A	20-800V
VEADS-300-800	300KW	1000A	400kW

技术参数

交流（输入特性）	输入接线方式	三相三线+地线
	输入电压	380Vac±10%
	频率	50Hz±5%
	功率因数	≥0.99
	电流总谐波	≤3%
直流（输出特性）	电压范围	20-800Vdc
	输出电压精度	≤0.05%FS
	源效应	≤0.05%FS
	负载效应	≤0.05%FS
	电压纹波（rms）	≤0.2%FS
	响应时间（10%~90%）	≤3~5ms
	正负切换时间（-90%~90%）	≤7~10ms
回馈特性	交流电压	380Vac±10%
	频率	50Hz±5%
	功率因数	≥0.99
	电流总谐波	≤3%
	回馈功率	全功率回馈
通讯接口	上位机	RS48（标配）、CAN（标配）、LAN（选配）、GPIB（选配）
安全特性	保护方式	欠频、过频、交流过压、交流欠压，缺相，过温保护、输出过压保护、过流、过载保护、短路保护、漏电流保护
安全特性	绝缘耐压和绝缘阻抗	耐压1800VAC 60S，漏电流小于10mA； 1000Vdc60S,阻抗≥10mΩ 2000VDC 60S,无飞弧，击穿
噪声（距离机柜1m处）		≤65db
防护等级		IP21
冷却方式		强制风冷（可控）
工作环境	温度	0℃-45℃
	湿度	10-90% （非凝结)
	海拔高度	2000m
