产品介绍

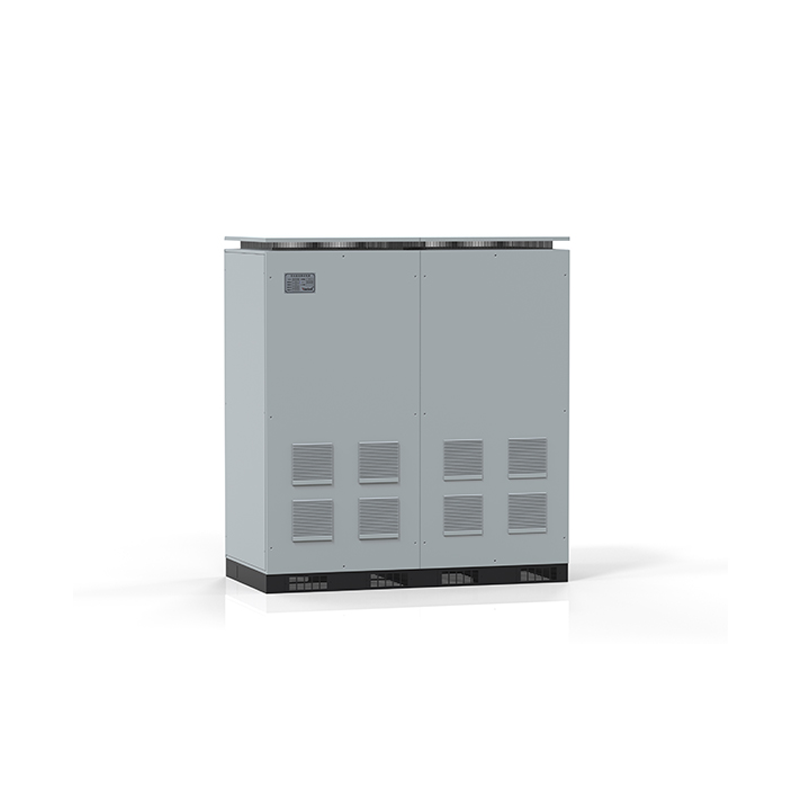

VARIED的VEADT系列电源专为锂电池包、电池簇和电池组的性能检测以及充放电测试而设计的自动化测试系统；系统由双向电源和专用电池上位机测试软件组成。电源系统采用国际品牌全控器件实现能量双向流动，产品具有电压、电流精度高以及快速响应特点。满足锂电池包国标GB.T31467.1-2015和GB.T31467.2-2015的整个测试需求。

产品特点

功率范围：40KW-1000KW，可双通道输出；

输出电压：20V-800V/1000V/1500V/2000V可定制；

具有恒电压、恒电流、恒功率、电压转电流、电流转电压、静置等，各功能可任意组合；

具备任意电压电流对时间曲线编辑、存储和调用，输出存储多种格式输出；

高精度采样电路和先进的算法处理达到电流精度0.05%FS；

采用四象限控制技术，全功率内能量双向流动，运行稳定可靠；

采用PWM整流技术，功率因素≥0.99，输入谐波≤3%，效率大于93%；

输出参数、保护参数可编程，可适用于不同类型设备测试；

具有多种操作接口，可实现远程操作，无人值守以及嵌入测试系统；

采用模块化设计，设备后期维护简便;

产品选型

产品型号	功率	电流	电压范围
VEADT-40-800	40KW	300A	20-800V
VEADT-80-800	80KW	300A	20-800V
VEADT-100-800	100KW	400A/1000A	20-800V
VEADT-160-800	160KW	600A/800A	20-800V
VEADT-200-800	200KW	1000A	20-800V
VEADT-250-800	250KW	1000A	20-800V
VEADT-300-800	300KW	1000A	20-800V

技术参数

交流（输入特性）	输入接线方式	三相三线+地线
	输入电压	380Vac±10%
	频率	50Hz±5%
	功率因数	≥0.99
	电流总谐波	≤3%
直流（输出特性）	电压范围	20-800Vdc
	输出电压精度	≤0.05%FS
	源效应	≤0.05%FS
	负载效应	≤0.05%FS
	电压纹波（rms）	≤0.2%FS
	响应时间（10%~90%）	≤3~5ms
	正负切换时间（-90%~90%）	≤7~10ms
回馈特性	交流电压	380Vac±10%
	频率	50Hz±5%
	功率因数	≥0.99
	电流总谐波	≤3%
	回馈功率	全功率回馈
通讯接口	上位机	RS48（标配）、CAN（标配）、LAN（选配）、GPIB（选配）
安全特性	保护方式	欠频、过频、交流过压、交流欠压，缺相，过温保护、输出过压保护、过流、过载保护、短路保护、漏电流保护
安全特性	绝缘耐压和绝缘阻抗	耐压1800VAC 60S，漏电流小于10mA； 1000Vdc60S,阻抗≥10mΩ 2000VDC 60S,无飞弧，击穿
噪声（距离机柜1m处）		≤65db
防护等级		IP21
冷却方式		强制风冷（可控）
工作环境	温度	0℃-45℃
	湿度	10-90% （非凝结)
	海拔高度	2000m
