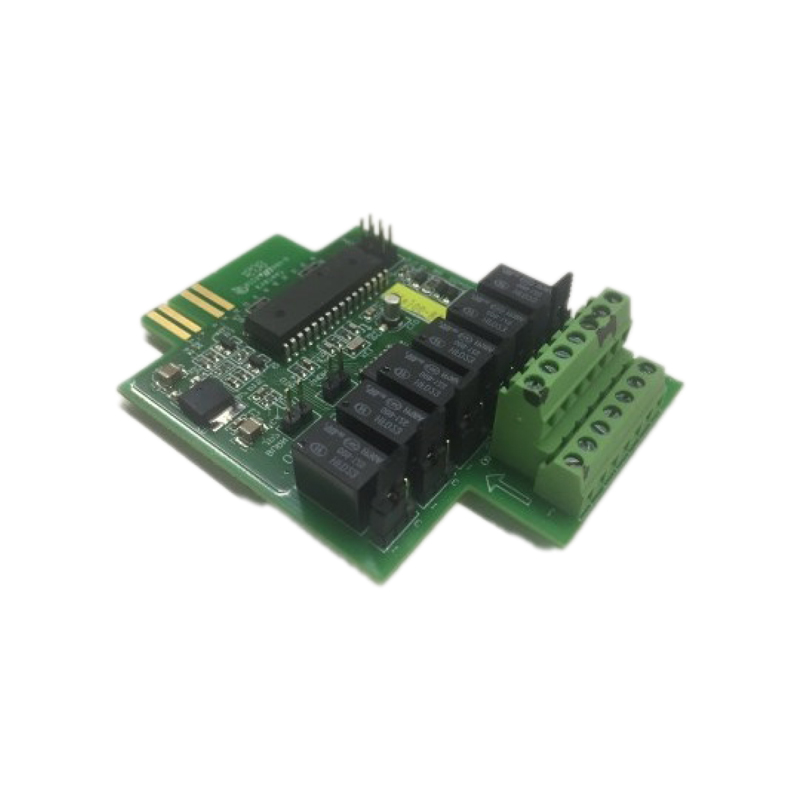

山特电子 干接点卡 AS-400

有短卡智能卡槽的山特UPS

AS400卡仅提供干接点讯号,以下为卡片内零件所能承受规格参数的最大值

参数（ Parameter)

Symbol

Max

Unit

二极管（Diode）

反向电压（Reverse Voltage)

VR

6

V

正向电流  (Forward Current)

F

80

mA

正向峰值电流(Peak Forward Curren)

IF(Peak)

1

A

继电器触点(Relay)

直流电压(DC Voltage)

VDC

24

V

直流电流(DC Current)

IDC

1

A

脚位定义与说明

Pin

讯号定义 (Signal Definition)

原因(Cause)

I/O

短路帽跳法(Jump Cap)

9

UPS故障（UPS fault）

UPS故障

Out

NO：JP1 2-1

NC：JP1 2-3

11

警示声响（Sound Alarm）

1.   市电异常

Out

NO：JP4 2-1

2.   UPS告警或故障

3.   旁路供电

4.   AS400 通讯异常

(开机15秒后,持续通讯异常灯闪烁）

NC：JP4 2-3

1,3,6,10

外部电源接地接地

In

12

远程关机

电池模式关机/UPS自测试（3-10s信号有效）

In

自测试：JP8 2-1

Remote   Shutdown/ UPS自测试（(UPS Test)）

8

干接点共点(Common)

In

13

Pin   14,12 对应接地

（内部接地）

旁路供电

Out

NO:   JP5 2-1

2

旁路供电(Bypass Active)

NO:   JP5 2-3

4

电池低电位

电池低电位

Out

NO:   JP2 2-1

(Battery   Low)

NO:   JP2 2-3

5

UPS输出 (UPS ON)

UPS输出

Out

NO:   JP4 2-1

NO:   JP4 2-3

7

市电异常

市电异常

Out

NO:   JP6 2-1

（Utility   Failure）

NO:   JP6 2-3
