产品概述

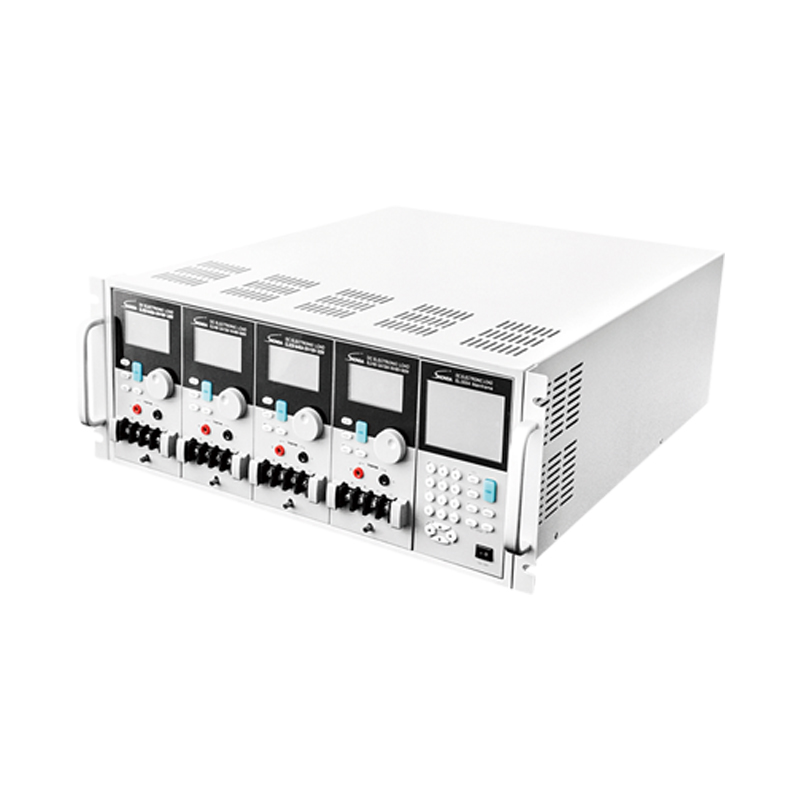

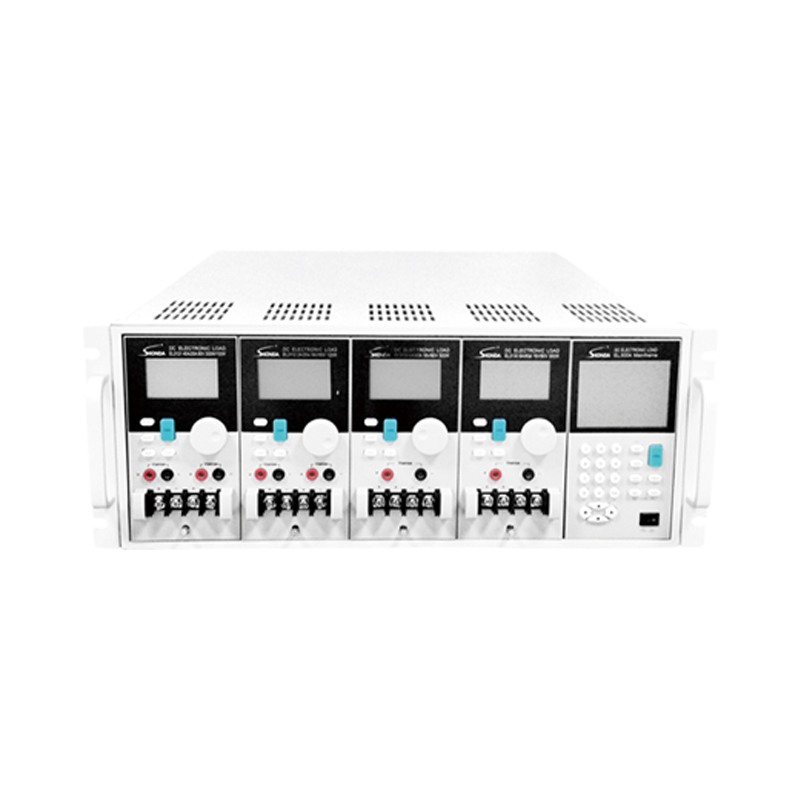

小功率系列电子负载-EL3000是专用模拟开关电源输出短路特性的高精度仪器。该系列可通过仿真电源输出端短路，触发电源内部保护电路动作，监测电源短路电流，从而满足客户对电源电子类性能安全性测试要求。
本系列可应用于多路或单路输出型AC-DC, DC-DC开关电源及电源类相关电子元器件性能测试，是开关电源设计研发、生产测试及品质管控、工程测试及自动测试系统的选择。
产品特点
1.多款负载模组可任意组合，总功率达2.4kW
2.电压：0-80V/0-600V；单模组最大电流达120A
3.双通道模组(EL3112/EL3121)，单机框可提供8路负载
4.多个负载模组同步动态/静态加载
5.CC/CV/CR/OCP和动态加载模式，频率达20kHz
6.各种加载波形编辑
7.脉冲负载模拟功能，最小维持时间到ms级
8.9组动/静态负载快速切换模式
9.可编程自动运行超100组负载变化，存储1000组数据
10.超低压带载能力，0.7V可带额定满载;0.35V带半载
11.32位ARM主控芯片，通讯速度比传统负载快1/3
12.兼容多种通讯指令，更适合系统集成
13.完善保护功能(OVP,OCP,OPP,OTP,REV)
14.GPIB/RS232通讯端口
技术参数
机型 | EL3112(2CH) | EL3121(2CH) | EL3130 | EL3133(2CH) |
功率 | 20W 120W | 20/10W 200/100W | 30W 300W | 30W 300W |
电压 | L:16V H:80V | L:16V H:80V | L:16V H:80V | L:16V H:80V |
电流 | 0-2A 0-20A | 0-4/0-2A 0-40/0-20A | 0-6A 0-60A | 0-6A 0-60A |
最小带满载工作电压 | 0.7V | 0.7V | 0.7V | 0.7V |
恒电流模式 |
范围 | 0-2A 0-20A | 0-4/0~2A 0-40/0-20A | 0-6A 0-60A | 0-6A 0-60A |
分辨率 | 0.2mA 2mA | 0.4/0.2mA 4/2mA | 0.6mA 6mA | 0.6mA 6mA |
精度 | 0.1%+0.1%FS. 0.1%+0.2%F.S. | 0.1%+0.1%FS. 0.1%+0.2%F.S. | 0.1%+0.1%FS. 0.1%+0.2%F.S. | 0.1%+0.1%FS. 0.1%+0.2%F.S. |
恒电阻模式 |
范围 | 0.08Ω-300Ω 4Ω-15kΩ | 0.04/0.08Ω-150/300Ω 2/4Ω-7.5k/15kΩ | 0.026Ω-100Ω 1.34Ω-15kΩ | 0.026Ω-100Ω 1.34Ω-15kΩ |
分辨率 | 16bits 16bits | 16bits 16bits | 16bits 16bits | 16bits 16bits |
精度 | 0.1S+0.2% 0.01S+0.1% | 0.1S+0.2% 0.01S+0.1% | 0.1s+0.2% 0.01S+0.1% | 0.1s+0.2% 0.01S+0.1% |
恒电压模式 |
范围 | 0-80V | 0-80V | 0-80V | 0-80V |
分辨率 | 2.5mV | 2.5mV | 2.5mV | 2.5mV |
精度 | 0.05%+0.1%F.S | 0.05%+0.1%FS. | 0.05%+0.1%F.S. | 0.05%+0.1%FS. |
动态模式 |
TI&T2 | 0.025ms-30s | 0.025ms-30s | 0.025ms-30s | 0.025ms-30s |
分辨率 | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs
10ms-30s/Res:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms |
精度 | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm |
斜率 | 0.32mA-80mA/μs 3.2mA-800mA/μs | 0.64/0.32mA-160/80mA/μs 6.4/3.2mA-1.6/0.8A/μs | 1mA-0.25A/μs 10mA-2.5A/μ3 | 1mA-0.25A/μs 10mA-2.5A/μs |
精度 | 10%±20μs | 10%±20μ3 | 10%±20μs | 10%±20μs |
最小上升时间 | 24μs 24μS | 24μs 24μs | 24μs 24μs | 24μs 24μs |
电流范围 | 0-2A 0-20A | 0-4/2A 0-40/20A | 0-6A 0-80A | 0-6A 0-60A |
分辨率 | 0.2mA 2mA | 0.4/0.2mA 4/2mA | 0.6mA 6mA | 0.6mA 6mA |
精度 | 0.4%F.S. | 0.4%F.S | 0.4%F.S. | 0.4%FS. |
量测功能 |
电压量测 |
范围 | 0-16V 0-80V | 0-16V 0-80V | 0-16V 0-80V | 0-16V 0-80V |
分辨率 | 0.25mV 1.25mV | 0.25mV 1.25mV | 0.25mV 1.25mV | 0.25mV 1.25mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%FS. | 0.025%+0.025%F.S. |
电流量测 |
范围 | 0-2A 0-20A | 0-4/2A 0-40/20A | 0-6A 0-60A | 0-6A 0-60A |
分辨率 | 0.1mA 1mA | 0.2/0.1mA 2/1mA | 0.3mA 3mA | 0.3mA 3mA |
精度 | 0.05%+0.05%F.S | 0.05%+0.05%FS. | 0.05%+0.05%F.S. | 0.05%+0.05%FS. |
功率量测 |
范围 | 0-20W 0-120W | 0-20/10W 0-200/100W | 0-30W 0-300W | 0-30W 0-300W |
精度 | 0.1%+0.1%F.S | 0.1%+0.1%F.S | 0.1%+0.1%F.S | 0.1%+0.1%F.S |
通用参数 |
尺寸:(mm) | 84(W)*162 (H)*460 (D) | 84(W)*162 (H)*460(D) | 84(W)*162 (H)*450 (D) | 84(W)*162(H)*460(D) |
重量 | 3.9kg | 3.9kg | 3.5kg | 3.9kg |
机型 | EL3230 | EL3160 | EL3260 | EL3330 |
功率 | 30W 300W | 60W 600W | 60W 600W | 30W 300W |
电压 | L:30V H:150V | L:16V H:80V | L:30V H:150V | L:60V H:300V |
电流 | 0-6A 0-60A | 0-12A 0-120A | 0-12A 0-120A | 0-2A 0-20A |
最小带满载工作电压 | 0.7V | 0.7V | 0.7V | 0.7V |
恒电流模式 |
范围 | 0-6A 0-60A | 0-12A 0-120A | 0-12A 0-120A | 0-2A 0-20A |
分辨率 | 0.6mA 6mA | 1.2mA 12mA | 1.2mA 12mA | 0.2mA 2mA |
精度 | 0.1%+0.1%FS. 0.1%+0.2%F.S. | 0.1%+0.1%FS. 0.1%+0.2%F.S. | 0.1%+0.1%FS. 0.1%+0.2%F.S. | 0.1%+0.1%FS. 0.1%+0.2%F.S. |
恒电阻模式 |
范围 | 0.026Ω-100Ω 1.34Ω-15kΩ | 0.014-100Ω 0.7Ω-2.5kΩ | 0.014Ω-100Ω 0.7Ω-2.5kΩ | 0.35Ω-600Ω 15Ω-5kΩ |
分辨率 | 16bits 16bits | 16bits 16bits | 16bits 16bits | 16bits 16bits |
精度 | 0.1S+0.2% 0.01S+0.1% | 0.4S+0.5% 0.04S+0.2% | 0.4s+0.5% 0.04S+0.2% | 15mS+0.2% 1.5mS+0.1% |
恒电压模式 |
范围 | 0-150V | 0-80V | 0-150V | 0-300V |
分辨率 | 2.5mV | 2.5mV | 2.5mV | 6mV |
精度 | 0.05%+0.1%F.S | 0.05%+0.1%FS. | 0.05%+0.1%F.S. | 0.05%+0.1%FS. |
动态模式 |
TI&T2 | 0.025ms-30s | 0.025ms-30s | 0.025ms-30s | 0.025ms-30s |
分辨率 | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Res:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms | 0.025ms-50ms/Res:5μs 0.1ms-500ms/Res:25μs 10ms-30s/Rea:2.5ms |
精度 | 1μs+100ppm 1ms+100ppm | 1μs+100ppm 1ms+100ppm |
