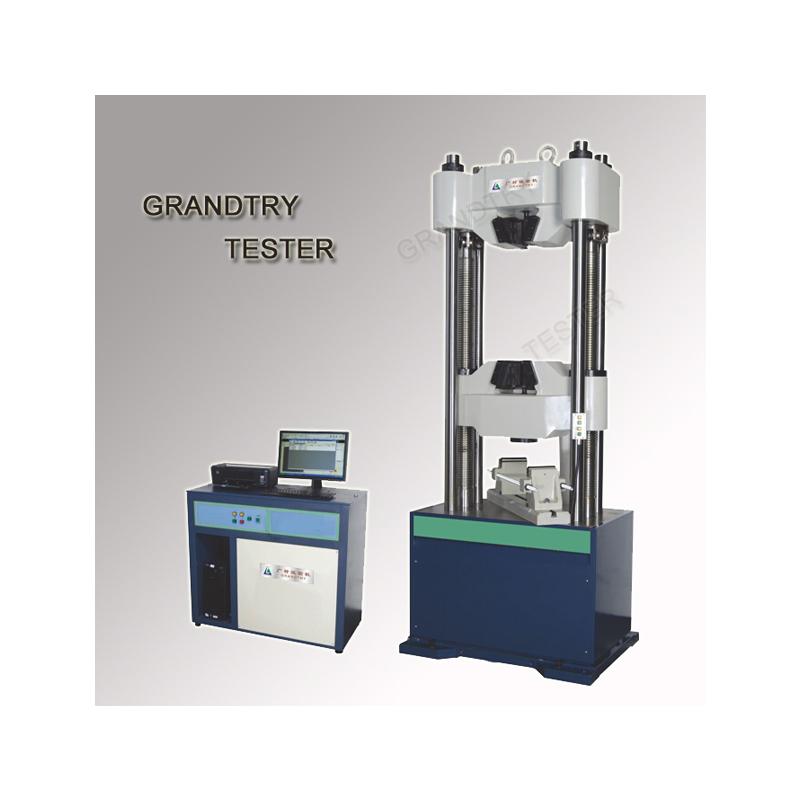

电液伺服万能试验机
该机适用于工矿企业、建筑建材、质检中心、水利水电、公路桥梁、科研院所、大专院校力学试验室和结构试验室理想的试验仪器。可实时显示测试曲线，并对测得的数据进行存储分析，试验结果可以任意存取，可选择应力—应变、力—时间、力—变形、位移—时间、变形—时间等曲线进行再分析，同组试验曲线以颜色区别叠加对比，从曲线上用鼠标选择参数点，选择曲线显示方式，局部放大，打印曲线，报告打印前在屏幕上模拟显示，所见即所得。具有自动判断断裂、自动返回等功能；具有多种保护方式，可使试验运行安全可靠。下置油缸并配有液压自动夹具，从根本上解决了试样打滑的问题，同时也大大减轻了操作人员的劳动强度。试验机软件可实现三闭环控制，即力值、位移、变形控制。

技术参数

电液伺服万能试验机
试验力	最大试验力（kN）	100～2000
	有效测量范围（%FS）	1～100（全量程不分档）
	示值精度（%）	±1.0
	力值分辨力	1/300000（全量程一个分辨力）
	测力传感元件	高精度轮辐式负荷测力传感器
活塞工作行程（mm）		100kN：200 300kN～2000kN ：250
活塞速度（mm/min）		100kN～300kN：0~100 600kN：0~80 1000kN～2000kN：0~70
位移	测量范围（mm）	100kN：0~200 300kN～2000kN ：0~250
	示值精度（%）	±1.0
	分辨力（mm）	优于0.01
	传感元件	光电式位移传感器
引伸计	标距（mm）	L=50
	量程（mm）	ΔL=25
	示值精度（%）	±1.0
	有效测量范围（%FS）	1~100
	分辨力（满度/码）	1/300000
控制参数	控制方式	试验力、变形、位移三种全闭环控制
	控制方式	三种方式在试验过程中可平滑转换
	应力速率范围（MPa/s）	2~65
	应变速率范围/s	0.00025～0.0025
	控制精度（%）	±1.0
	恒试验力范围%FS	1~100
	控制误差（%）	±1（1~10%FS）、±0.5（10~100%FS）
试验空间	净宽度（mm）	100kN：360 300kN：480 600kN：590 1000kN：600 2000kN：700
	最大拉伸空间（mm）	100kN：630 300kN：750 600kN：600 1000kN：950 2000kN：1100
	最大压缩空间（mm）	100kN：580 300kN：650 600kN：500 1000kN：830 2000kN：1000
夹持范围	圆试样直径（mm）	100kN：Φ6～22 300kN：Φ10～25 600kN：Φ13～40 1000kN：Φ15~60 2000kN：Φ20~70
	扁试样厚度（mm）	100kN：0～18 300kN：0～20 600kN：0～30 1000kN～2000kN：0~40
	扁试样宽度（mm）	100kN：≤50 300kN：≤70 600kN～1000kN：≤75 2000kN：95
上、下压板尺寸（mm）		100kN～300kN：Φ100球面 600kN～1000kN：205×205 2000kN：240×240
弯曲装置	弯曲支距（mm）	100kN：50~400 300kN：35~500 600kN：65~600 1000kN～2000kN：65~600
	弯头直径（mm）	100kN～300kN：φ30 600kN～2000kN：φ30
	支座宽度（mm）	100kN～300kN：100 600kN～2000kN：140
	支座高度（mm）	100kN～300kN：100 600kN～2000kN：100
工作电源（380V）		100kN：1.5kW 300kN：2kW 600kN：2kW 1000kN：2.5kW 2000kN：5kW
