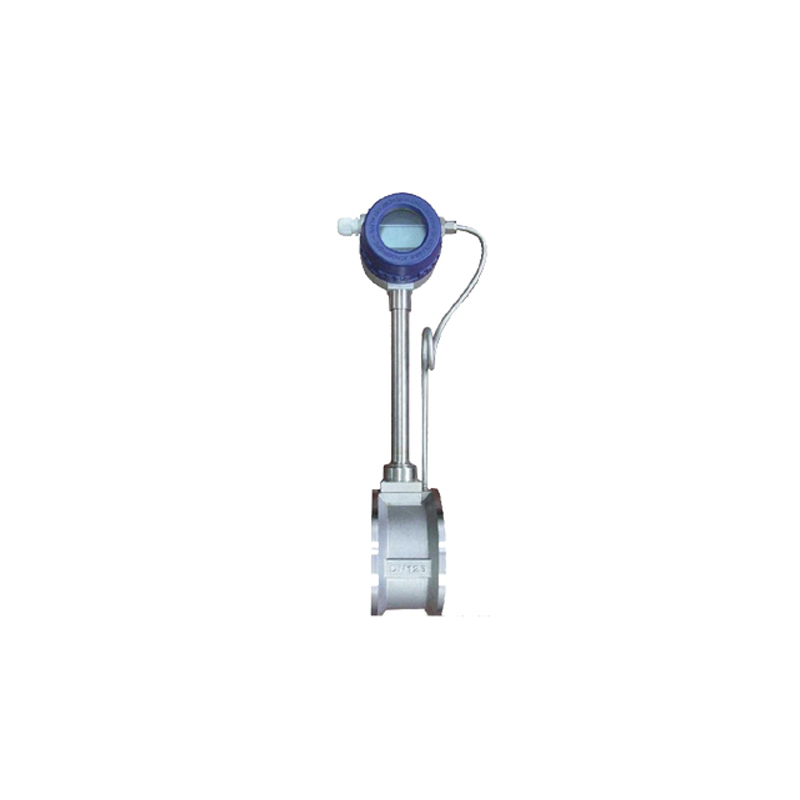

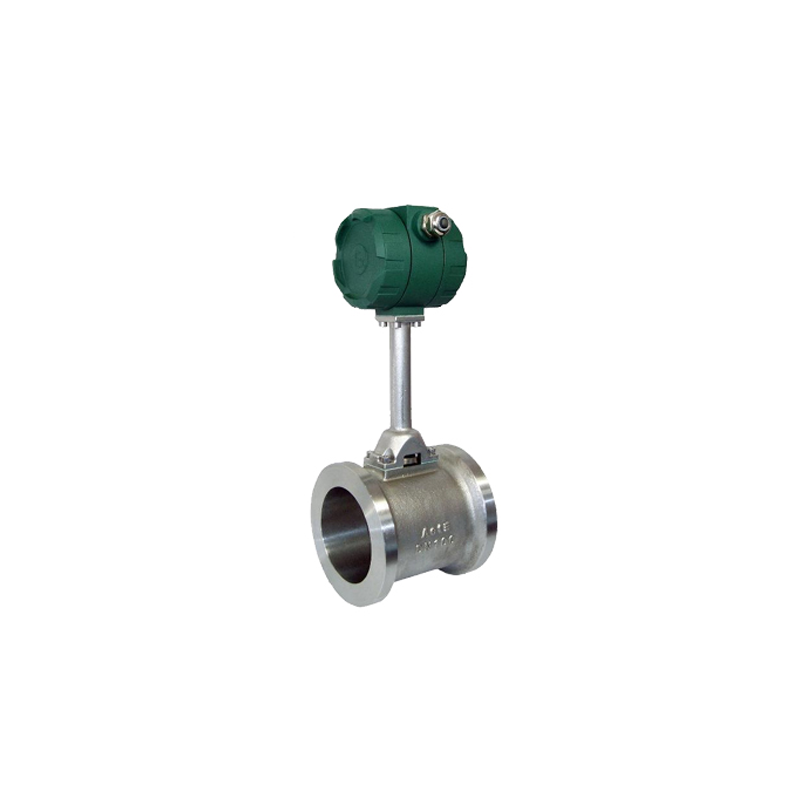

西安云仪 智能一体式涡街流量计

仪表材质

1Cr18Ni9Ti

公称压力（Mpa）

PN1.6Mpa；PN2.5Mpa；PN4.0Mpa

被测介质温度（℃）

－40～+250℃；－40～+350℃

环境条件

温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

精度等级

测量液体：示值的±0.5

测量气体或蒸汽：

示值的±1.0、±1.5

量程比

1:10；1:15

阻力损失系数

Cd<2.6

输出信号

可选4-20mA或脉冲

供电电源

传感器：+12VDC、+24VDC（可选）
  变送器：+24VDC
  现场显示型：仪表自带3.2V锂电池

信号传输线

STVPV3×0.3（三线制），2×0.3（二线制）

安装方式

法兰夹持或一体化法兰连接

传输距离

≤500m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

允许振动加速度

1.0g

DN15

0.4~4

2.8~12

DN20

1~7

6~30

DN25

1.6~10

9~55

DN32

2.1~15

15~130

DN40

2.5~25

22~200

DN50

3.5~35

36~320

DN65

6.5~68

50~480

DN80

10~100

75~628

DN100

15~150

130~1100

DN125

27~275

200~1700

DN150

40~350

280~2240

DN200

80~650

580~4200

DN250

120~950

970~5500

DN300

180~1800

1460~8000
