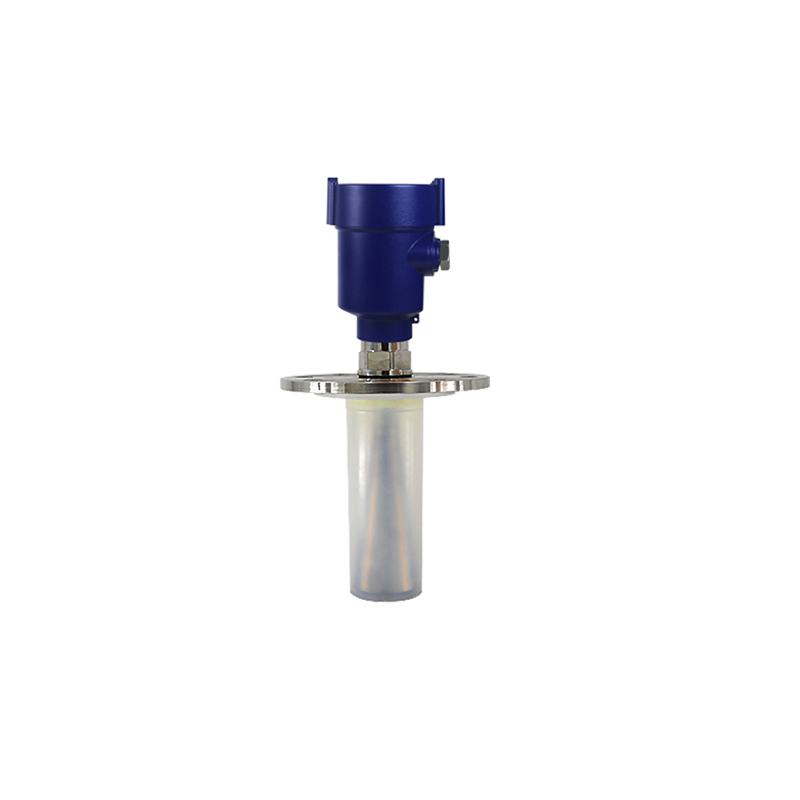

西安云仪 防腐型型雷达物位计 XY-LD04

品牌名称:西安云仪

产品型号:XY-LD04

产品规格
产品介绍
防腐型雷达物位计是发射能量很低的极短的微波脉冲通过天线系统发射并接收来测量物位的。雷达波以光速运行。
资料下载
渠道商
产品详情

产品介绍

防腐型雷达物位计是发射能量很低的极短的微波脉冲通过天线系统发射并接收来测量物位的。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。 即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

输入:天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比: D=C×T/2  其中C为光速  因空罐的距离E已知,则物位L为:L=E-D

输出:通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。



产品应用

存储容器或过程容器,过程条件复杂。

技术参数

最大量程

35m

测量精度

±1mm

过程连接

法兰316L

天线材料

不锈钢316L /PTFE

过程温度

-40-250   °C

过程压力

-1.0-40bar

频率范围

6.8GHz

信号输出

两线制4-20mA/HART
