产品概述
cLine材料试验机适用于部件试验和弹性泡沫材料测试
部件试验主要涉及弹性泡沫产品,例如床垫、汽车座椅和垫衬用品。在材料测试会用到弹性泡沫管材或片材。在cLine试验机上还可以做压缩试验、循环压痕试验和脉冲压缩强度试验(交变载荷试验)。配合ZwickRoell直观的测试软件,使cLine材料试验机的操作十分简便。cLine材料试验机系列具有三面开放的试验区域。
应用说明

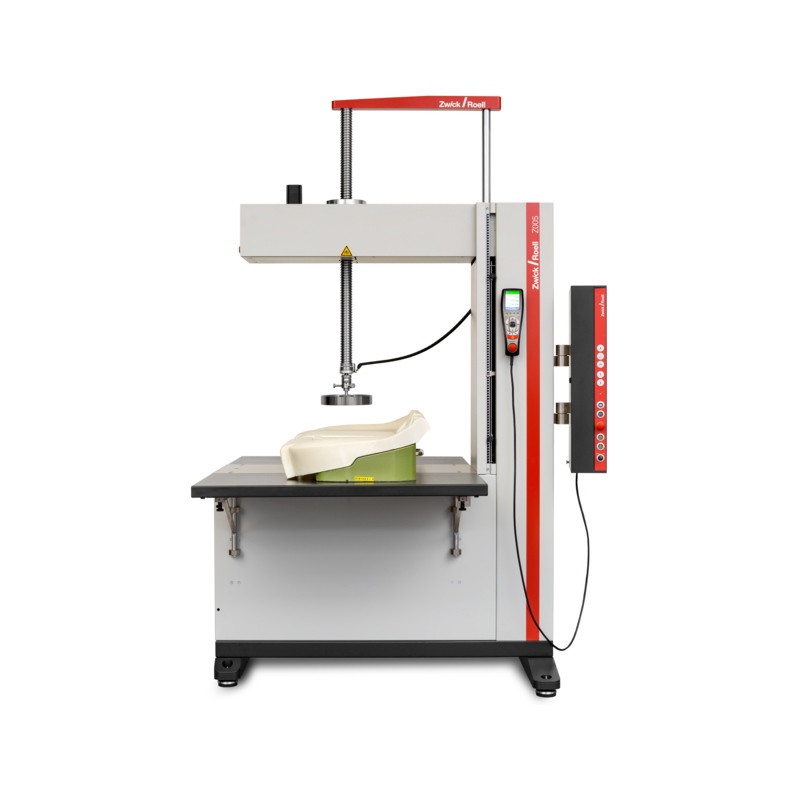

cLine产品组具有三面开放的试验区域。
cLine材料试验机适用于部件试验和弹性泡沫材料测试。部件试验主要涉及弹性泡沫产品,例如床垫、汽车座椅和垫衬用品。在材料测试会用到弹性泡沫管材或片材。在cLine试验机上还可以做压缩试验、循环压痕试验和脉冲压缩强度试验(交变载荷试验)。
符合人机工程学的操作
由于采用侧面操作、两侧带有旋转桌面延长部分、具有额外的单侧桌面延长部分,并针对设置和操作模式提供了可选的配备显示器的遥控装置,改善了人机工程学设计。
坚硬牢固的试验机机架
C形机架采用了坚硬牢固的设计,可在测定柔性试样的变形时提供较高的精度。从而在许多使用cLine的应用中无需使用额外的传感器。
压缩模具工具
可根据公司规范标准的要求,提供不同直径的压缩模具。压缩模具呈圆形平面、半球形或球形。它们易于安装和更换。
集成到生产流程中
cLine材料试验机可选择性地集成到生产流程中,可通过支撑台前后的滚筒输送机实现。
整个试验系统的安全保障
采用双通道安全电路,实现了最高的安全性。其中包含横梁限位开关、驱动关闭开关、马达制动功能和运行模式开关。相关附件也被集成到安全电路中。符合CE标准的安全装置,带有电气联锁和机械防护锁功能,防止试验机在测试过程中受到干扰。
Zwick工程学—德国制造
材料试验机的研发和生产,包括机械部件、电子元件、软件组件以及其他附件都是在ZwickRoell德国工厂研发制造的,因此我们的产品都具备最佳的配合性与兼容性。每台材料试验机均按照最高质量标准制造,使ZwickRoell可以提供最佳的支持。
技术概览
根据型号不同,cLine的测试速度从0.0005到1000 mm/min。试验机速度与试验载荷无关。
可以无限制地使用高测试速度范围。此外,试验载荷达到试验机额定载荷的110%是被允许的,可用于补偿试验工装、附件等组合在一起的重量。
cLine的试验力可达到10kN,试验区域高度为819mm。
cLine可以在标准商用电脑或者笔记本电脑上使用,并且无需任何特殊的扩展卡。
技术规格
型号 | Z005 C | Z010 C | |
电源输入规格 | |||
型号 | 400 | 400 | W |
电源 | 230 | 230 | V,1Ph/N/PE |
允许的电压波动 | ±10 | ±10 | % |
满载功耗,约 | 700 | 800 | VA |
电源频率 | 50/60 | 50/60 | Hz |
EMC特性 | 符合EN 61326-1的最大要求(B级抗扰度,A级排放标准) | ||
订购号 | 1006325 | 1006326 | |
试验载荷Fmax | 5 | 10 | kN |
试验区域 | |||
高度 | 819 | 819 | mm |
宽度 | 1000 | 1000 | mm |
带折叠桌面延长部分的深度 | 450 | 450 | mm |
带升高桌面延长部分的深度 | 1450 | 1450 | mm |
移动横梁行程,最大值 | 600 | 600 | mm |
试验机机架 | |||
尺寸 | |||
高度 | 2630 | 2630 | mm |
带电子测量控制系统的宽度 | 1495 | 1495 | mm |
带支脚和折叠桌面延长部分的深度 | 800 | 800 | mm |
带支脚和升高桌面延长部分的深度 | 1450 | 1450 | mm |
重量 | |||
带电子测量控制系统时的约重 | 580 | 580 | kg |
外漆 | RAL 7021、RAL 7038、RAL 3031 | RAL 7021、RAL 7038、RAL 3031 | |
环境温度 | +10 ...+35 | +10 ...+35 | °C |
相对湿度(无冷凝) | 20 ...90 | 20 ...90 | % |
在vmax条件下,在距离试验机正面1 m处测量的平均噪音水平 | 55 | 55 | dB(A) |
驱动系统 | |||
电机 | AC伺服电机 | AC伺服电机 | |
电机停机抱闸 | 是 | 是 | |
规定值预选控制 | 数字(实时以太网,EtherCAT®) | 数字(实时以太网,EtherCAT®) | |
横梁速度vmin ... vmax | 0.0005 ...1000 | 0.0005 ...1000 | mm/min |
横梁回程速度,最大值 | 1500 | 1500 | mm/min |
驱动行程分辨率 | 0.0232 | 0.0232 | µm |
定位可重复性(无反向) | ±2.0 | ±2.0 | µm |
控制器 | 自适应 | 自适应 | |
循环时间 | 1000 | 1000 | Hz |
