产品概述
电动伺服试验作动缸普遍适用，适用于拉伸和压缩试验，并且能够以各种各样配置被整合到试验工装中。 应用范围包括了材料和部件测试以及成品测试。 此外，还可以测试生产步骤（例如连接、压装和组装），或进行长行程循环疲劳寿命试验。
电动伺服试验作动缸的应用
采用电动伺服试验作动缸的门框式解决方案
具备模块化的门框式结构使其能够简便地根据试验要求组装。T型槽基座平台、门架和电动伺服试验作动缸都有不同尺寸和形状可选。电动伺服试验作动缸在X、Y和Z轴上的位置可以人工调节或用电动马达进行调节。
用于泡沫高周疲劳试验的试验工作台
用于高周疲劳试验的工作台能测定弹性泡沫材料的材料疲劳、压痕硬度和压缩应力值。

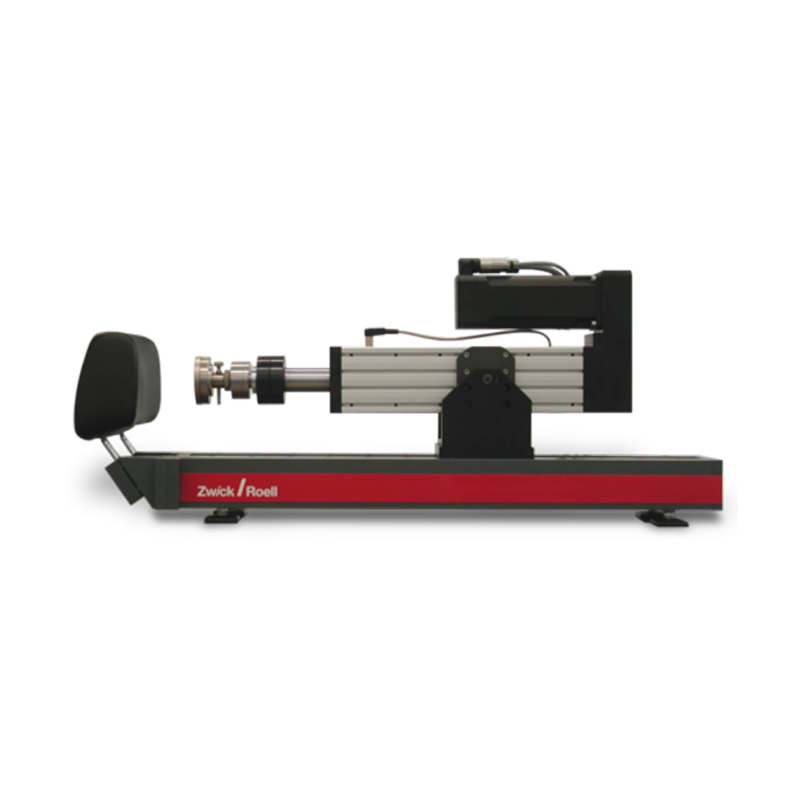

试验机上的水平试验轴
在台式试验机上安装电动伺服试验作动缸可以在试验机侧面对减震器进行加载。伺服作动缸的试验高度可以调节。
在一个试验机架上使用
在拉伸和压缩应用中，电动伺服试验作动缸能够以多种方式结合试验工装进行测试。
多样化的安装选项
电动伺服试验作动缸有很多应用。
描述
电动伺服试验作动缸有六种型号：1、2、5、10、20和30 kN。
高试验速度 - 最高至30 m/min，保证了高效率。
操作模式（载荷控制和位移控制）能够无缝切换。
多种标准模块化部件，例如力传感器、试验工装、测试软件和testControl标准电子控制系统，可供不同的试验环境选择。
附件卡和接口可以简单地整合到生产线中。
优势及特点
灵活使用：
各种安装方式，可利用前面或后面的法兰或转动枢轴进行安装
测量和控制电子系统testControl II与伺服作动缸分开安装，以及可选择安装位置(可选用IP54机箱)
由于各种接口的缘故，试验程序可灵活编程
是洁净室的理想选择
简便的安装和维护
无需其它设施即可安装（例如液压泵或气动连接）
低维护费用和长使用寿命
附件
多种标准模块：
可轻松安装ZwickRoell力传感器和工具
通过标准PC和testXpert III软件操作
久经验证的数字驱动技术由ZwickRoell标准电子控制系统控制
技术概览
类型I | EZ001 | EZ001 | EZ002 | EZ002 | EZ005 |
|
电动伺服作动缸 |
|
|
|
|
|
|
Fmax (拉伸/压缩) | 1 | 1 | 2 | 2 | 5 | kN |
最大测试速度 | 7500 | 125 | 30000 | 500 | 7500 | 125、15000、250、5000、83mm/min |
行程分辨率 | 2.38 | 19.07 | 2.38 | 9.54 | 3.18 | nm |
定位重复精度 | ±2.5 | ±6 | ±2.5 | ±6 | ±2.5 | μm |
L1 - 长度 | 547 | 547 | 547 | 547 | 547 | mm |
L2 - 宽度 | 120 | 120 | 120 | 120 | 120 | mm |
L3 - 深度 | 270 | 282 | 270 | 282 | 282 | mm |
L4 - 含活塞杆的长度 | 660 | 670 | 660 | 660 | 660 | mm |
L4 - 含马达的长度 | 275 | 329 | 275 | 329 | 329 | mm |
总重量(约) | 22 | 26 | 22 | 26 | 26 | kg |
活塞的最大行程 |
|
|
|
|
|
|
- 标准 | 200 | 180 | 200 | 200 | 200 | mm |
- 可选择 | 400 | 380 | 400 | 400 | 400 | mm |
环境温度 | +10 至 +35 | +10 至 +35 | +10 至 +35 | +10 至 +35 | +10 至 +35 | °C |
空气湿度 | 20 - 90 | 20 - 90 | 20 - 90 | 20 - 90 | 20 - 90 | % |
testControl II测量和控制器 |
|
|
|
|
|
|
量程 | ≤165 | ≤165 | ≤165 | ≤165 | ≤165 | % |
内部采样频率 | 400 | 400 | 400 | 400 | 400 | kHz |
测量值传输到电脑的频率 | 500 | 500 | 500 | 500 | 500 | Hz |
可调节（可选） | 2000 | 2000 | 2000 | 2000 | 2000 | Hz |
电源连接1 Ph, N, PE | 230 |
|
|
|
| V |
最大功耗 | 2200 | 2200 | 2200 | 2200 | 2200 | VA |
电源频率 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | Hz |
序列号 |
|
|
|
|
|
|
活塞的标准行程 | 1023356 | 1023358 | 1023360 | 1023362 | 1023364 |
|
活塞的可选行程1 | 1023357 | 1023359 | 1023361 | 1023363 | 1023365 |
|
电源连接 1 Ph, N, PE |
| 230 | 230 | 230 | 230 |
|
1、活塞的可选行程的长度和重量不同
类型II | EZ005 | EZ010 | EZ010 | EZ020 | EZ030 |
|
电动伺服作动缸 |
|
|
|
|
|
|
Fmax (拉伸/压缩) | 5 | 10 | 10 | 20 | 30 | kN |
最大测试速度 | 30000 | 500 | 3300 | 55 | 15000 | 250、7500、125、6000、100mm/min |
行程分辨率 | 9.54 | 2.1 | 4.77 | 2.38 | 2.19 | nm |
定位重复精度 | ±8 | ±8 | ±8 | ±8 | ±8 | μm |
L1 - 长度 | 669 | 669 | 669 | 669 | 669 | mm |
L2 - 宽度 | 180 | 180 | 180 | 180 | 180 | mm |
L3 - 深度 | 385 | 385 | 385 | 385 | 385 | mm |
L4 - 含活塞杆的长度 | 837 | 837 | 837 | 837 | 837 | mm |
L4 - 含马达的长度 | 385 | 340 | 385 | 385 | 385 | mm |
总重量(约) | 72 | 65 | 72 | 72 | 72 | kg |
活塞的最大行程 |
|
|
|
|
|
|
- 标准 | 200 | 200 | 200 | 200 | 200 | mm |
- 可选择 | 400 | 400 | 400 | 400 | 400 | mm |
环境温度 | +10 至 +35 | +10 至 +35 | +10 至 +35 | +10 至 +35 | +10 至 +35 | °C |
空气湿度 | 20 - 90 | 20 - 90 | 20 - 90 |
