产品概述
用于高要求试验的最佳试验机,也可在交变载荷下使用

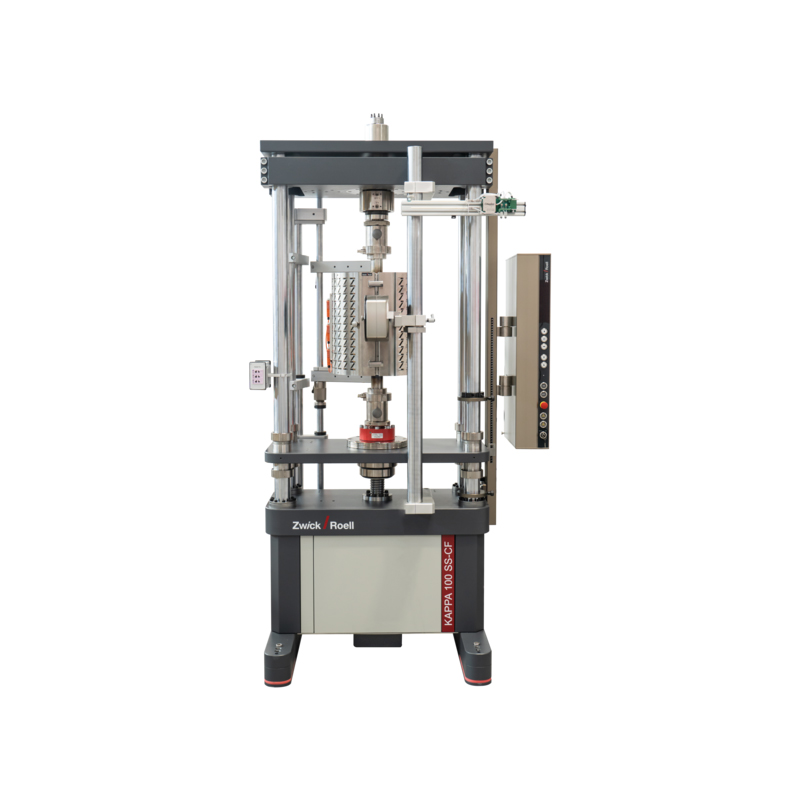

这台已获专利的机电疲劳试验机在过零点时无反向间隙,并配有中央丝杆,是力和应变控制蠕变疲劳试验的理想选择。 Kappa SS-CF试验机具有高度的灵活性,涵盖了蠕变试验的全部应用范围,是在环境和高温条件下进行各种交变载荷试验的理想选择。
功能特点
交变载荷下的力和应变控制蠕变疲劳试验(过零点)
例如CF、LCF、CFCG和TMF
先进蠕变试验
阈值和交变载荷下的疲劳试验
应变建模(例如,在不同载荷下测定蠕变曲线)
低应变速率下的蠕变试验(SSRT)
部件试验的蠕变数据
静态和循环裂纹增长/扩大试验
氢脆测定
无级试验力和温度调节试验
松弛试验
蠕变试验直至断裂
蠕变失效
应力失效
经典蠕变试验
该试验机还可进行短期拉伸、压缩和弯曲试验
试验机的应用
最高+2.000°C的高温试验
定制的高温试验系统,用于在高达+2,000°C的超高温下对陶瓷基复合材料(CMC)进行拉伸、压缩、弯曲、蠕变疲劳和剪切试验,真空和惰性气体环境均可。
热形变疲劳试验
创新的测试解决方案,用于根据欧洲规范ISO 12111和ASTM E2368对涡轮和电机材料进行热形变疲劳试验。
特殊的试验机设计
专门设计用于疲劳试验且已获专利
试验机机架配备了无间隙中央丝杆驱动,并通过四根钢制立柱进行精确导向以提供精确的轴向载荷
可调横梁可实现试验区域高度内的最大灵活性
驱动控制频率高(1000 Hz),这样就可精确控制各种应用的力和应变。
为了优化控制性能使用高分辨率载荷和位移测量,特别是在非常低的试验速度试验。
加载速度精确,在1μm/h至100 mm/min的测量范围内,未施加载荷或施加恒定载荷的情况下公差为设定速度的±0.1%
符合DIN EN ISO 7500-1的精密试验机
轴向对中
用于轴向对中的中央丝杆,符合ASTM E292标准
附件:用于交变拉伸/压缩载荷的固定载荷弹簧,对中性能最佳,符合ASTM E012标准
选项:用于轴向对中的对中工装,满足ISO 23788:2012和NADCAP要求(±5%的弯曲应力)
精确的试样温度
高温炉、环境试验箱或感应加热系统 – 根据试验类型所需的试验温度进行选择
一个、两个或三个试样热电偶 – 取决于试样长度
热电偶和熔炉的以试样为中心的自动夹带 - 也发生在伸长量较大和试验持续时间较长的情况下
不依赖操作人员的温度控制功能,可自动调整控制参数以适应影响因素,诸如
加热速率和目标温度
试样尺寸、材料和形状
热电偶的数量
确保温度沿试样均匀分布
达到目标温度时,无试样温度过冲
不再需要根据经验来确定各温度的控制参数
温度范围广,公差高于ISO 204和ASTM E139标准:
200°C至400°C:± 2 K
400°C至1,150°C:± 1 K
智能电子控制系统和软件
工作流程方向一致,从而将培训需求降至最低
施加载荷时应变和力受控(无级/分块)
可选用数字闭环载荷、应力和应变控制蠕变试验及应力松弛试验,以及用户定义的载荷循环
在测试性能和测试结果评估过程中易于操作
集成了温度控件,即高温控制器
试验前(加热阶段)对温度进行控制、记录和评注
数据安全概念设计完善
最佳引伸计
要获得可靠的应变测量,引伸计应与测试应用达到最佳的匹配效果。因此,选择合适的引伸计至关重要,这也是测试结果可重复的基础。ZwickRoell工程师可帮助用户选择合适的引伸计,无需靠猜测来决定是使用光学引伸计还是接触式引伸计:
非接触式引伸计videoXtens
侧向连接的接触式引伸计:
带高温传感器的makroXtens
侧入式引伸计
轴向连接的接触式引伸计:
套管式引伸计
4杆引伸计
用于测量裂纹增长的DCPD引伸计
多种试验附件
有多种机械附件可供选择,因而应用广泛,允许在环境温度、高温和超高温下使用同一台试验机进行试验。
具有不同尺寸和插槽的熔炉
温度、真空和惰性气体室
感应加热系统
试样夹具和载荷链
接触式和非接触式引伸计
安全围栏
热室解决方案
对于未来技术的变化已做好准备
模块化设计意味着试验系统可以在需要时进行转换或升级改造。此外,testControl II电子测量控制系统也会与新版本ZwickRoell软件兼容。
用于特殊应用的Kappa SS-CF试验机
热形变疲劳试验
Kappa SS-CF试验机可按照欧洲规范(CoP)、ISO 12111和ASTM E2368标准进行热形变疲劳试验。
先进蠕变试验
已获专利的Kappa SS-CF试验机在过零点时无反向间隙,能够确保高要求蠕变试验(包括CF、LCF和CFCG)的测试结果可靠。
技术概览
型号 | Kappa 50 SS-CF/ Kappa 100 SS-CF |
最大试验载荷Fmax | 50 kN/ 100 kN |
试验机架尺寸 | |
宽度 | 860 mm |
深度 | 655 mm |
高度 | 2212 mm |
试验区域深度 | 无限制 |
滚珠丝杆之间的试验区域宽度 | 720 mm |
试验区域高度,最大 | 1090 mm |
横梁行程 | 200 mm |
通过四根硬铬导向柱上的精密轴承对移动横梁进行横向导引 | 直径40 mm |
试验速度范围 | 0.001 mm/h至250 mm/min |
试验速度精度(以至少5 s或10 mm行程的间隔进行测量) | < ± 0.1 % |
位移传感器的位移分辨率 | 0.14 nm |
重量 | 700 kg |
