Kappa

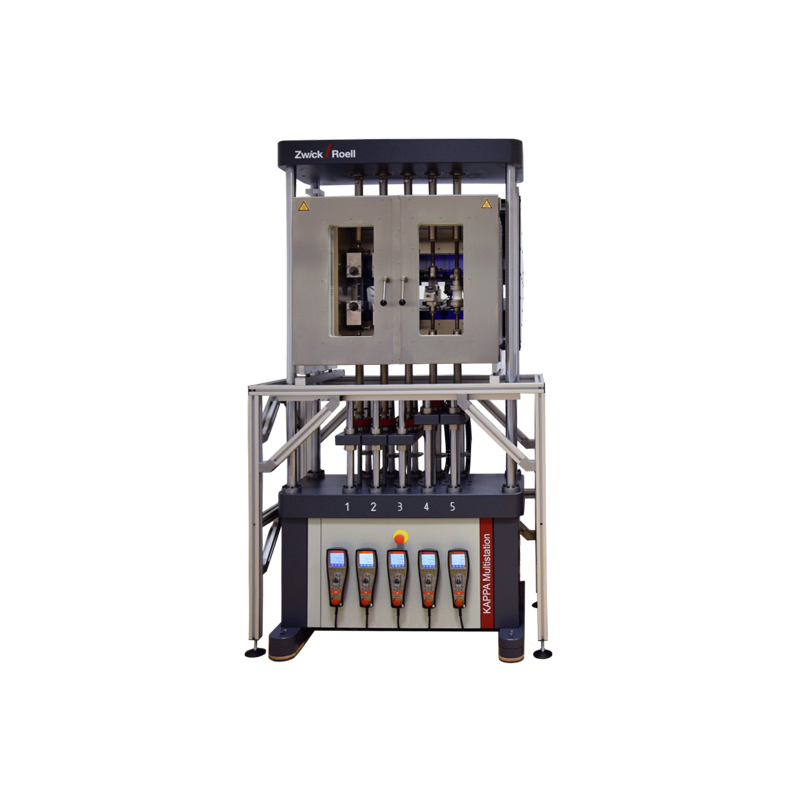

ZwickRoell 多测试工位试验机 Kappa

品牌名称:ZwickRoell

产品型号:Kappa

产品规格
产品介绍
Kappa多测试工位试验机是一台柔性的紧凑型机电蠕变试验机,具有多达六个的单独控制载荷轴。这种节省成本和空间的试验系统是各种试样材料的理想之选,堪称塑料和复合材料蠕变试验的专业化试验系统。灵活的试验系统非常适合在现代化开发和测试实验室中更改试验任务,因为该系统可用于环境温度、低温和高温以及湿度条件下的诸多应用。
渠道商
产品详情

产品概述

Kappa多测试工位试验机是一台柔性的紧凑型机电蠕变试验机,具有多达六个的单独控制载荷轴。这种节省成本和空间的试验系统是各种试样材料的理想之选,堪称塑料和复合材料蠕变试验的专业化试验系统。灵活的试验系统非常适合在现代化开发和测试实验室中更改试验任务,因为该系统可用于环境温度、低温和高温以及湿度条件下的诸多应用:

恒定载荷下的蠕变试验(拉伸、弯曲和压缩试验)

蠕变试验直至断裂

蠕变失效

应力失效

伸长量恒定的应力松弛试验

力、应变和温度序列(无级/分块)下的力和应变控制试验(闭环)

柔性载荷下的试验,例如载荷增加速率恒定

延时试验方法,如SIM、TTS、SSM

准静态试验也可以使用该试验机进行


特殊的试验机设计

采用坚固的试验机架设计,节省了成本和空间:

一个试验机架中有五或六个独立控制的载荷轴

按照ASTM E292标准,配备了中央丝杆驱动,并通过两根钢制立柱进行精确导向以提供精确的轴向载荷

载荷链拥有最佳的同轴度,符合ASTM E1012标准

每个载荷链具有200 mm长行程

试样断裂处各载荷链之间无相互影响

加载速率精确,在1 μm/h至额定速度的测量范围内,未施加载荷或施加恒定载荷的情况下,公差为设定速度的±0.1 %

符合DIN EN ISO 7500-1的精密试验机



精确控制

单独且独立控制的载荷轴允许在闭环中进行力和应变控制试验。

为了优化控制性能使用高分辨率载荷和位移测量,特别是在非常低的试验速度试验。

驱动控制频率高,达到1000 Hz,因而可快速、精确地对力和应变进行控制

加载速率精确,在1 μm/h至额定速度的测量范围内,未施加载荷或施加恒定载荷的情况下为设定速度的± 0.1 %

载荷范围可无级调节(20 N至10 kN),精度达到ISO 7500-1标准的1级



一致的温度

所有载荷轴共用的环境试验箱可确保温度精确:

温度范围-40 °C至+250 °C

在±3 K公差范围内

使用液氮(LN2)冷却

承载式不锈钢外壳,前后两侧带有视窗

通过两个加热线圈和两个风扇实现最佳的热分布(气流原理)

配备PT100温度传感器和聚四氟乙烯衬套,用于载荷链的上下馈通

环境试验箱具有内部照明装置,用于观测测试进程



非接触式引伸计

根据ISO 899-1的建议,采用非接触式videoXtens视频引伸计进行应变测量,因而对试样没有任何影响。

每个试验轴都配备独立的高精度摄像机

摄像机采用固定定位方式,可快速、精确地进行测量

应变测量精度满足1级标准(根据要求可满足0.5级标准)

对试样无机械影响,因为不需要传感器臂

对温度无影响,因为从后面通过视窗进行应变测量

试样标记选项多种多样

初始标距长度和测量范围灵活多变

可在环境试验箱的整个温度范围内应用

非常适合拉伸、压缩和弯曲试验



灵活的环境条件

集成了温度和湿度控制功能,可轻松模拟不同的环境条件:

加热:RT +15°C至+250°C

使用LN2进行加热和冷却:-70°C /-40°C至+250°C

使用制冷装置进行加热和冷却:-40°C至+250°C 1

湿度可控环境下的加热和冷却:

+20°C至+90°C,相对湿度20%至90% 2

符合标准的公差:温度± 2°C,相对湿度± 5%

可将要点3和要点4结合起来

可将要点3和要点4结合起来



智能电子控制系统和软件

testXpert测试软件确保

- 试验设置迅速、快捷

- 运行试验时操作简单

- 测试结果易于评估

工作流程一致,因而培训工作量降至最低

施加载荷时可根据需要对力和应变进行控制

集成了温度控件,即温度控制器

在加热阶段,甚至在开始试验前,可通过输入设定值并连续进行记录和评注来对力和温度进行防篡改设置

数据安全概念设计完善



技术概览

型号

Kappa多测试工位试验机

每个试验轴的最大试验载荷Fmax

10   kN

试验轴的数量

最大6

轴之间的距离

105   mm

横梁行程,最大

200   mm

通过两根硬铬立柱上的精密轴承对移动横梁进行横向导引

直径30   mm

试验速度范围

0.001   mm/h至100 mm/min

回程速度

100   mm/min

试验速度精度(以至少5 s或10 mm行程的间隔进行测量)

<   ±0.1 %

位移传感器的位移分辨率

0.0025   µm

试验系统尺寸


宽度

1197   mm

深度

1233   mm

高度

2116   mm

重量

1200   kg

供电电压

230   VAC

每个试验轴已安装的电力载荷

400   VA
