产品详情

产品概述

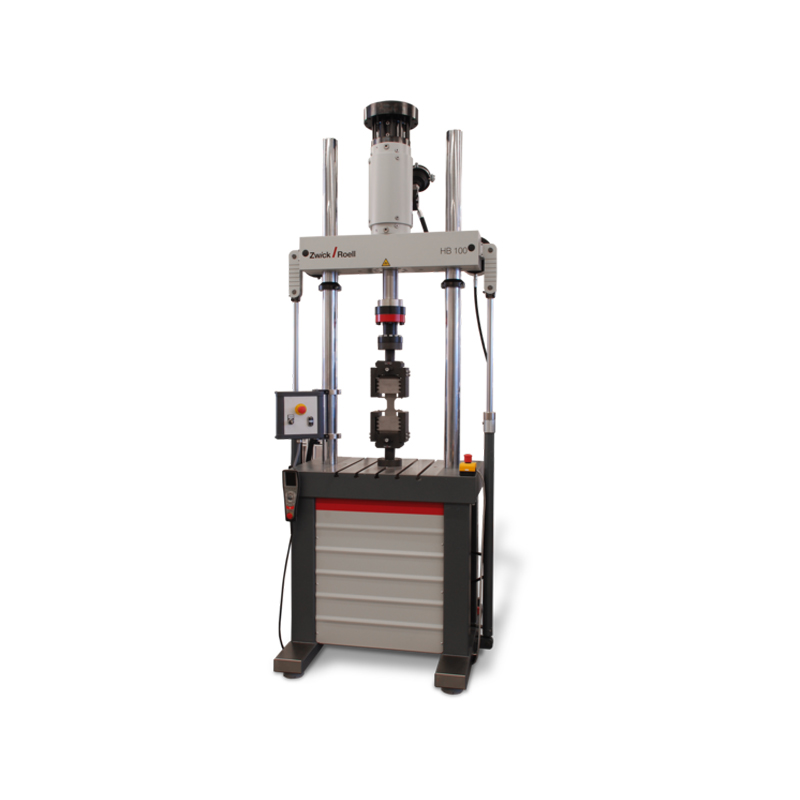

HB试验机机架50至2,500kN载荷的标准型号的试验作动缸处于试验区域上方。除了标准高周疲劳试验外，整合了T型槽平台的型号还可以在试验机上进行弯曲试验和部件试验。

试验机架的特性为具有极其高的刚性和固有谐振频率，非常高的对中精度，避免了不希望发生在试样上的弯曲现象。

我们动态试验产品线的最后一个元素是生产所有必要的配件，如液压动力源、电液伺服试验作动缸或液压分配器。我们的产品线不断扩大，通过一项不断开发和加入新产品的计划，使我们能够满足客户最苛刻的质量要求，同时不断提高产品质量。

优势及特点

4个额定等级从50kN至2500kN

电动作动缸安装在上横梁

方便的工作高度

液压夹具和调整装置能简单定位上横梁

全面多样的附件，包括气动夹具，压缩圆盘，弯曲试验装置等。

符合CE机械指令的安全防护装置

整合T型槽试样夹具的型号适用于部件的疲劳试验

技术概览

50kN-500kN

动态额定试验力	50	100	250	500	kN
横梁夹持	电动液压	电动液压	电动液压	电动液压
横梁调整行程	电动液压	电动液压	电动液压	电动液压
AG100 - 带100mm行程作动缸的试验机架最大高度	3175 (3675)¹	3259 (3759)¹	3523 (4023)¹	4045 (4545)¹	mm
AG250 - 带250 mm行程作动缸的试验机架最大高度	3475 (3975)¹	3559 (4059)¹	3823 (4323)¹	4345 (4845)¹	mm
AG400 - 带400 mm行程作动缸的试验机架最大高度	-	3859 (4359)¹	4123 (4623)¹	4635 (5135)¹
A - 最大柱高度	2690 (3190)¹	2690 (3190)¹	2900 (3400)¹	3250 (3750)¹	mm
AK - 竖立时的倾斜尺寸	2820 (3320)¹	2820 (3320)¹	3060 (3560)¹	3500 (3980)¹	mm
B – 试验机架最大宽度	1079	1079	1197	1525	mm
C – 试验机架最大深度	780 (1020)²	780 (1020)²	1130 (1130)³	1130 (1370)²	mm
D1 - 柱间距	565	565	670	800	mm
E – 立柱直径	80	80	100	120	mm
F – 下横梁的上边缘高度4	950	950	890	900	mm
G – 试验区域的最大高度5	1510 (2010)¹	1510 (2010)¹	1705 (2205)¹	2120 (2620)¹	mm
H - 试验区域的最大作业高度6	1434 (1934)¹	1434 (1934)¹	1614 (2114)¹	2020 (2520)¹	mm
J – 横梁调整路径	1000 (1250)¹	1000 (1250)¹	1150 (1400)¹	1250 (1400)¹	mm
不带T型槽平台的重量7	899 (945)¹	895 (941)¹	1361 (1430)¹	3660 (3780)¹	kg
带T型槽平台的重量7	1137 (1182)¹	1133 (1178)¹	2082 (2232)¹	4860 (4980)¹	kg
横梁间距为1000 mm时的机架刚度8	730	730	988	1529	kN/mm
横梁间距为1000 mm时的机架刚度3	870	870	1332	1848	kN/mm
订货号
标准高度	077533	924779	040159	079720
带T型槽平台的标准高度	077370	079752	040158	079728
超高设计高度+ 500 mm	750972	077534	079755	079721
带T型槽平台的超高设计高度+500 mm	077535	079753	079756	079733

1、高度增加500mm的变型版本

2、带T型槽平台的变型版本

3、带T型槽平台的版本

4、含减振支脚

5、上下横梁之间的距离

6、活塞缩回时活塞法兰和上横梁之间的距离

7、不带作动缸、力传感器或任何工具的重量

8、标准工作平台
