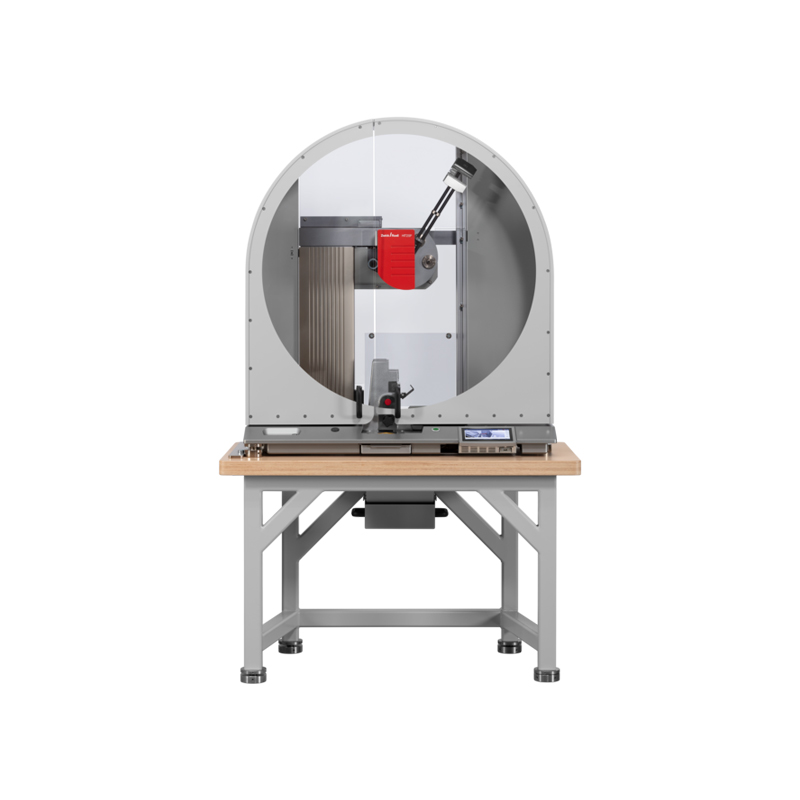

塑料冲击采用摆锤冲击试验机-准确，可靠及操作便捷

在高分子行业，除拉伸与弯曲试验，夏比冲击测试是最常见的一种力学测试。 ZwickRoell的HIT摆锤冲击试验机可为客户提供高精度与高性价比的解决方案。

优势

HIT系列的摆锤冲击试验机可自动识别使用的摆锤型号，保证所得到的测量值在正确的范围以及遵循使用的标准。

全球首次采用双碳棒作为锤摆这种设计保证了冲击方向的高刚度，并保证锤头的重心在冲击点处的高度集中。

每个锤摆配备了快速更换装置。保证了锤摆的更换效率，并且不需要任何工具。

可选配低磨损的碟形刹车。

操作的便捷性是HIT摆锤冲击实验设备的主要特点。控制系统易于操作，符合人体工学设计，尽可能帮助避免用户疲劳。

电子控制系统中包含高分辨数字编码器，用于精准测量冲击过程中摆锤的角度。RS232接口可轻松实现设备与实验室数据管理系统的连接。电脑可通过USB接口进行连接。

直观人性化的触屏操作

所有测试相关参数设置与高级别系统设置相分离。向导会引导用户一步一步完成试验设置。存储的测试参数配置文件可轻松导出，并应用于其它设备。

用户管理的快速操作也适用于单机

集成用户管理系统可使得操作者每次输入的参数最少。用户只看到对他们重要的信息因此能从开始就专注于手边的任务。

灵活性，有无电脑均可使用

基于新型标准化操作逻辑，用户可轻松实现单机与电脑控制的切换

可靠的测试结果

在摆锤冲击试验机的设计过程中，为了降低仪器振动导致的实验误差，我们从试样工装与锤摆的设计出发。

ZwickRoell采用碳材料进行锤摆的加工。这样可以具备以下几个优势：

显著提升锤摆的刚度。

理想的质量分布

可重复、可再现的测试结果。

测试范围最大可达到总势能的80%。更高的仪器与锤摆质量比使之成为可能。

冲击工装的更换非常方便快捷，高精度导轨使得工装与底座间的匹配重复性更好。

人机工程学设计

操作的便捷性是HIT摆锤冲击实验设备的主要特点。设备的操作与控制部分可实现触手可及。

更换工装，轻轻拧开固定螺丝即可。工装即可通过导轨滑出，需要更换的工装随即滑入。定位块确保工装位置的可重复性。

摆锤可通过快速解锁装置进行更换，无需额外工具，简化了操作流程，节省时间。

废样通过集成在设备中的托盘进行收集。

简洁，操作方便的控制键盘。序列测试过程中，其结果可通过液晶显示屏轻松读取。

稳重的支撑架与牢固底座

焊接的桌架保证了桌子整体高刚度，同时，采用大尺寸桌脚，使得桌子更加稳固。支撑桌上的定位线与冲击试验机的框架完美重合。HIT摆锤冲击试验机专用桌子由防振铸造金属制成，其与试验机的重量比例满足标准要求。三个结实的可自锁水平桌脚确保整体桌子更加牢固，并轻松实现仪器的水平调节。这意味着您可在任何实验室环境下获得可靠的测试结果。

智能摆锤冲击试验

ZwickRoell所设计的锤摆经过严格计量后，其质量数据均以可读取电子二维码形式记录于每只锤摆上。

因此，每个锤摆可识别其相对应的测试标准，测试种类，能量范围，起始角度以及其它物理数据。同时，锤摆与空气及其支撑之间的摩擦数据也被存储于仪器之中因此，测试误差可被消除。

灵活选择摆锤起始角度可使得测试参数更加优化，如冲击速度和冲击能量损失，冲击测试后，电机驱动摆锤会自动回到起始位置。

全面的安全设计

为防止操作人员受到断样伤害，防止摆锤下落过程中发生事故，ZwickRoell提供多种防护方案。

夏比冲击过程中，试样夹持工装上的防护装置确保试样断裂后仍保持于设备中

可转动安全罩确保操作流程可优化，如悬臂梁冲击测试。

电子联锁安全装置消除了测试过程中的空气干扰，并防止样品破碎后外溅。双手操作触发，防止摆锤下落过程中发生意外。

testXpert III与仪器化

ZwickRoell测试软件可显示所有冲击参数并记录于结果图表中，以便用户对测试数据进行深入评估。

数据可方便安全存储：

测试报告依据标准生成

软件testXpert III中包含测试序列

自动输出到数据库中

仪器化冲击测试可获得更多的材料动态力学信息，以便进行断裂机理研究及断裂失效评估。仪器化摆锤与扩展电路系统可准确记录高速冲击过程中的数据，记录样品断裂的过程。

低温快速测试

低温冲击强度是材料的关键力学参数。针对低温试样，ZwickRoell可提供温度环境箱与试样夹对于低温测试，首先，试样需要在冷却箱中进行降温。试样夹被固定于进样器上，装配到HIT摆锤冲击试验机中。从而保证试样可被快速方便取出并进行测试

技术概览

HIT5P,高达5焦耳

型号	HIT5P
订货号	1064343
使用	配备电脑
势能	5 (3.69 ft Ibf)	焦耳
尺寸：
总高度，约	684	mm
总宽，约值	680	mm
总深，约值	429	mm
重量：
不包含工装，约值	70	kg
带标准工装，约值	75	kg
测试结果，数值	冲击能量（%），冲击能量（焦耳）冲击强度（千焦/米2）
单位	国际单位，公制单位，美制单位
控制功能	摩擦与摩擦校正，摆锤垂直设置，摆动周期
校正功能	空气与支撑摩擦，动态耦合合能（冲击拉伸测试）
接口	•以太网端口，连接电脑 •2 个 USB 端口，连接打印机或 USB 记忆棒和USB多路连接器 •2x RS232 接口
脉冲分辨率	0.018	°
电源	100 ...240, 50/60, 70	V, Hz, W

HIT5.5P,高达5.5焦耳

型号	HIT 5.5P
订货号	1064347
使用	配备电脑
势能	5.5 (4.06 ft Ibf)	焦耳
尺寸：
总高度，约	990	mm
总宽，约值	870	mm
总深，约值	573	mm
重量：
不包含工装，约值	136	kg
带标准工装，约值	150	kg
测试结果，数值	冲击能量（%），冲击能量（焦耳）冲击强度（千焦/米2）
单位	国际单位，公制单位，美制单位
控制功能	摩擦校准，摆锤垂直位置，摆动周期，仪器化数据显示
脉冲分辨率	0.018	°
接口	•以太网端口，连接电脑 •2 个 USB 端口，连接打印机或 USB 记忆棒和USB多路连接器 •2x RS232 接口
电源	100 ...240, 50/60, 70	V, Hz, W
压缩空气	6，干燥，无油（需要压缩空气驱动附件）	bar

HIT25P,高达25焦耳

型号	HIT25P	HIT25P锤摆提升
订货号	1064351	1064349
使用	配备电脑	配备电脑
势能	25 (18.45 ft Ibf)	25 (18.45 ft Ibf)	焦耳
尺寸：
总高度，约值	1162		mm
总宽，约值	1080	1080	mm
总深，约值	583	658	mm
总高度，约		1162
重量：
不包含测试公工具，约值	258	278	kg
包含滇西测试工具	285		kg
包含标准测试工具		305
测试结果，数值	冲击能量（%），冲击能量（焦耳）冲击强度（千焦/米2）	冲击能量（%），冲击能量（焦耳）冲击强度（千焦/米2）
单位	国际单位，公制单位，美制单位	国际单位，公制单位，美制单位
控制功能	摩擦校准，摆锤垂直位置，摆动周期，仪器化数据显示	摩擦校准，摆锤垂直位置，摆动周期，仪器化数据显示
脉冲分辨率	0.09	0.09	°
安全装置	安全装置，左边与右边	安全装置，电子联锁
接口	•以太网端口，连接电脑 •2 个 USB 端口，连接打印机或 USB 记忆棒USB •2x RS232 接口	•以太网端口，连接电脑 •2 个 USB 端口，连接打印机或 USB 记忆棒和USB多路连接器 •2x RS232 接口
电源	100 ...240, 50/60, 70	100 ...240, 50/60, 150	V, Hz, W

HIT50P,高达50焦耳

型号	HIT50P	HIT50P锤摆提升
订货号	1064353	1064348
嵌件	使用电脑
势能	50 (36.90 ft Ibf)	50 (36.90 ft Ibf)	J
尺寸：
总高度，约	1190	1190	mm
总宽度，约	1080		mm
总深度，约	583		mm
总宽，约值		1080
总深，约值		658
重量：
不含试验工具，约	258¹		kg
含典型试验工具，约	289¹		kg
不包含测试公工具，约值		278²
包含标准测试工具		309²
测试结果，数值	冲击能量 [%]，冲击能量 [J]，冲击强度 [kJ/m2]	冲击能量（%），冲击能量（焦耳）冲击强度（千焦/米2）
单位	SI、公制、英美	国际单位，公制单位，美制单位
控制功能	摩擦校正、摆锤垂直位置、摇摆持续时间、设备数据显示	摩擦校准，摆锤垂直位置，摆动周期，仪器化数据显示
脉冲分辨率	0.018	0.09	°
安全装置	安全装置左右两侧	安全装置，电子联锁
接口	•以太网端口，连接电脑 •2 个 USB 端口，连接打印机或 USB 多路转接器 •2 个 RS232 接口	•以太网端口，连接电脑 •2 个 USB 端口，连接打印机或 USB 记忆棒和USB多路连接器 •2x RS232 接口
电源插座	100 ...240, 50/60, 70		V, Hz, W
使用		配备电脑
电源		100 ...240, 50/60, 150

1、系统符合标准规定的重量要求，其拧到此类型试验机 (HIT 50) 所允许的台面上，或者用重型锚/螺栓固定在至少 200 kg 重的混凝土基座上。

2、系统应该满足标准中对于设备重量的要求，通过螺丝固定在相应的桌子上或者配重水泥底座至少200千克。
