P550/P1650

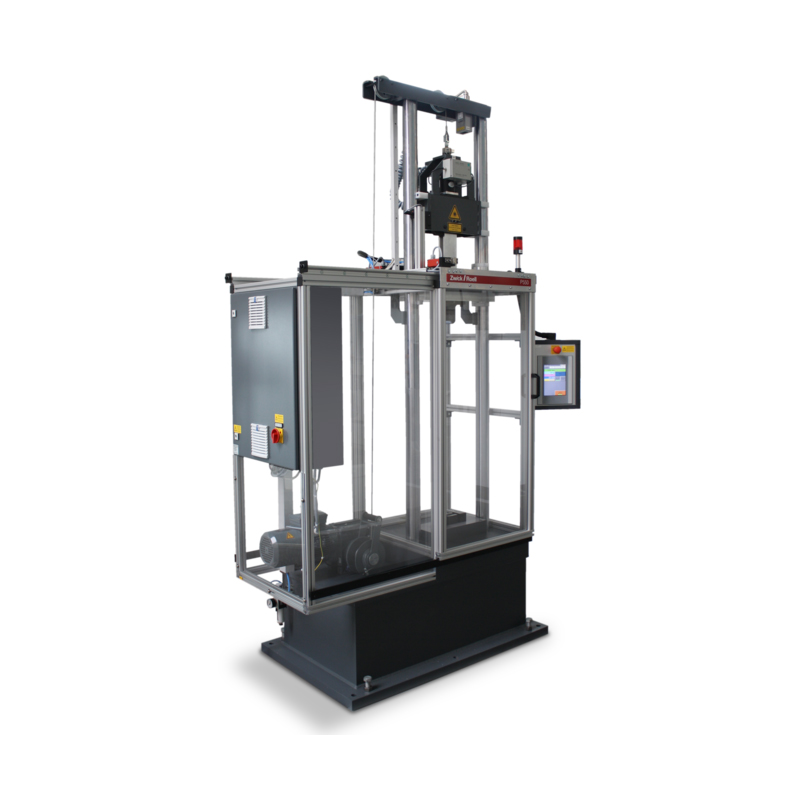

ZwickRoell 用于Pellini试验的落锤冲击试验机 P550/P1650

品牌名称：ZwickRoell

产品型号：P550/P1650

获取报价 加入询盘
产品规格
产品介绍
Pellini落锤冲击试验机有550 J和1650 J两种型号。
最大落下高度为1米或者1.3米
依据相应标准（ASTM E208 和 SEP 1325），所需的冲击能量可利用配重砝码进行实现。冲击能量将自动被计算出来。
资料下载
产品资料-ZwickRoell Pellini P550 und P1650 落锤冲击试验机
2页
渠道商
产品详情

W.S.皮里尼落锤冲击测试

如所描述的落锤冲击测试皮里尼测试被用于研究钢铁材料的脆性断裂趋势，用于评估其止裂行为，依据标准ASTM E208 和 SEP 1325。

在皮里尼测试过程中，落锤冲击到直角弯曲的试样顶端，而试样两端被固定，在给定总弯曲变形内，导致试样的受拉伸一侧发生脆性断裂。该脆性断裂始于带有缺口的焊接接口处，即起裂点。

在皮里尼测试中，需要确定由人为起裂点所导致的脆性裂纹是否扩展到试样的任意一侧或者被抑制住。如果裂纹扩展到试样的任意一侧，则该试样被认为发生破坏。



优势

两种型号的模块化测试系统

可替换工装夹具

安全门上的安全电路只有在所有安全触点都接触时才允许进行试验

测试空间还有独立的气动互锁装置，确保安全

触屏操作，屏幕显示包括下落高度，冲击能量、锤头质量以及理论冲击速度

下落高度可无级调控，并会在输入锤头质量以及冲击能量后自动选择

无需额外加装底座，地面承重要求：0.3 kg/cm²



特点

Pellini落锤冲击试验机有550 J和1650 J两种型号。

最大落下高度为1米或者1.3米

依据相应标准（ASTM E208 和 SEP 1325），所需的冲击能量可利用配重砝码进行实现。冲击能量将自动被计算出来。



技术概览

用于Pellini试验的落锤冲击试验机

型号

P550

P1650


订货号

022317

024571


冲击能量

340   ...550

340   ...1650

J

最大下落高度

1000

1300

mm

锤头重量

24.8   ...56

24.8   ...130

kg

整体重量

2534

2620

kg

最大下落速度

4.4

5

m/s

尺寸




A   – 高度约

3074

3374

mm

B   – 宽度约

1550

1550

mm

C   – 深度约

840

840

mm

额定功率

2

2

kW

压缩气源

8


bar

试样




P1

否

是


P2

是

是


P3

是

是


P4

是

是


压缩空气


8




SEP试样尺寸


长度

宽度

厚度


P1

360   ± 10

90   ± 2.0

25   ± 0.3

mm

P2

130   ± 10

50   ± 1.0

19   ± 0.2

mm

P3

130   ± 10

50   ± 1.0

16   ± 0.2

mm

P4

130   ± 10

50   ± 1.0

13   ± 0.2

mm



美标规定试样尺寸


长度

宽度

厚度


P1

356

89

25.4

mm

P2

127

51

19

mm

P3

127

51

15.9

mm
