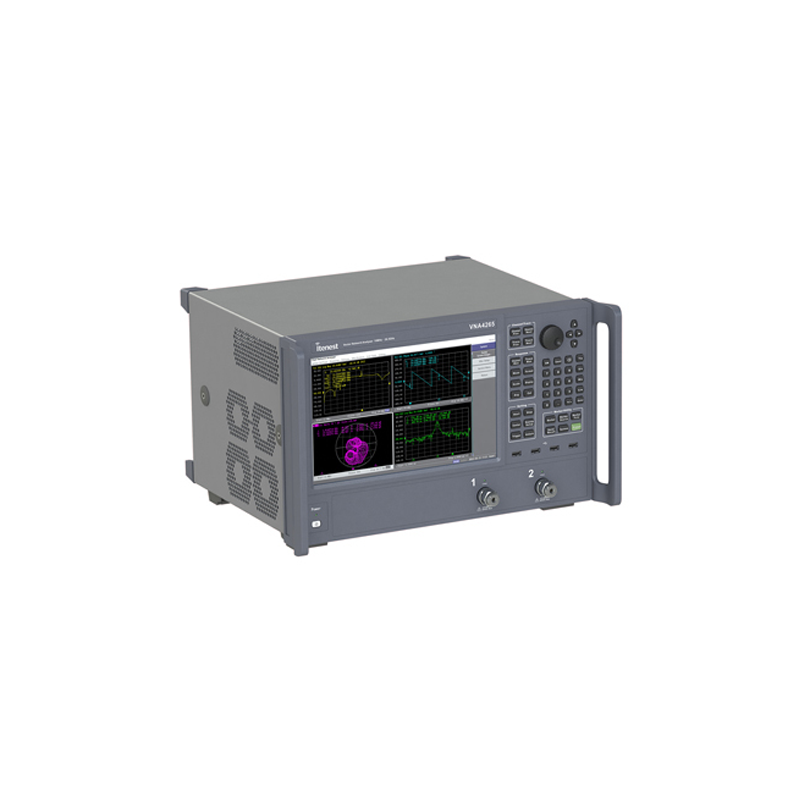

极致汇仪 矢量网络分析仪 VNA4265

品牌名称:极致汇仪

产品型号:VNA4265

产品规格
产品介绍
VNA4265是一款频率范围为10MHz~26.5GHz的矢量网络分析仪,可覆盖客户对于C/X/Ku/K波段微波产品的测试需求。
资料下载
渠道商
产品详情

产品介绍

VNA4265是一款频率范围为10MHz~26.5GHz的矢量网络分析仪,可覆盖客户对于C/X/Ku/K波段微波产品的测试需求。可广泛应用于微波通信、卫星通信、航天军⼯等领域的研发、生产测试。搭配12.1寸触控屏以及实体功能按键,方便客户各种调试操作。

VNA4265为客户提供一流的系统指标性能,其动态范围、迹线噪声、测试精度、测试稳定等矢网关键指标均达到国际领先水平,确保客户每一次测试数据可靠准确。

VNA4265具备完备的矢网测试分析功能以及校准算法,并且支持市场上大部分机械及电子校准件,满足客户灵活多样的测试需求及使用方式。同时也提供丰富的外设接口,方便客户搭配其它测量设备、控制监控设备搭建各种测试系统,同时也提供丰富的软件接口可以满足客户的各种自动化测试需求。



产品特性

提供14GHz 、20GHz、 26.5GHz 以及2 Ports、4 Ports配置,便于客户灵活选择

超低迹线噪声:2mdB rms(typ.)@IFBW=70kHz

优秀的动态范围:135dB@26.5GHz(typ.)

输出功率范围:-55dBm~+10dBm

支持TDR时域阻抗测试

完备的校准算法(包括SOLT、SOLR、TRL、响应校准等)

支持主流的机械和电子校准件

支持自动端⼝延伸,夹具仿真等功能

兼容主流产品的软件UI,符合用户的操作习惯

兼容主流产品的VISA和SCPI等控制接口,兼容客户现有的测试软件



技术参数

系统测量范围

频率范围

10MHz至 26.5MHz

测试端口数

2 或 4

测试端口连接器类型

NMD 3.5毫米

输出功率范围

-55dB至+10dB

系统阻抗

50Ω

频率设定分辨率

1赫兹

电源设置分辨率

0.05dB

测量点数

1 至 20,001

系统带宽

10赫兹至 1.5MHz

系统动态范围1:

(射频范围固定模式=关闭)

@IFBW=10Hz

10MHz至 6MHz

135dB

6KMHz至 20KMHz

132dB

20GHz 至 26.5GHz

130dB

测量精度(不确定度)

走线噪声:测量功率=最大输出功率

传输

10MHz至6MHz(IFBW=70kHz)

4mdB 有效值/0.03度有效值

6GHz 至 26.5GHz(IFBW=70kHz)

3mdB 有效值/0.02 度有效值

反射

10MHz至6MHz(IFBW=70kHz)

5mdB 有效值/0.03 度有效值

6GHz 至 26.5GHz(IFBW=70kHz)

3mdB 有效值/0.03度有效值
