RBT系列

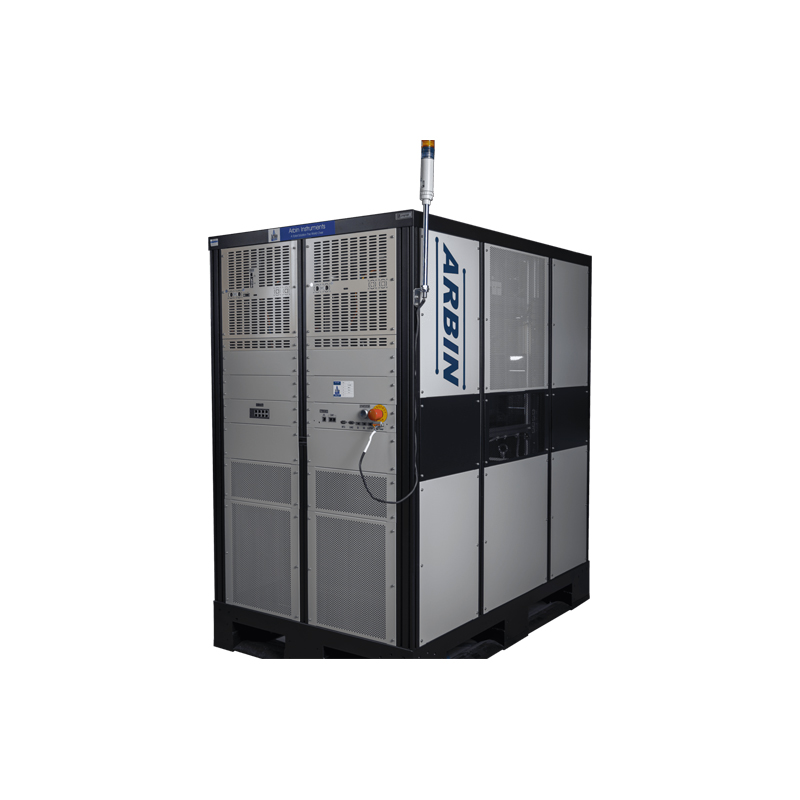

Arbin 回馈式电池测试仪 RBT系列

品牌名称:Arbin

产品型号:RBT系列

产品规格
产品介绍
Arbin的回馈式电池测试系统RBT系列是专门为测试高功率电池组而设计的。这些电池组测试系统的设计考虑到了电动汽车、军事技术和电网储能应用,可以模拟复杂多变的充放电应用,如工况曲线模拟、启动电流应用以及其他自定义曲线。每个RBT系统内的再生电路允许将放电能量回馈至电网,支持电压高达1500V、最大功率高达1MW的测试应用,使其成为更经济、更可靠的电池测试解决方案。
资料下载
渠道商
产品详情

产品概述

Arbin的回馈式电池测试系统RBT系列是专门为测试高功率电池组而设计的。这些电池组测试系统的设计考虑到了电动汽车、军事技术和电网储能应用,可以模拟复杂多变的充放电应用,如工况曲线模拟、启动电流应用以及其他自定义曲线。每个RBT系统内的再生电路允许将放电能量回馈至电网,支持电压高达1500V、最大功率高达1MW的测试应用,使其成为更经济、更可靠的电池测试解决方案。



Arbin的RBT系列标准型号

低电压

小型模块和电池组测试,最高可达200V

电压从60V到200V

电流范围从100A到1000A


RBT   60V

RBT   100V

RBT   200V

电压范围

5V 至60V (0V可选)

5V 至100V(0V可选)

5V 至200V(0V可选)

通道最大电流

100A至1000A

100A至1000A

100A至1000A

通道数

2~18+

2~18+

2~18+



中压

中型模块和高达600V的电池包

电压从400V到600V

电流范围从100A到1000A


RBT   400V

RBT   500V

RBT   600V

电压范围

15V 至400V

15V 至500V

15V 至600V

通道最大电流

100A至1000A

100A至1000A

100A至1000A

通道数

2~12+

2~12+

2~10+



高电压

高达1,500V的高压包测试

电压从700V到1,500V

电流范围从100A到1000A


RBT   700V

RBT   800V

RBT   900V

RBT   1000V

电压范围

18V 至700V

36V 至800V (0V选项)

36至900V

36V 至1000V

通道最大电流

100A至1000A

100A至1000A

100A至1000A

100A至1000A

通道数

2~12

2~12+

2~12

2~12



Arbin的回馈式电池测试系统,提供卓越的技术指标与先进的测试功能

±0.05% FS控制和测量精度

16位的控制和测量分辨率

所有Arbin回馈式测试系统都有16位的控制和测量分辨率,以及±0.05%的FSR精度,提供业界最高质量的测试数据。

真正的双极性电源

Arbin的真正双极电源在充电/放电之间没有切换死区时间,因此可以准确地执行动态工况曲线。领先的竞争对手5ms以上的电流响应时间,有效避免工况曲线随时间推移而累计滞后。

功率因数>0.99

回馈效率>90%

100%占空比

与同类系统相比,高效的电路与高功率密度使运行成本降至最低。每个Arbin RBT系统都经过精密设计,采用冗余硬件规模制造,以处理 100%最大功率下的占空比.

0.3ms的数据取样,以每秒5ms或2000pts的速度进行数据记录

高性能的集成微控制器允许快速数据采样,并能够记录充放电过程的每一个细节。



每个RBT系统的标准配置为 多个电流量程,而且每个电流范围都可以根据你的应用进行定制。

电流上升时间 5ms或更少(不同设备规格存在差异)。

所有的通道都是完全独立的,但也可以组合成 并联运行,以提高电流处理 能力。支持通道间能量分配管理。



RBT回馈式电池测试设备--用于复杂工况模拟

Arbin的RBT系列电池测试设备能够进行高速动态模拟。用户可以上传自定义的数据或通过CAN通信数据变量进行动态控制模拟。

主要特点

支持的文件类型:时间与电流,时间与功率,时间与负载

单文件支持高达100万行模拟数据,支持矩阵查表工作模式

真正的双极电路,因此在充电和放电之间没有切换的死区时间。

高密度数据数据采集,间隔小于5ms

与使用恒定电流和恒定电压(CC-CV)的传统电池循环相比,电动汽车电池更需要基于各种实际应用场景进行的充放电测试。这些充放电曲线是高度动态的,相对于 "传统 "测试,需要更大更快的电流输出需求。



RBT回馈式电池测试设备--CANBus通信

Arbin的RBT是可以通过CAN协议来动态控制充放电的测试仪。这一功能使用户可以通过电池管理系统(BMS)来控制Arbin的测试仪。

RBT系列的CANBus通讯功能 :

允许BMS完全控制RBT的充电/放电

轻松地导入CAN数据库并进行定制

与BMS电池管理系统的读/写集成

提供易于浏览的下拉菜单选择

创建定制的CAN报告以同步比较BMS数据

不依赖第三方设备、DLL动态库,也不需要许可证,不需要额外开发即可使用

支持CAN应用扩展、开发



RBT--安全可靠的电池组测试设备

电池组测试需要可靠性和安全性,这是Arbin的RBT系列的两个核心设计原则。为了给大功率测试提供一个安全、高性能的解决方案,最新的RBT系统具有改进的热管理、冗余微控制器以确保故障安全测试,以及内置UPS以确保在输入电源故障时的正确关机顺序。这些专用于RBT的功能是对Arbin测试设备标准安全功能的补充。
