博杰 射频开关

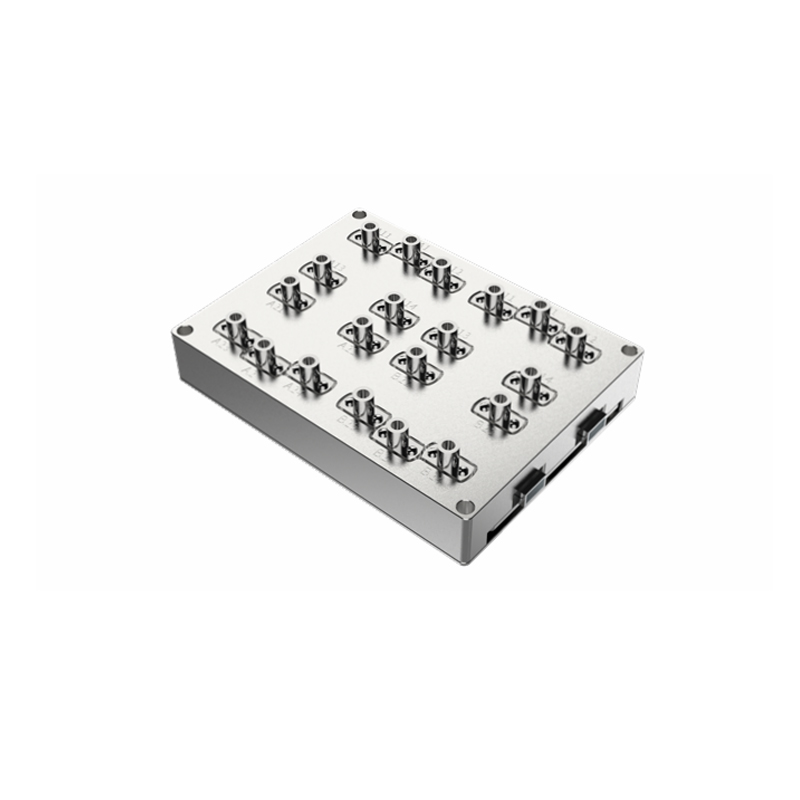

SP4T   * 4

RF   Path：SP4T*4

Frequence：DC~8GHz

Connectors：SMP

Max   power rating：2W

Option   control I/O：TTL、IIC

DCINPUT：3.3V

0.1~8GHz   6dB 最大

0.1~8GHz   30dB 最小

0.1~8GHz   1.25 最大

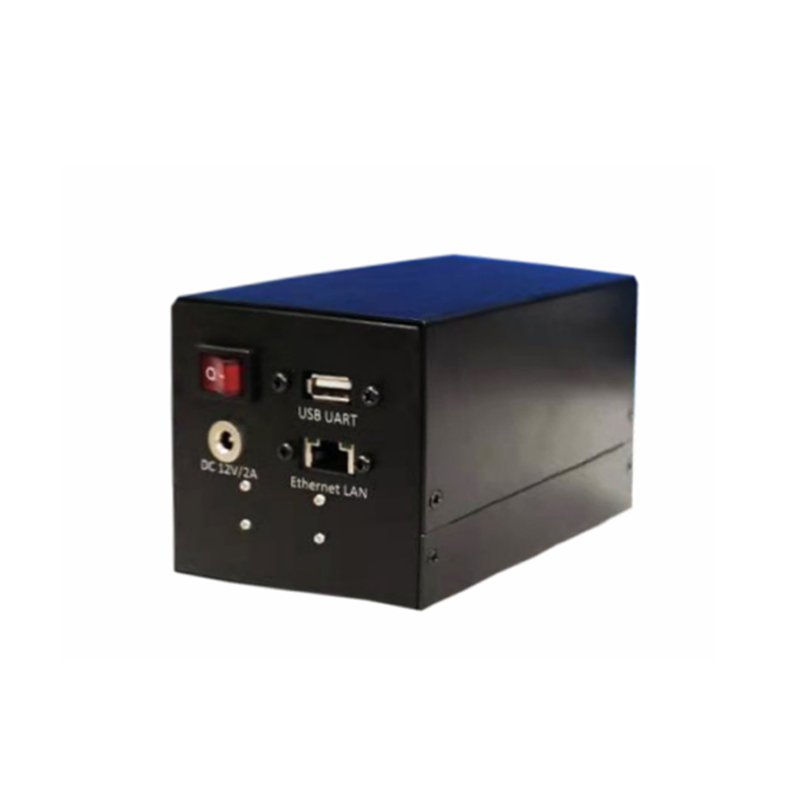

SP6T   Switch(40GHz)

RF   Path: SP6Tx1

Frequency ：DC-40GHz

Connectors:   2.92mm(F)

Max   power rating: 1 watt average into 50Ω loads

Optional   control I/O: Ethernet LAN, USB UART, RS232

DC   INPUT: 12V/2

DC-18GHz   0.6 dB 最大

18-26.5GHz   0.8 dB 最大

26.5-40GHz   1.1 dB 最大

DC-18GHz   70 dB 最小

18-26.5GHz   60 dB 最小

26.5-40GHz   60 dB 最小

DC-18GHz   1.60 最大

18-26.5GHz   1.70 最大

26.5-40GHz   1.95 最大

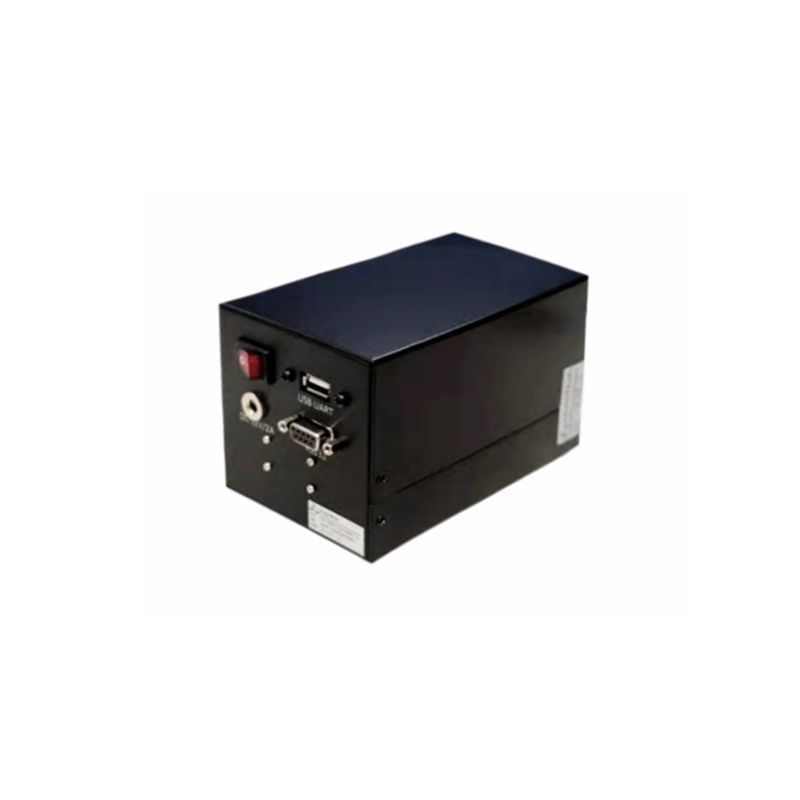

SP6T   Switch(50GHz)

RF   Path: SP6Tx1

Frequency ：DC-50GHz

Connectors:   2.4mm(F)

Max   power rating: 1 watt average into 50Ω loads

Optional   control I/O: USB UART,RS232, Ethernet

LAN   DC INPUT: 12V/2

DC-18GHz   0.5 dB 最大

18-26.5GHz   0.7 dB 最大

26.5-40GHz   0.9 dB 最大

40-50GHz   1.5 dB 最大

DC-18GHz   60 dB 最大

18-26.5GHz   55 dB 最大

26.5-40GHz   50 dB 最大

40-50GHz   50 dB 最大

DC-18GHz   1.5 最大

18-26.5GHz   1.7 最大

26.5-40GHz   1.9 最大

40-50GHz   2.2 最大
