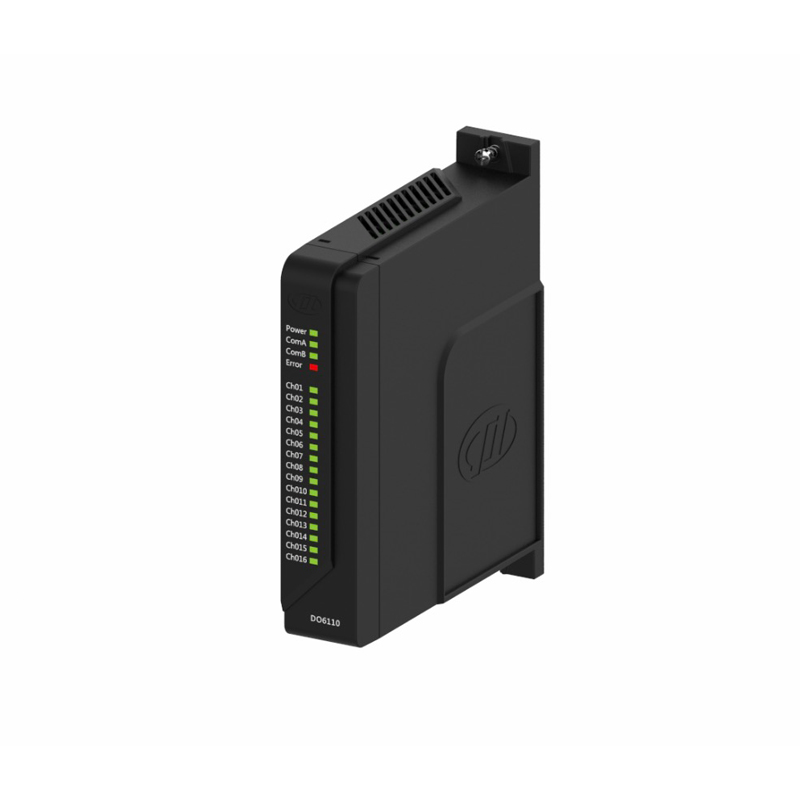

重庆川仪 DO模块

品牌名称：重庆川仪

产品型号：

获取报价 加入询盘
产品规格
产品介绍
DO模块是PAS300系统的16通道 24VDC数字量输出模块，可配合通用底座或继电器专用底座使用，模块单元由一个 I/O 模块，一个模块底座，电源总线和通讯总线构成。面板提供了丰富的状态指示灯，用来显示模块电源、通讯、通道的工作状态， 以增强工作的效率。
资料下载
选型手册-重庆川仪 PAS300 系统
10页
硬件手册-重庆川仪 PAS300 系统
118页
渠道商
产品详情

产品介绍

DO模块是PAS300系统的16通道 24VDC数字量输出模块，可配合通用底座或继电器专用底座使用，模块单元由一个 I/O 模块，一个模块底座，电源总线和通讯总线构成。面板提供了丰富的状态指示灯，用来显示模块电源、通讯、通道的工作状态， 以增强工作的效率。



产品特点

有源触点需要外接辅助电源，并通过跳线选择。不直接驱动现场设备，需要与继电器模块配置使用。

每个通道单独进行故障输出组态，可在通讯中断或道输出故障时，保持前一周期数据或输出预设安全值。

基于 Modbus 的通信协议，具有在线诊断，在线更换模块、通讯速度快，在线维护更新程序。

采用了现场电源和系统电源分开隔离供电，现场干扰不会影响数字电路和通讯。



主要参数

通道性能

类型：共负端达灵顿晶体管输出；负载：电流最大50mA@24VDC，启动电压不大于19.2V，阻抗700～3200Ω

通讯性能

协议：RS-485，MODBUS RTU扩展协议；速率：691.2 kbps

电源供电

系统：1W@24Vdc±10%；现场：5W@24Vdc±10%
