SPN

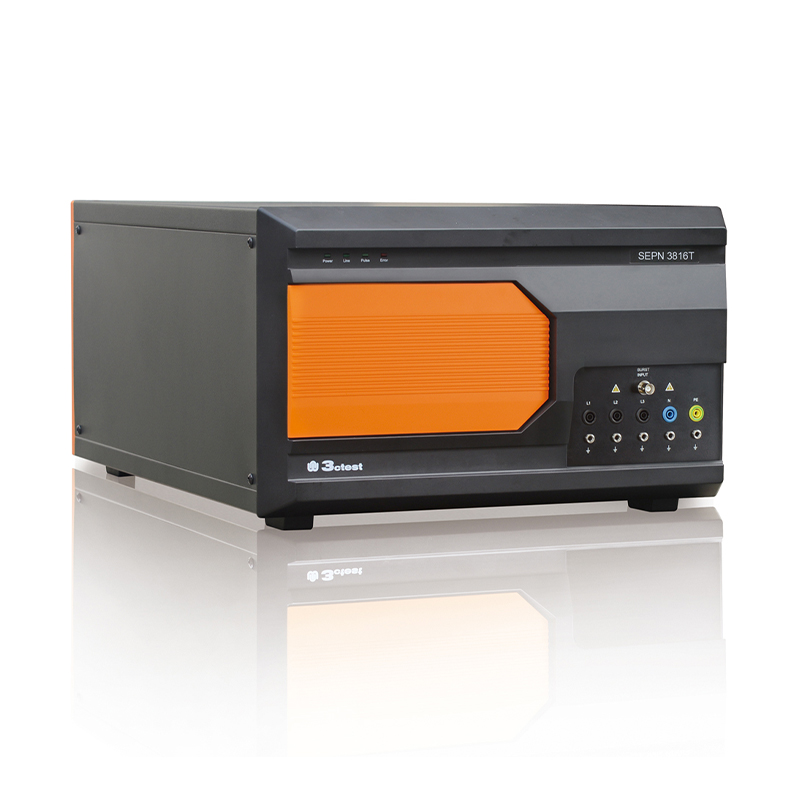

苏州泰思特 组合式耦合/去耦网络 SPN/SEPN/EFTN系列

品牌名称：泰思特

产品型号：SPN/SEPN/EFTN系列

获取报价 加入询盘
产品规格
产品介绍
SEPN、SPN、EFTN系列是集雷击浪涌和群脉冲耦合/去耦功能为一体的新一代全自动三相五线耦合/去耦网络，可满足被试品测试AC/DC交直流电源。配套CCS 600，CWS 600，EFT 500仪器使用。耦合网络可以根据客户要求定制。
资料下载
苏州泰思特 组合式耦合/去耦网络 SPN/SEPN/EFTN系列
3页
渠道商
产品详情

SEPN、SPN、EFTN系列是集雷击浪涌和群脉冲耦合/去耦功能为一体的新一代全自动三相五线耦合/去耦网络，可满足被试品测试AC/DC交直流电源。配套CCS 600，CWS 600，EFT 500仪器使用。耦合网络可以根据客户要求定制。

性能特点：

  • 可根据EUT负载定制


技术参数

符合IEC   61000-4-4 BURST电快速瞬变脉冲群测试

符合标准

IEC/EN   61000-4-4、GB/T 17626.4

测试电压范围

0.25   kV ~4.2 kV(± 10%)

极性

正、负

脉冲频率

0.1   kHz ~1000 kHz

同步

0°   ~ 360°, 1°步进设置或随机方式

耦合网络

三相自动耦合/去耦网络（具体参数详见选配部分）

符合IEC   61000-4-5浪涌抗扰度测试

符合标准

IEC/EN   61000-4-5、GB/T 17626.5

测试电压范围

0.3   kV - 6 kV（±10%）

测试电流范围

0.15   kA – 3 kA（±10%）

电流波形

波前时间: 8 μs±20%，

半峰值时间: 20 μs±20%

源输出阻抗

2   ohm

输出极性

正、负、正负交替

耦合电容

9 μF、18 μF

耦合电阻

10   ohm、0 ohm

耦合电阻可选IEC标准方式或自定义方式

同步

0°   - 360°, 1°步进设置或随机方式

耦合网络

三相自动耦合/去耦网络（具体参数详见选配部分）

通用参数

工作电源范围

AC110   V/220 V，±10%，50/60 Hz（大陆地区默认AC 220 V）

外部控制方式

25Pin   D-Bus

仪器工作状态指示

前面板LED指示、LCD 显示

检测输出方式

标准1米同轴线

EFT注入方式

同轴线

机箱尺寸

19英寸/6U

仪器重量

约50   kg

温度范围

15℃~35   ℃

湿度范围

45%~75%

气压范围

86   kPa~106 kPa
