卡尔蔡司 共聚焦显微镜 LSM 900

LSM 900 共聚焦显微镜

高级成像与表面形貌分析用多功能共聚焦显微镜

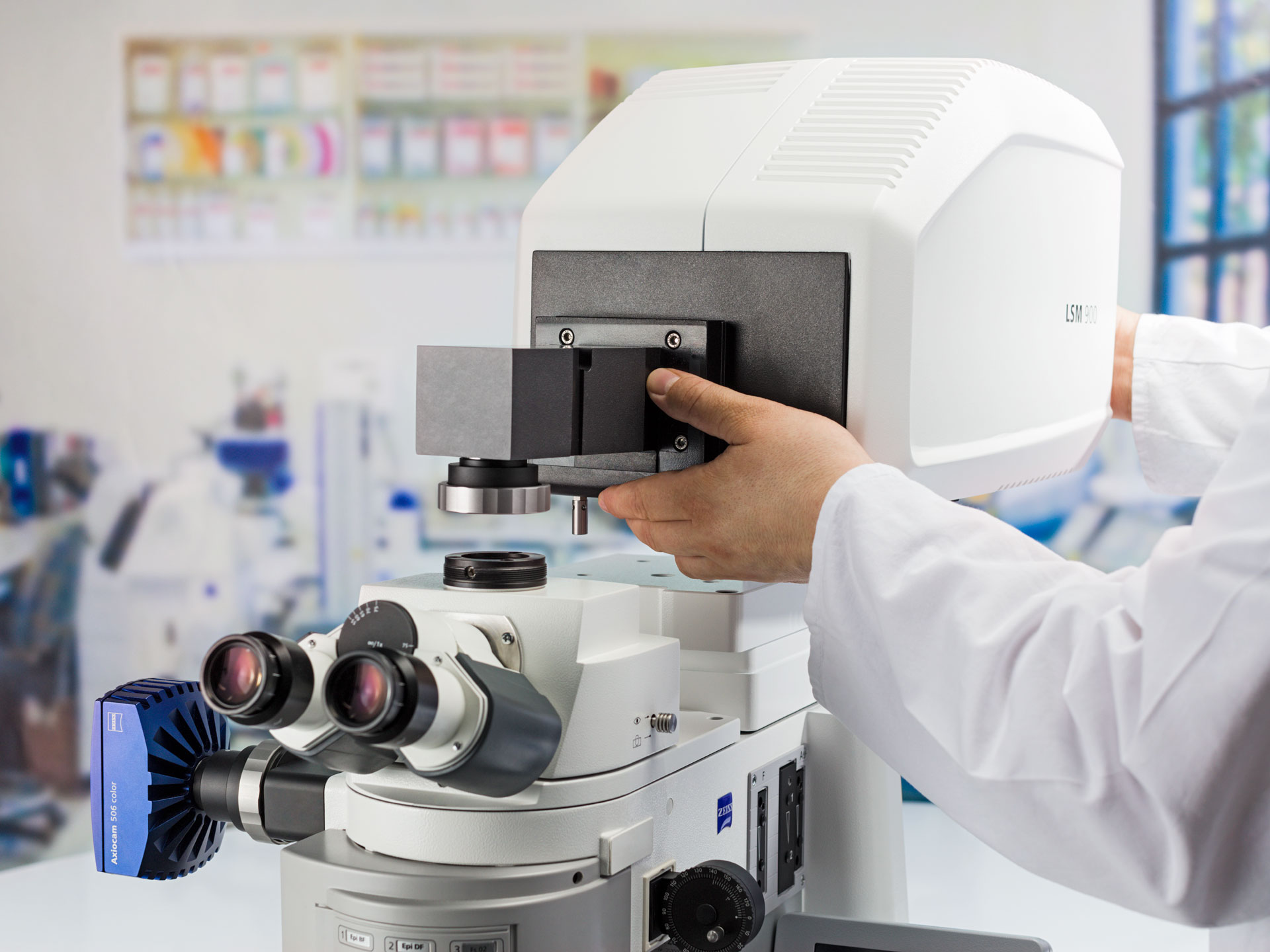

蔡司LSM 900激光扫描共聚焦显微镜（CLSM）是一台用于材料分析的仪器，可在实验室或多用户设施中表征三维微观结构和表面形貌。LSM 900可对纳米材料、金属、聚合物和半导体进行精确的三维成像和分析。将蔡司Axio Imager.Z2m正置式全自动光学显微镜或蔡司Axio Observer 7倒置式显微镜装上LSM 900共聚焦扫描头，同时具有所有的光学显微镜观察模式，以及高精度的共聚焦表面三维成像模式，您可轻松将所有功能集于一身。这些功能的使用无需切换显微镜，您将可以进行原位观察，节省大量的时间。自动化也会给您的数据采集和后期处理带来诸多便利。另外，LSM 900具有非接触式共聚焦成像的优势，例如表面粗糙度的评估。

产品优势

共聚焦原理

对整个样品进行3D成像

LSM 900显微镜系统使用激光作为光源，采集样品一定光切厚度的激光反射信号，并在三维高度上进行扫描得到光切面的图像堆栈。光路中设置有小尺寸的光栏（通常称为针孔），该针孔仅允许焦平面的光线通过，阻挡非焦平面的光线进入探测器。

• 为了对光切面进行成像，还需要控制激光束进行X、Y方向的扫描。扫描的时候，焦平面的信息会呈现亮色，而非焦平面的信息会呈现黑色。


• 移动样品和物镜的相对位置，就可以以无损方式得到一系列沿高度方向上的光切面图像堆栈。


• 分析水平图像上单个像素位置在高度上的亮度变化曲线，就可以得到当前像素位置的物体高度值。综合整个视场内所有像素位置的高度信息就可以形成测试面积上的高度分布云图。

物镜

共聚焦专用C Epiplan-APOCHROMAT高性能物镜

使用复消色差平视场校正C Epiplan-APOCHROMAT系列物镜，可以更好地满足反射光应用的严苛要求。

• 该系列物镜可以保证在可见光谱范围内具有出色的成像对比度，以及高透过率。


• 同时还可以在宽场观察模式下得到很好的微分干涉效果，以及清晰的荧光图像。


• C Epiplan-APOCHROMAT物镜专为共聚焦成像设计，在使用激光波长405 nm的情况下，能够实现全视野中最小的像差。使用这一物镜能够以更少的干扰噪声和伪影来产生更好的形貌数据，进而呈现更多样品表面细节。

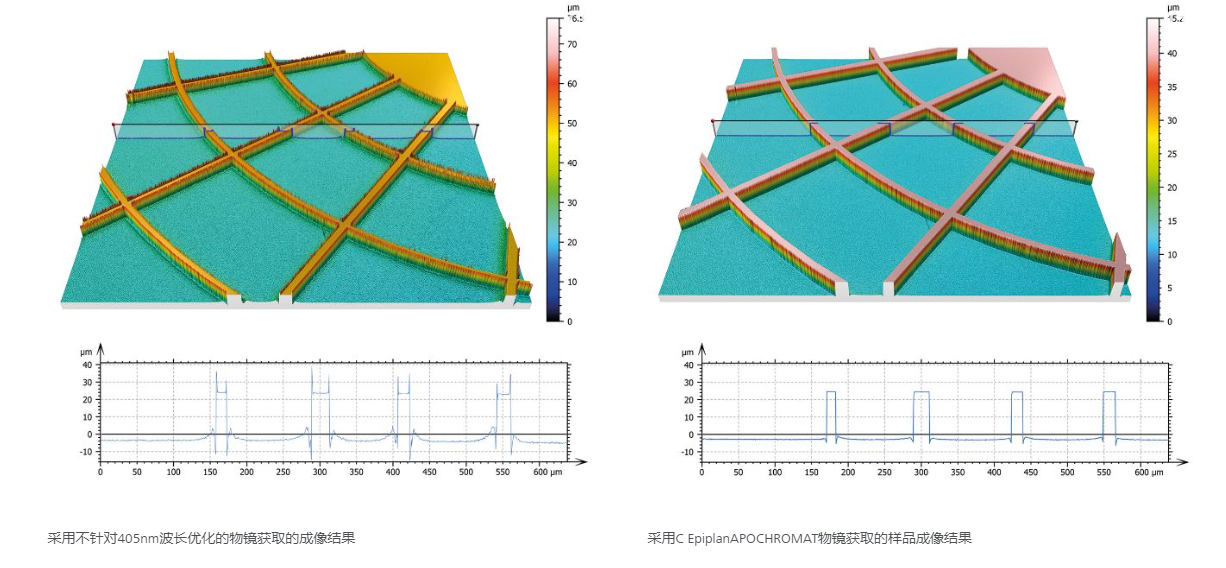

查看专为共聚焦成像设计的物镜的效果
左图中可以清楚地看到边缘的伪影和平面上的噪声，但在右图中却看不到它们。

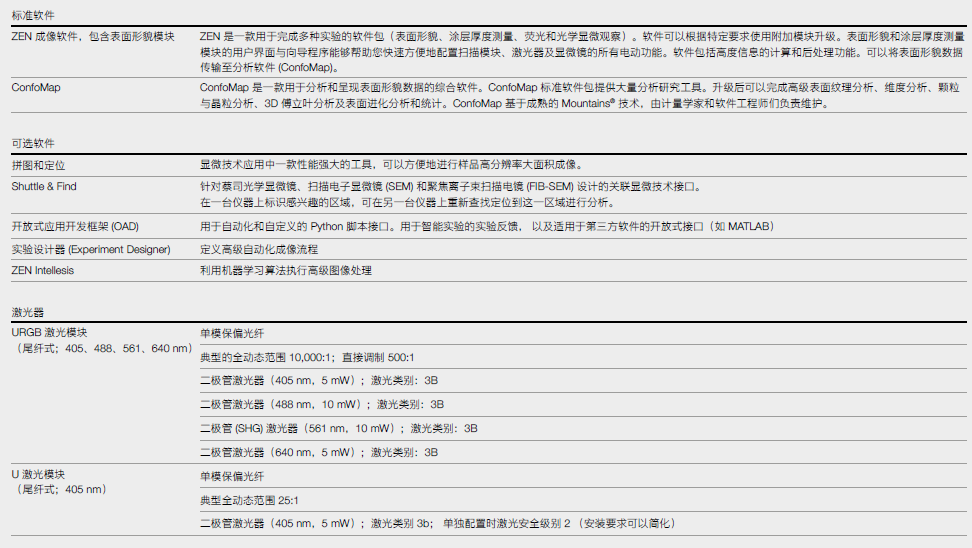

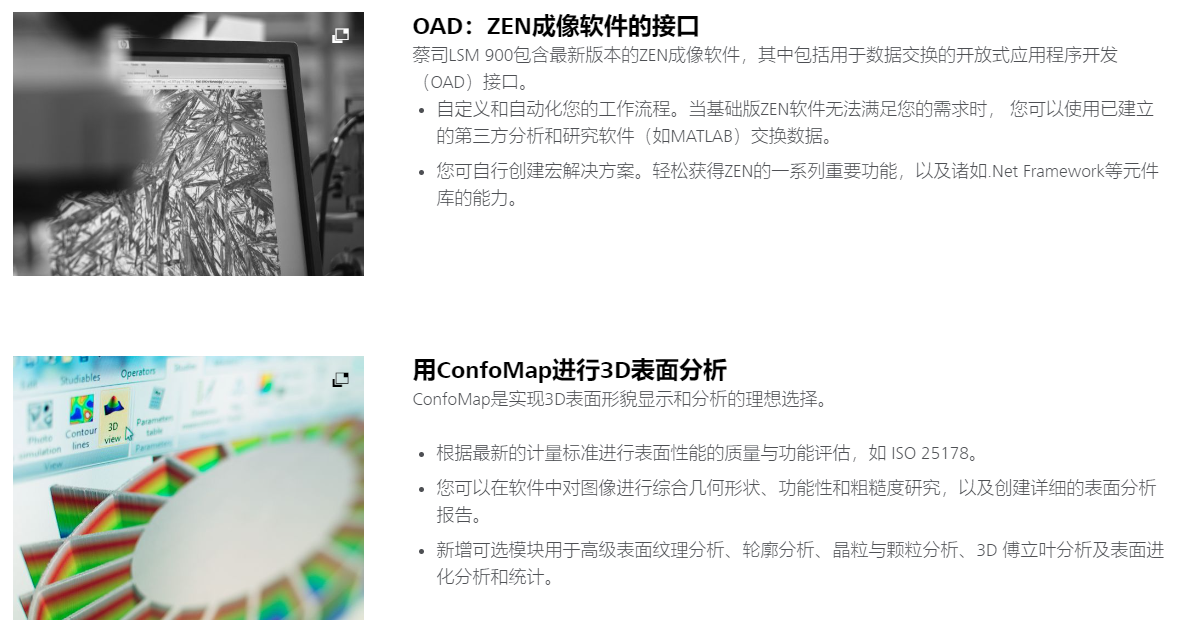

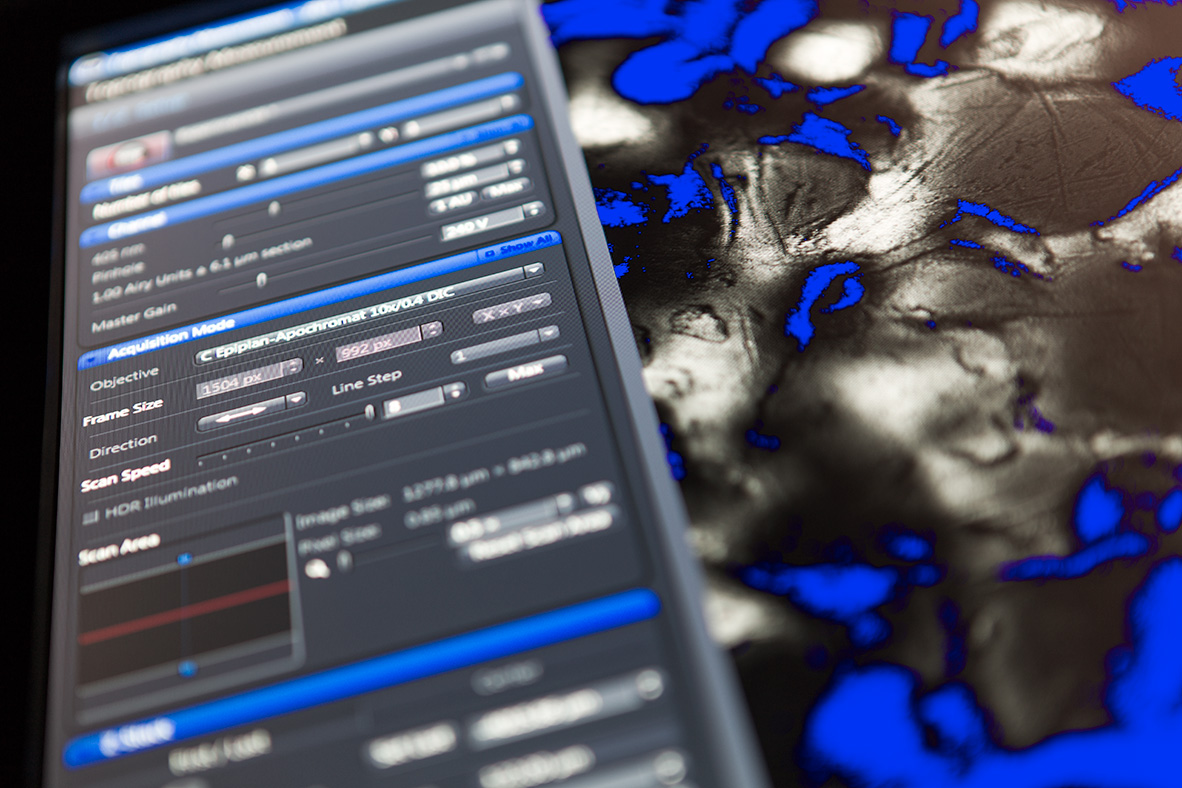

软件

激光配置
