高压大功率智能雷击浪涌耦合/去耦网络 SPN 1020S
高压大功率智能雷击浪涌耦合/去耦网络 SPN 1020S

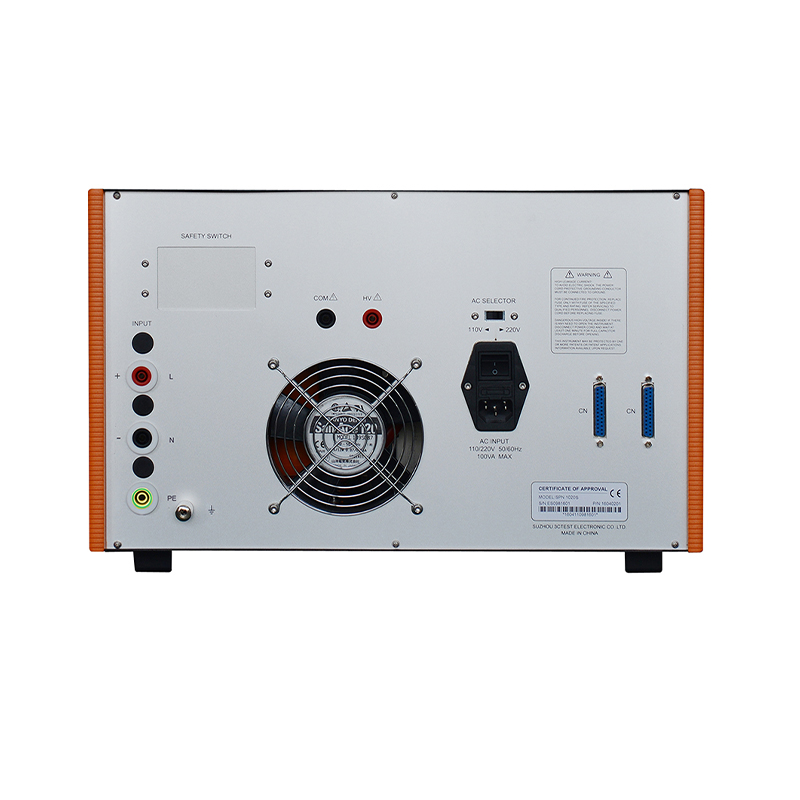

苏州泰思特 高压大功率智能雷击浪涌耦合/去耦网络 SPN 1020S

品牌名称：泰思特

产品型号：SPN 1020S

获取报价 加入询盘
产品规格
产品介绍
SPN 1020S高电压大功率智能型雷击浪涌耦合/去耦网络，实现全自动单相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS系列仪器使用，EUT负载最大能力DC 1000V 20A、AC 700V 20A，其他EUT电压、电流等级，可以根据客户要求定制。
资料下载
3Ctest 泰思特 SPN 1020S 高压大功率智能雷击浪涌耦合/去耦网络
3页
渠道商
产品详情

SPN 1020S高电压大功率智能型雷击浪涌耦合/去耦网络，实现全自动单相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS系列仪器使用，EUT负载最大能力DC 1000V 20A、AC 700V 20A，其他EUT电压、电流等级，可以根据客户要求定制。

性能特点：

  • EUT 直流负载能力DC 1000V 20A；

  • EUT 交流负载能力AC 700V 20A；

  • 半导体开关技术，EUT电源自动投切；

  • EUT电压、电流检测功能；

  • 过电压、过电流保护功能；

  • 对试验电压、极性、相位同步角度等试验参数；

  • 进行排程设置，实现全自动网络投切功能；

  • 任意线路的相位角度迭加功能。


技术参数

SPN   1020S

单相全自动耦合/去耦网络

符合   EN/IEC 61000-4-5

雷击浪涌组合波测试，电压可达8.0kV（1.2/50us），电流可达4.0kA(8/20us)

EUT带载能力

Max   AC 700V 20A 50/60Hz

Max   DC 1000V 20A

EUT带载耐短时冲击电流能力

峰值500A

EUT投切方式

自动投切

温度检测功能

允许最高温度：80℃

相位同步

L、N、PE，任意线-线、线-地相位角度迭加

45-65Hz，0°-360°，1°步进设置或随机方式

耦合路径

L、N、PE任意组合路径

耦合投切方式

自动投切

耦合电容

9uF、18uF

耦合电阻

10   ohm、0 ohm

耦合电阻可选IEC标准方式或自定义方式

耦合衰减

<2dB

EUT注入端的残余脉冲电压

不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍

机柜尺寸

19"/6U

重量

约40Kg
