产品介绍

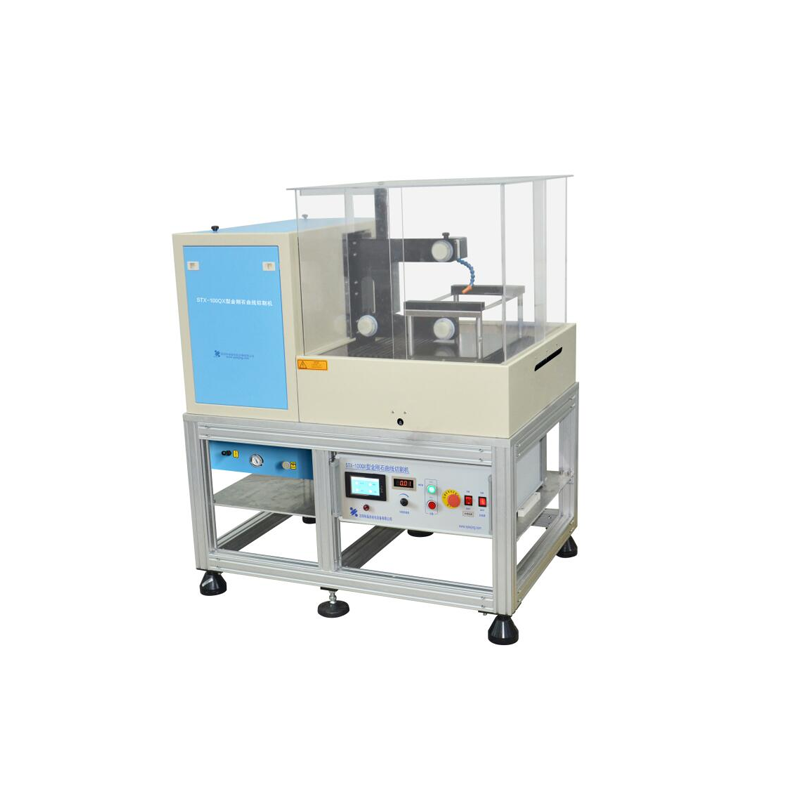

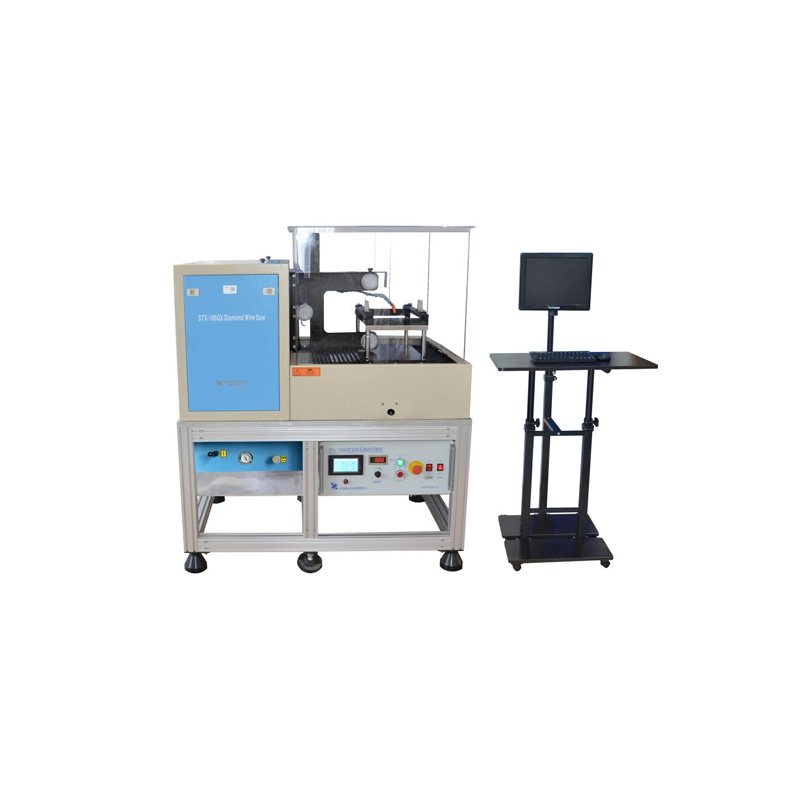

STX-100QX型金刚石曲线切割机是我公司首台使用金刚石线对非金属材料进行异形切割的设备。该设备可通过电脑绘图设置切割形状,然后金刚石线按绘图所设置的路径行走,从而切割出各种不同的形状。该设备有效解决了一些难加工材料异形切割的难题,如陶瓷、晶体、玻璃、金属、复合材料、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等进行拉伸性能测试试样的加工。该机采用绘图方式输入被切割材料的形状,不仅可以切割圆形,工字型,还可以切割任意绘制出的二维图形如飞机形、椭圆形、扇形、各种对称和非对称的二维图形等。不但可以切割薄片状的材料,而且可以切割厚度较大的材料。
产品特点
主电机带动金刚石切割线向下做定速移动,材料固定在工作台上不动,确保切割的稳定。
工作台可手动或通过程控进行360˚旋转调整。
采用气动张紧系统,使用进口气动元件,使张紧力更加稳定可靠。
PLC程序控制系统及大尺寸触屏,使操作简单快捷。
可根据您的需要设计各种配用工装卡具。
增加亚克力外罩:安全防护功能、防止切削油雾或烟尘向外扩散,保持工作环境干净清洁、有效降低设备运行噪音,有利于工作环境安静舒适
张紧装置:改用行程较大气缸进行张紧切割线,减少上线时紧线次数,提高工作效率,可选配电动上线器。
切割线速度:绕丝筒线速度提升至最大15米每秒,大大提高了切割效率。
功能用途
陶瓷材料:氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等;
晶体材料:石墨、硅晶体(太阳能多晶硅、单晶硅)、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等;
玻璃材料:硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等;
金属材料:铁、铝、铜、钛合金、镁合金等金属及合金、有色金属(硫化锌、铁氧体)等;
复合材料:PVC板、碳纤维复合材料、玻璃纤维复合材料等
岩石材料:天然岩石、玉石、陨石、裴翠、玛瑙等精密切割;各类高价值材料的精密切片;地质光片、地质薄片(沉积岩、岩浆岩、变质岩、矿石)等开方切片。
热电材料:碲化铋,碲化铅、硅锗合金等
红外光学材料:硒化锌、硫化锌、硅、锗等晶体
生物医学材料: 生物塑化标本切片(人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥,牙齿等组织学标本) ;骨科软硬组织联合切片(股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等);心脑血管支架切片,结石切片等医学组织切片;
注:材料硬度小于金刚石线的均可进行精密切割。
技术参数
电源电压 | 220V 50HZ 功率:600W |
X轴滑板行程 | 200mm,Y轴滑板行程:280mm |
最大切割厚度 | 120mm |
滑板定位分辨率 | 0.01mm |
线速度 | 0-15m/s |
XY轴运动速度 | 0.06-6mm/min |
工作台尺寸 | 220x450mm |
样品最大切割尺寸 | 200x280x120mm |
切割线张紧方式 | 气动张紧 |
产品规格 | 尺寸:长1240mm×宽1120mm×高1420mm |
可选配件
名称 | 功能类别 |
STX-2500/100QX型电动上线器 | (可选) |
STX-100QX三维精密夹具 | (可选) |
