产品介绍

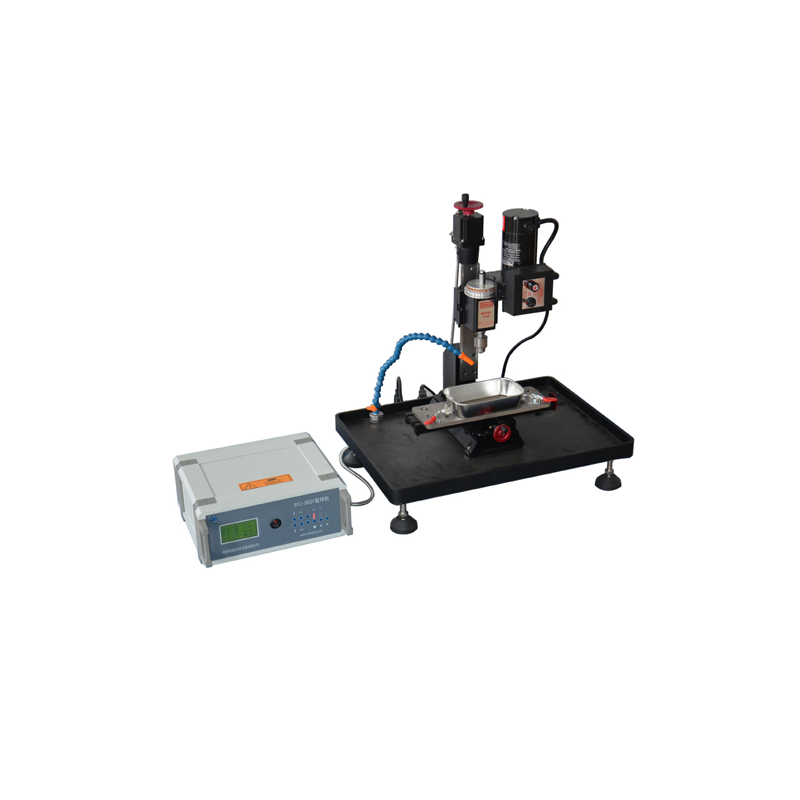

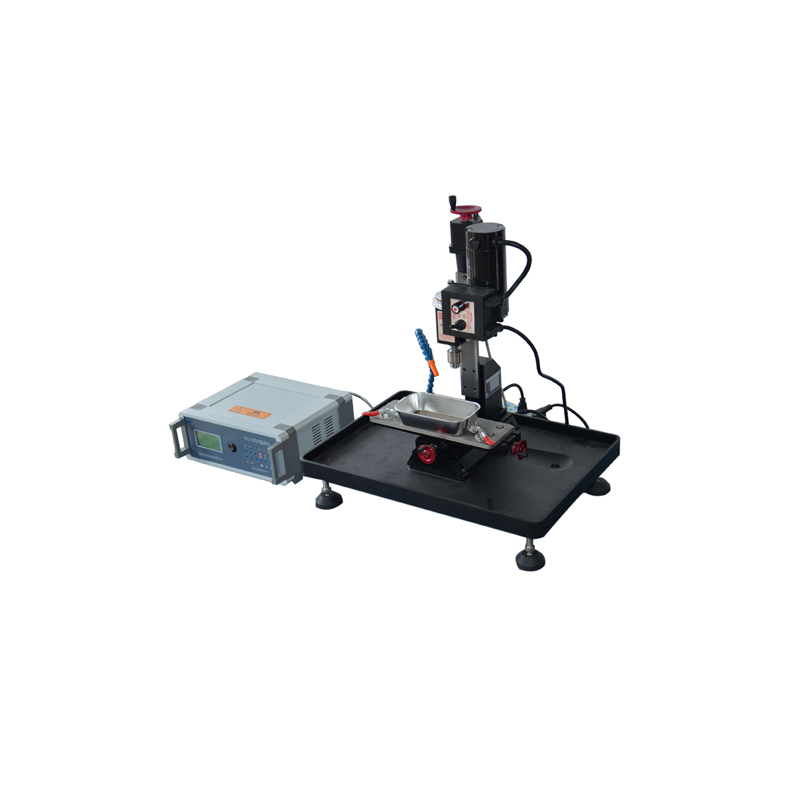

SYJ-30QY圆环打孔取样机是专门用于固体材料钻取圆柱或圆环状样品时使用,可采用手动方式取样,也可采用控制器自动控制进给和退出的方式对样品进行取样,取样精度可控制在一定范围之内。SYJ-30QY圆环打孔取样机可取样品的种类范围广,例如可以对晶体、陶瓷、金属、玻璃、岩石、岩芯、塑料、PCB板、耐火材料、复合材料等进行取样操作。可取样品尺寸规格较多Ø3mm-Ø30mm,对样品形状和表面状态无要求,本机对脆性材料最小取样尺寸为Ø3mm,适用于电镜样品的取样制备。
产品特点
使用不同规格的取样器可取得圆柱、环形样品,也可在材料上面钻孔。
取得的样品整齐,精度高。
Z轴由步进电机驱动,X、Y轴手动调节。
配有快速卡钳和冷却水盘。
使用方便,操作简单,造型美观大方。
安装条件
本设备要求在海拔1000m以下,温度25℃±15℃,湿度55%Rh±10%Rh下使用。
水:设备配有上水口及下水口,需自行连接自来水及排水。
电:AC220V 50HZ。
气:无。
工作台尺寸:700mm*600mm*700mm。
通风装置:需要。
技术参数
本机输入电压 | 220V |
驱动功率 | 120w |
主轴转数 | 70~2750rpm |
行程 | X轴200mm,Y轴80mm,Z轴100mm |
速卡具夹持力 | 27kg |
载样板 | 300㎜×100㎜×10㎜ |
载样板垫板 | 180㎜×75㎜×5㎜ |
取样器 | 里孔Ø30 |
产品规格 | 尺寸:470mm×700mm×1100mm; |
