CDN-405AF2Y

苏州泰思特 非屏蔽遥信线耦合去耦网络 CDN 405AF2Y

品牌名称：泰思特

产品型号：CDN 405AF2Y

获取报价 加入询盘
产品规格
产品介绍
CDN 405AF2Y适用于（浪涌试验）一对2线非屏蔽遥信线的耦合去耦网络，其峰值电压可达到6 kV。强大的去耦能力可以使辅助设备（AE）免受浪涌的影响，确保测试的重复性。2 kV浪涌测试电压，在AE端口的最大残余电压只有90 V，无需使用额外的去耦元件。
资料下载
3Ctest 泰思特 CDN 405AF2Y 非屏蔽遥信线耦合去耦网络
3页
渠道商
产品详情

CDN 405AF2Y适用于（浪涌试验）一对2线非屏蔽遥信线的耦合去耦网络，其峰值电压可达到6 kV。强大的去耦能力可以使辅助设备（AE）免受浪涌的影响，确保测试的重复性。2 kV浪涌测试电压，在AE端口的最大残余电压只有90 V，无需使用额外的去耦元件。

性能特点：

  • 适用于电力系统的遥信信号测试

  • 用于一对（2线）非屏蔽不平衡线

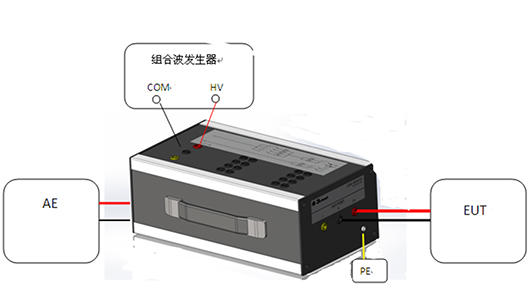

测试连接示意图：

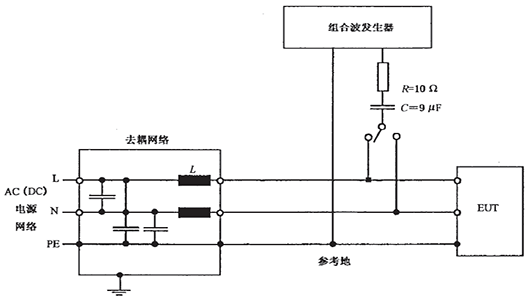

设计原理图2：




技术参数

项      目

CDN   405AF2Y

标      准

IEC/EN   61000-4-5

输出电压波形

1.2/50us

输出电流波形

8/20us

最大电流

16A

EUT端口类型

4mm   Banana

AE端口类型

4mm   Banana

最大试验电压

6   kV

耦合元器件

GDT   90(90V气体放电管)内置标配

工作电压

DC   ：3-12V

残余电压

＜15%（耦合浪涌电压）



通用参数

重量

约   10 Kg

尺寸

360   mm×220 mm×135mm（长×宽×高）

壳体材料

铝合金

环境温度

15℃-35℃（操作条件）

相对湿度

45%-75%（操作条件）

包装箱

纸箱
