CDN-418AFL8

苏州泰思特 非屏蔽不对称通信线阻尼振荡波耦合去耦网络 CDN 418AFL8

品牌名称：泰思特

产品型号：CDN 418AFL8

获取报价 加入询盘
产品规格
产品介绍
CDN 418AFL8用来评估低速非屏蔽不对称通信线路抗阻尼振荡波能力的耦合去耦网络。可以用于测试5MBit/s以下的通信产品，强大的去耦能力可以使辅助设备(AE)免受阻尼振荡波的影响，确保测试的重复性。2 kV的阻尼振荡测试电压，在AE端口的最大残余电压只有90V，无需使用额外的去耦元件。此款CDN满足IEC/EN 61000-4-18非屏蔽的不对称数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。

资料下载
3Ctest 泰思特 CDN 418AFL8 非屏蔽不对称通信线阻尼振荡波耦合去耦网络
3页
渠道商
产品详情

CDN 418AFL8用来评估低速非屏蔽不对称通信线路抗阻尼振荡波能力的耦合去耦网络。可以用于测试5MBit/s以下的通信产品，强大的去耦能力可以使辅助设备(AE)免受阻尼振荡波的影响，确保测试的重复性。2 kV的阻尼振荡测试电压，在AE端口的最大残余电压只有90V，无需使用额外的去耦元件。此款CDN满足IEC/EN 61000-4-18非屏蔽的不对称数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。

性能特点：

  • 同时可以对四路八线通信线测试输出；

  • 可以最大耐受6 kV峰值电压(需定制)；

  • 可以兼容国外发生器输出端口进线测试。

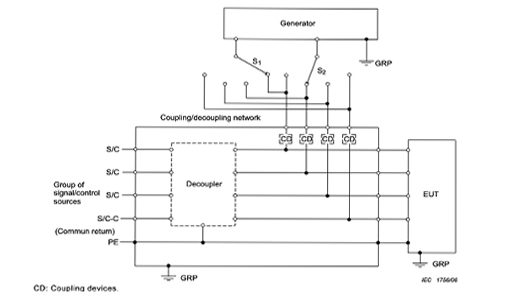

测试连接示意图1（线对线测试）：


测试连接示意图2（线对地测试）：


设计原理图：



技术参数

标准

IEC/EN   61000 -4 -18

耦合波形

阻尼振荡波

脉冲电压

4   kV(6kV 需要定制)

耦合模式

4对非屏蔽不对称线

耦合器件

SCD   90 (90V气体放电管)内置

通信频率

<5MHz

通信接口规格

RJ45母连接器

脚位图

Pair   1:pins 1/2

Pair   2:pins 3/4

Pair   3:pins 5/6

Pair   4:pins 7/8

数据速率

高达5MBit/s

工作电压

最大90V   DC

工作电流

最大   1A

去耦电感

20   mH

残余电压

90V

通用参数

重量

约10   kg

尺寸

360   mm× 220 mm×135 mm(长×宽×高)

壳体材料

铝材料

环境温度

15°C-35°C   (操作条件)

相对温度

45%   - 75%  (操作条件)

包装箱

纸箱
