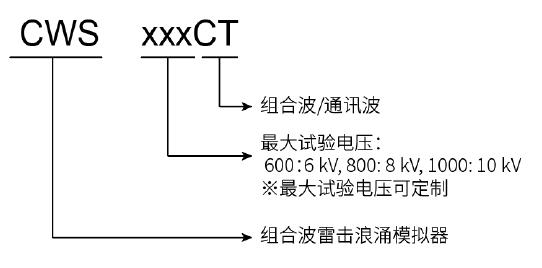

苏州泰思特 组合波雷击浪涌模拟器 CWS xxxCT系列

测试电压范围

CWS   600CT: 0.3 kV ~ 6.0 kV± 10%

CWS   800CT: 0.3 kV ~ 8.0 kV± 10%

CWS   1000CT: 0.3 kV ~ 10.0 kV± 10%

电压上升时间

1.2   μs± 30%

电压持续时间

50   μs± 20%

测试电流范围

CWS   600CT: 0.15 kA~3.0 kA± 10%（2   ohm）

CWS   800CT: 0.15 kA~4.0 kA± 10%（2   ohm）

CWS   1000CT: 0.15 kA~5.0 kA± 10% (2 ohm）

电流上升时间

8 μs± 20%

电流持续时间

20   μs± 20%

极性

正，负，正负交替

输出阻抗

2   ohm

重复率

11   s ~ 99 s (最短时间取决于实验电压)

实验次数

1–999次

电压峰值检测

前面板BNC输出1000 V:1 V; 液晶屏显示测量值

电流峰值检测

前面板BNC输出500 A: 1 V; 液晶屏显示测量值

触发方式

自动、手动、外触发输入

电压波1.2/50 μs主要技术参数（选购功能）

测试电压范围

CWS   600CT: 0.3 kV ~ 6.0 kV± 10%

CWS   800CT: 0.3 kV ~ 8.0 kV± 10%

CWS   1000CT: 0.3 kV ~ 10.0 kV± 10%

电压上升时间

1.2   μs± 30%

电压持续时间

50   μs± 20%

极性

正，负，正负交替

输出阻抗

500   ohm

重复率

11   s ~ 99 s (最短时间取决于实验电压)

实验次数

1–999次

电压峰值检测

前面板BNC输出1000 V:1 V; 液晶屏显示测量值

触发方式

自动、手动、外触发输入

组合波10/700 μs、5/320 μs主要技术参数

测试电压范围

CWS   600CT: 0.3 kV ~ 6.0 kV± 10%

CWS   800CT: 0.3 kV ~ 8.0 kV± 10%

CWS   1000CT: 0.3 kV ~ 10.0 kV± 10%

电压上升时间

10   μs ± 20%

电压持续时间

700   μs ± 20%

测试电流范围

CWS   600CT: 7.5 A ~ 150 A± 10%（40   ohm）

CWS   800CT: 7.5 A ~ 200 A± 10%（40   ohm）

CWS   1000CT: 7.5 A ~ 250 A± 10% (40 ohm）

电流上升时间

5 μs ± 20%

电流持续时间

320   μs ± 20%

极性

正，负，正负交替

输出阻抗

15   ohm、40 ohm

重复率

16   s - 99 s (最短时间取决于实验电压)

实验次数

1–999 次

触发方式

自动、手动、外触发输入

通用参数

显示屏

5.7英寸TFT彩色触摸屏

工作电压范围

AC   110 V/220 V，±10%，50/60 Hz（国内默认AC 220V）

保险丝

6   A

最大功耗

200   W

用户存储空间

无穷（PC）

通讯方式

以太网、RJ45

外部控制方式

BNC,   5 V TTL

CRO触发输出

BNC,   5 V TTL

运行控制输入

BNC,   5 V TTL

外部同步输入

45-65   Hz,同名端与异名端之间20-500 V

同名端、异名端与机壳0-500 V

警告灯输出

0-220   V AC 10 A / 0-48 V DC 3 A

电源取决于外接信号灯的种类

安全电路

安全回路未关闭时停止工作

失效检测

失效时前面板LCD显示、并中断仪器工作

仪器工作状态指示

前面板LED指示、LCD显示

仪器接地连接方式

使用扁平接地线

EUT电源电压注入

4   mm香蕉插头线

检测输出方式

标准1米同轴线

机箱尺寸（W*H*D）

19英寸/6U

450   mm (W) * 280 mm(H) * 610 mm（D）

仪器重量

约38   kg

温度范围

15–35 ℃

湿度范围

45%-75%

气压范围

86   kPa～106 kPa
