CDN-405T8(POE)

苏州泰思特 非屏蔽对称线耦合去耦网络 CDN 405T8(POE)

品牌名称：泰思特

产品型号：CDN 405T8(POE)

获取报价 加入询盘
产品规格
产品介绍
CDN 405T8（POE）耦合/去耦网络适用于（浪涌试验）4对8线非屏蔽对称高速（POE）通信线耦合去耦网络，其峰值电压可达到 5 kV。严格按照IEC/EN 61000-4-5：2014标准来设计。最高数据传输速率高达1,000 MBit/s。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定，体积小巧便于携带使用方便。
资料下载
3Ctest 泰思特 CDN 405T8(POE) 非屏蔽对称线耦合去耦网络
3页
渠道商
产品详情

CDN 405T8（POE）耦合/去耦网络适用于（浪涌试验）4对8线非屏蔽对称高速（POE）通信线耦合去耦网络，其峰值电压可达到 5 kV。严格按照IEC/EN 61000-4-5：2014标准来设计。最高数据传输速率高达1,000 MBit/s。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定，体积小巧便于携带使用方便。

性能特点：

  • 满足IEC/EN 61000-4-5：2005和IEC/EN 61000-4-5：2014图11要求；

  • 作为外置耦合去耦网络，配套雷击浪涌发生器使用；

  • 传输速率10 MB/100 MB/1000 MB

  • 耐浪涌冲击能力强，标准耐压5 kV；

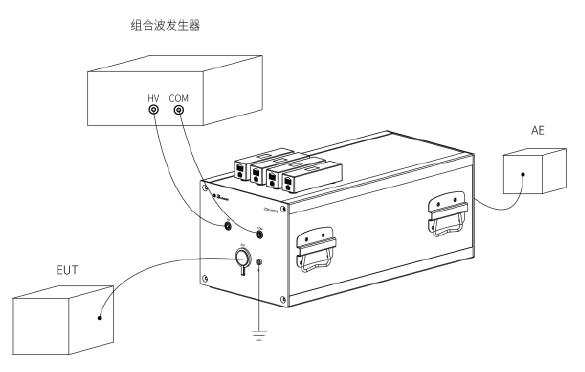

测试连接示意图：



技术参数

项 目

CDN   405T8（POE）

标准

IEC/EN   61000-4-5

耦合波形

1.25/50   μs、8/20 μs

10/700   μs、5/320 μs

脉冲电压

5   kV

耦合模式

4对8线非屏蔽 线对地

耦合器件

TVS

通信接口规格

RJ45母连接器，连接电信线

脚位图

Pair   1: pins 1 / 2

Pair   2: pins 3 / 6

Pair   3: pins 5 / 4

Pair   4: pins 7 / 8

数据速率

1,000   MBit/s

工作电压

AC   50 V，DC 70 V

工作电流

最大   1 A

去耦电感

20   mH

残余电压

＜90   V（耦合浪涌电压）

通用参数

重量

约20   kg

尺寸

470   mm×220 mm×192mm（长×宽×高）

壳体材料

铝材料

环境温度

15   °C  ~  35 °C (操作条件)

相对湿度

45%    ~  75% (操作条件)
