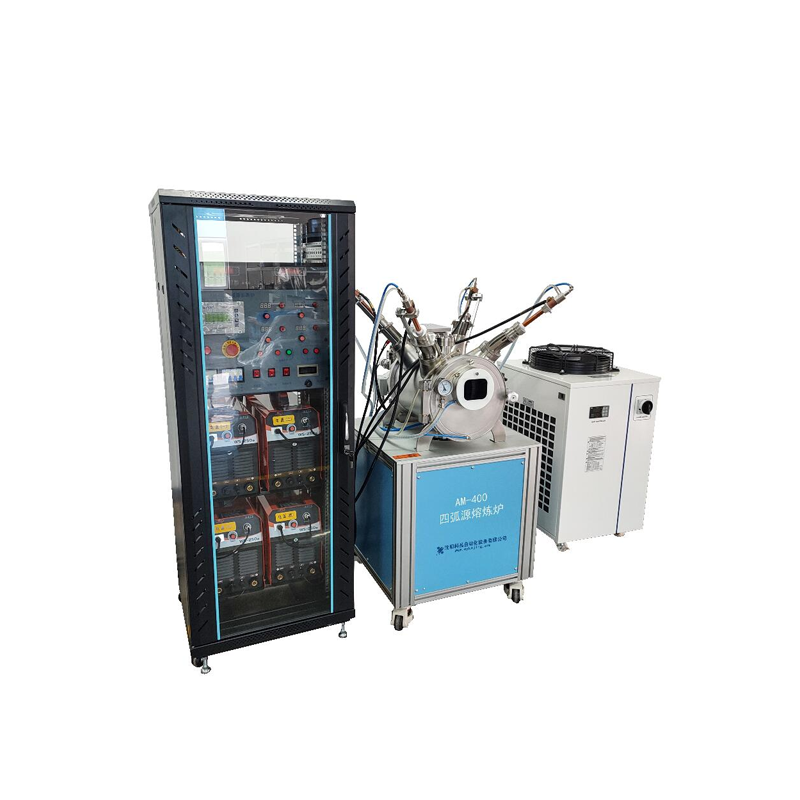

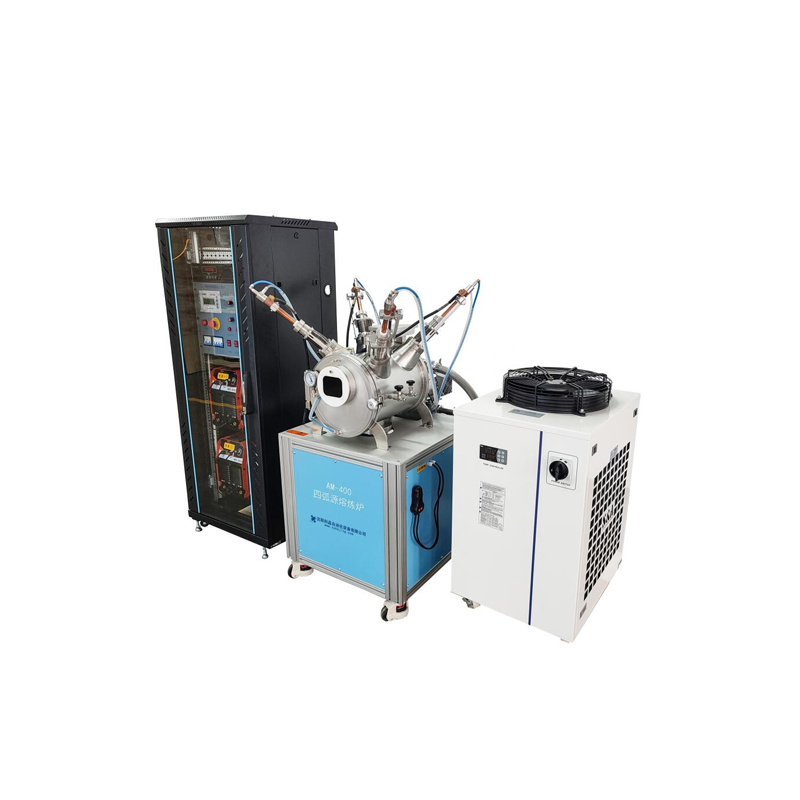

产品介绍
本设备要求在海拔1000m以下,温度25℃±15℃,湿度55%Rh±10%Rh下使用。
水:设备配有自循环冷却水机(加注纯净水或者去离子水)
电:AC380V 50Hz,必须有良好接地
气:设备腔室内需充注氩气(纯度99.99%以上),需自备氩气气瓶(自带Ø6mm双卡套接头)及减压阀
工作台:落地式,设备安装面积2.5M×1M
通风装置:需要
技术参数
设备极限真空 | 8×10-4 Pa |
设备功率 | <60kw |
设备工作压力 | -0.5MPa |
系统真空漏率 | 5.0×10-7 Pa.l/S |
抽速 | 从大气抽至7×10-3Pa≤30min。 |
保持真空度 | 停机12小时后真空室的真空度不低于10Pa |
熔炼坩埚 | φ100×15mm,熔炼300g |
样品台转速 | 1~20转/分 连续可调 |
产品规格 | 填料完成后,打开设备电源开关,调整坩埚转速(1~20转) |
操作浦发HICube80分子泵组抽真空到10-3Pa,关闭手动挡板阀,打开手动阀充压力至-0.03MPa, | |
打开焊机,调整氩弧焊机电流,按动起弧按钮(2个) |
为保证设备安全使用,配置系统检测与保护功能,如:缺水欠压检测与保护、强电相序检测与保护、温度检测与保护、真空系统检测与保护等。
标准配件
名称 | 规格型号 |
主真空室 | Φ300×320 |
台架 | 640×640×730 |
分子泵组 | HICube80 |
旋转熔炼坩埚 | 1个工位100×15 |
升降水冷电极 | 4mm钨针 |
带观察窗取样门 | 100 |
手动1/4卡套针阀 | - |
氩弧焊机 | WSM-6302 |
高真空手动挡板阀 | GD-J63B(LF) |
循环式水冷机 | KJ(CW)-6200 |
压力表 | -0.1~0.15Mpa |
