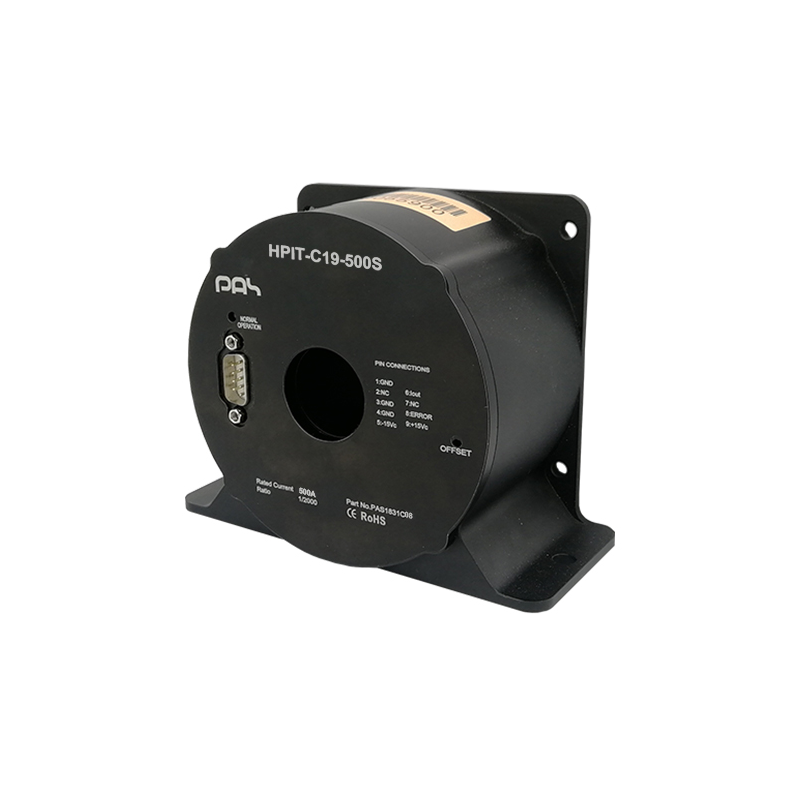

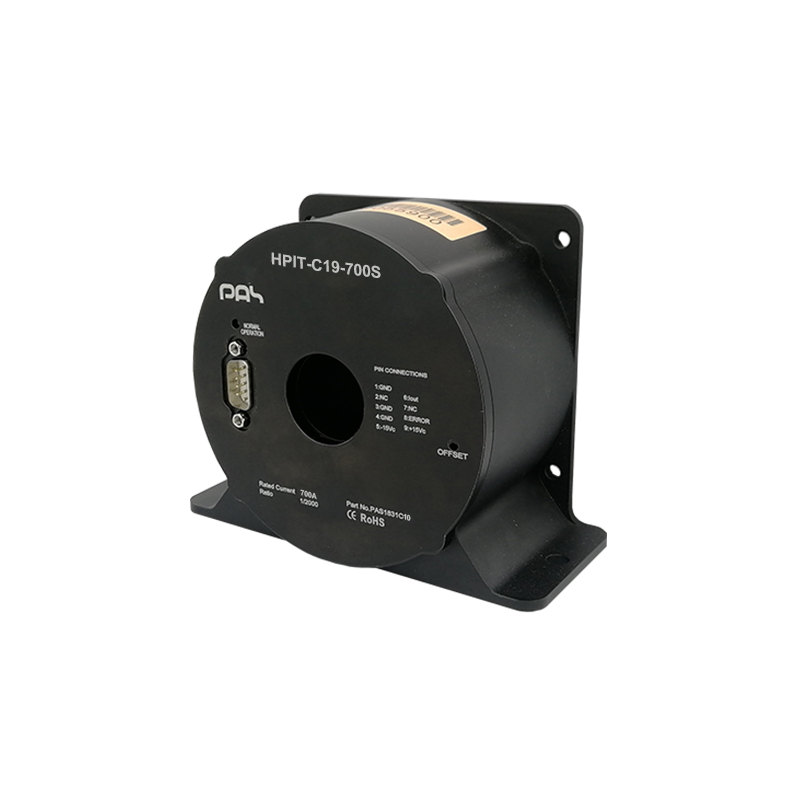

柏艾斯 电流传感器 HPIT-C19系列

品牌名称：柏艾斯

产品型号：HPIT-C19系列

获取报价 加入询盘
产品规格
产品介绍
HPIT-C19系列电流传感器是一种利用闭环磁通门（磁平衡）原理将被测电流转换成按比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘。
资料下载
产品资料-柏艾斯 HPITM-C19系列电流传感器
3页
渠道商
产品详情

产品介绍

HPIT-C19系列电流传感器是一种利用闭环磁通门（磁平衡）原理将被测电流转换成按比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、电源、石油、煤矿、化工、铁路、通信等行业的电气设备的系统控制及检测。



产品特点

●交流、直流、混合电流均可测量

●响应时间快

●φ30mm穿孔

●高线性度

●超高精度

●超低温漂

●全金属外壳散热好



技术参数

型号定义

HPIT-C19-1000S

HPIT-C19-900S

HPIT-C19-700S

HPIT-C19-600S

HPIT-C19-500S

额定测量

1000Arms

900Arms

700Arms

600Arms

500Arms

额定输出

500mA

450mA

700mA

600mA

500mA

供电电源

±15~24Vdc

额定测量电流值(Arms)

1000

900

700

600

500

对应测量电流范围(Arms)

1100

1100

840

720

600

原副边变换比率

1:2000

1:2000

1:1000

1:1000

1:1000

额定输出电流(mArms)

500

450

700

600

500

精度(Ta=+25°C)

≤0.001%

线性度误差

≤0.0005%

电源电压(5%)

DC±15~24V

失调电流Ta=+25℃

≤±0.003mA

响应时间

≤   1uS

di/dt 跟随速度

>   100A/uS

频率范围

DC-100K   Hz

耗电

45mA   + Is

负载电阻

≤3Ω

≤6Ω

≤6Ω

≤8Ω

≤10Ω

≤10Ω

≤12Ω

≤8Ω

≤10Ω


副边电阻

18Ω

18Ω

8Ω

8Ω

8Ω

工频耐压

5KV

绝缘电阻






工作温度

-10   - +70 ℃

贮存温度

-25   - +80 ℃

重量

约290g

执行标准

EN50178

工作湿度

20-90%   无凝露

外壳材料

符合UL94-V0
