PIC-1134

苏州泰思特 峰值冲击电流校验装置 PIC 1134

品牌名称：泰思特

产品型号：PIC 1134

获取报价 加入询盘
产品规格
产品介绍
PIC 1134峰值冲击电流校准装置是为了校准电压暂降时峰值冲击电流驱动能力而专门设计的一款校准设备。设备采用开关控制，可实现电容1700 μF，3400 μF和5100 μF的切换。完全满足IEC 61000-4-11，IEC 61000-4-29和IEC 61000-4-34标准要求。
资料下载
3Ctest 泰思特 PIC 1134 峰值冲击电流校验装置
2页
渠道商
产品详情

PIC 1134峰值冲击电流校准装置是为了校准电压暂降时峰值冲击电流驱动能力而专门设计的一款校准设备。设备采用开关控制，可实现电容1700 μF，3400 μF和5100 μF的切换。完全满足IEC 61000-4-11，IEC 61000-4-29和IEC 61000-4-34标准要求。

性能特点：

  • 开关控制，可实现电容1700 μF，3400 μF和5100 μF的切换

  • 最大可承受冲击电流能力500 A

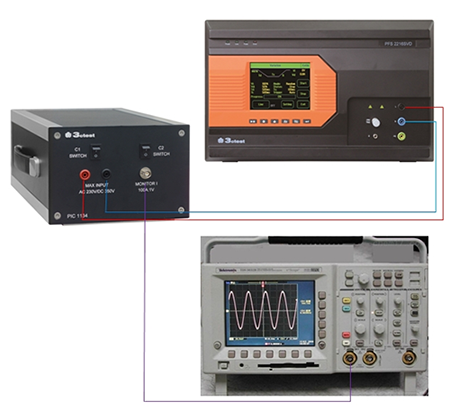

测试连接示意图：



技术参数

峰值冲击电流驱动能力（对电压变化不做要求）

Max   500 A (相对220 V - 240 V电源)

Max   250 A (相对100 V - 120 V电源)

Switch1和switch2同时关闭

电容值：1700 μF

Switch1打开或switch2打开

电容值：3400 μF

Switch1和switch2同时开

容值：5100 μF

放电电阻

4700   Ω

电流监测输出

100   A: 1 V

最大额定电压

AC   230 V, DC 350 V

尺寸

225   mm (长)*135 mm (高)*369 mm(深)

重量

约6   kg
