CDN-405S1

苏州泰思特 屏蔽线耦合去耦网络 CDN 405S1

品牌名称：泰思特

产品型号：CDN 405S1

获取报价 加入询盘
产品规格
产品介绍
CDN 405S1是适用于1芯屏蔽线耦合去耦网络。严格按照IEC61000-4-5标准要求来设计。最高试验波形等级6 kV，最高电流可达5 A。
CDN 405S1屏蔽线耦合去耦网络满足一端接地屏蔽和两端接地屏蔽要求。
资料下载
3Ctest 泰思特 CDN 405S1 屏蔽线耦合去耦网络
3页
渠道商
产品详情

CDN 405S1是适用于1芯屏蔽线耦合去耦网络。严格按照IEC61000-4-5标准要求来设计。最高试验波形等级6 kV，最高电流可达5 A。
CDN 405S1屏蔽线耦合去耦网络满足一端接地屏蔽和两端接地屏蔽要求。

性能特点：

  • 适用于1芯屏蔽线耦合去耦

  • 能够满足一端接地屏蔽和两端接地屏蔽要求

  • 所有的插座是安全的香蕉插头，确保使用者的最大安全

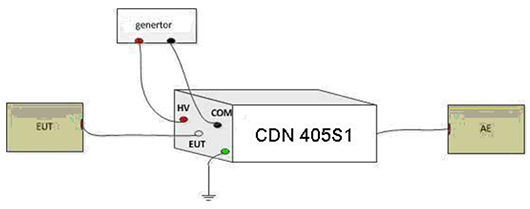

测试连接示意图：

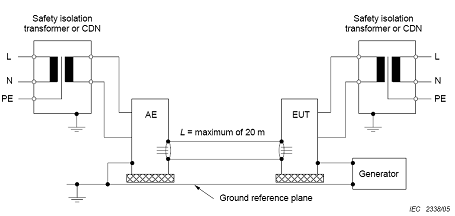

标准原理图1（屏蔽线两端接地）：

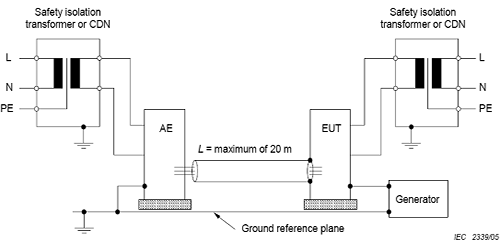

标准原理图2（屏蔽线一端接地）：




技术参数

型      号

CDN   405S1

标      准

IEC/EN   61000-4-5

试验波形

1.2/50   μs (8/20 μs ) 6 kV

耦合模式

直连

传输速率

高达10   MBit/s

最大电流

5   A

EUT连接端口

BNC

通用参数

重量

约10   kg

尺寸

360x220x135   mm(长x宽x高)

壳体材料

铝合金

环境温度

15   ℃ - 35 ℃（操作条件）

相对湿度

45%-75%（操作条件）

包装箱

纸箱
