苏州泰思特 非屏蔽不对称通信线雷击浪涌耦合去耦网络 CDN 21AF8

品牌名称：泰思特

产品型号：CDN 21AF8

获取报价 加入询盘
产品规格
产品介绍
CDN 21AF8适用于（浪涌试验）四对8线非屏蔽不对称通信线雷击浪涌耦合去耦网络，其峰值电压可达到6 kV。严格按照GB/T17626.5、YD/T 993、ITU-T K.21 -2011标准要求来设计。最高传输速率达到10 MBit/s.
资料下载
3Ctest 泰思特 CDN 21AF8 非屏蔽不对称通信线雷击浪涌耦合去耦网络
3页
渠道商
产品详情

CDN 21AF8适用于（浪涌试验）四对8线非屏蔽不对称通信线雷击浪涌耦合去耦网络，其峰值电压可达到6 kV。严格按照GB/T17626.5、YD/T 993、ITU-T K.21 -2011标准要求来设计。最高传输速率达到10 MBit/s.

性能特点：

  • 最大耐受6 kV峰值电压；

  • 最高传输速率达到10 MBit/s；

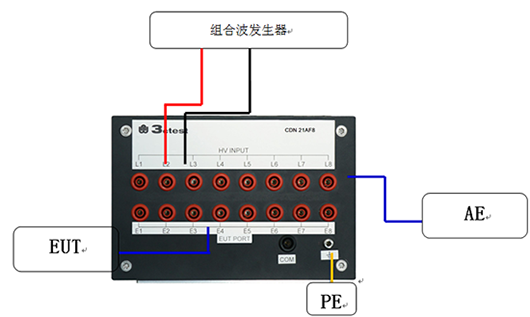

测试连接示意图：

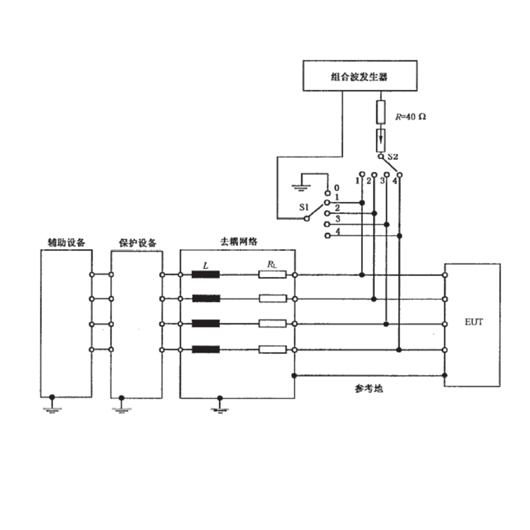

设计原理图：


技术参数

标 准

IEC/EN   61000-4-5/ ITU-T K.21 -2011

耦合波形

1.2/50   μs、8/20 μs

输出阻抗

SZR40(40   Ω±5% ) 标配

耦合波形

10/700   μs、5/320 μs

输出阻抗

SZR0(0   Ω) 标配(在发生器源阻抗40 Ω)

脉冲电压

6   kV (10 kV 需要定制)

耦合模式

4对8线非屏蔽不对称线-地、线-线

耦合器件

SCD90   (90 V气体放电管)内置标配

通信接口规格

RJ45母连接器，连接电信线

数据速率

高达10 MBit/s

工作电压

最大   90 V DC

工作电流

最大   1 A

去耦电感

20   mH

残余电压

90   V（耦合浪涌电压）

通用参数

重量

约10   kg

尺寸

360x220x135mm(长x宽x高)

壳体材料

铝材料

环境温度

15°C-35°C   (操作条件)

相对温度

45%   - 75%  (操作条件)

包装箱

纸箱
