苏州泰思特 容性耦合夹校准装置 CA-CCC

品牌名称：泰思特

产品型号：CA-CCC

获取报价 加入询盘
产品规格
产品介绍
标准IEC61000-4-4 Ed 3.0规定了一个新的容性耦合夹校准夹具。3ctest研发了符合最新标准的校准夹具套件，型号为CA-CCC

需要进行校准组件
CA-CCC：容性耦合夹校准装置
TFB 500：50Ω衰减器
AD-CA-CCC：适配器（包含L型接地支架） ，将平板传感器的BNC接口连接到50Ω衰减器的同轴连接器

校准设置
该平板传感器应置于电容耦合夹中，使得连接板的底部与耦合板的底部对齐。连接适配器AD-CA-CCC的是一个低阻抗连接器，确保阻抗为50Ω衰减器能够更好的和地平面进行接地，同时将TFB 500固定在和耦合夹同一高度100mm之上，远离参考地面。50Ω衰减器TFB 500连接到AD-CA-CCC适配器上。
资料下载
3Ctest 泰思特 CA-CCC 容性耦合夹校准装置
3页
渠道商
产品详情

标准IEC61000-4-4 Ed 3.0规定了一个新的容性耦合夹校准夹具。3ctest研发了符合最新标准的校准夹具套件，型号为CA-CCC

需要进行校准组件
CA-CCC：容性耦合夹校准装置
TFB 500：50Ω衰减器
AD-CA-CCC：适配器（包含L型接地支架） ，将平板传感器的BNC接口连接到50Ω衰减器的同轴连接器

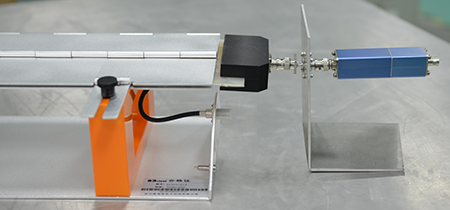

校准设置
该平板传感器应置于电容耦合夹中，使得连接板的底部与耦合板的底部对齐。连接适配器AD-CA-CCC的是一个低阻抗连接器，确保阻抗为50Ω衰减器能够更好的和地平面进行接地，同时将TFB 500固定在和耦合夹同一高度100mm之上，远离参考地面。50Ω衰减器TFB 500连接到AD-CA-CCC适配器上。

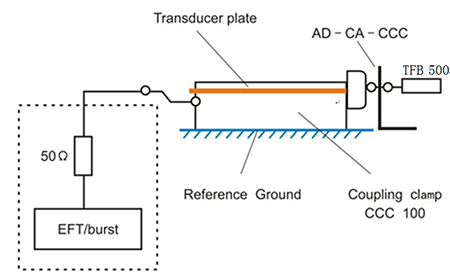

    平板传感器和TFB 500（50Ω衰减器）之间的距离不会超过0.1m。典型测试布置如图：



耦合夹校准
 容性耦合板的校准是在EFT/Burst发生器（50ohm输出，2000V）上通过设置开路电压完成的。50Ω衰减器TFB 500的输出电压结果为1000V。





技术参数

平板传感器技术参数

描述

平板传感器带有BNC接头

输入电压

最大5000V

尺寸

绝缘

1100   +/- 5mm × 130 +/- 1mm

铜板

1050   +/- 5mm × 120 +/- 1mm

板厚度<0.5mm

重量

300g

温度

（23±5）℃

相对湿度

35～80%

大气压力

60～106kPa
