EFTN-69100TM

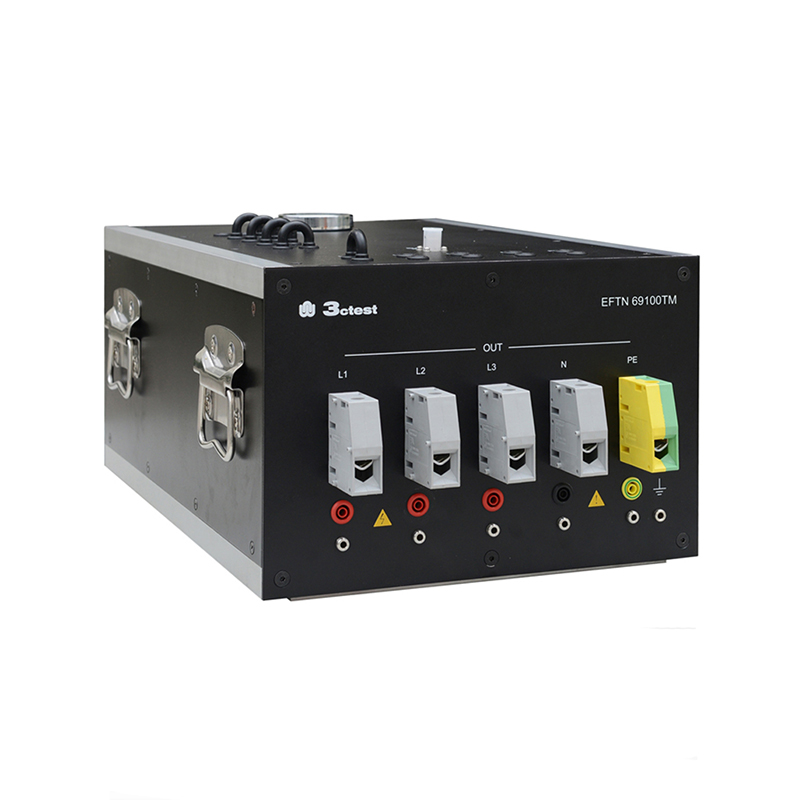

苏州泰思特 高压大功率脉冲群耦合/去耦网络 EFTN 69100TM

品牌名称：泰思特

产品型号：EFTN 69100TM

获取报价 加入询盘
产品规格
产品介绍
EFTN 69100TM为满足IEC 61000-4-4要求的手动三相耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点。最大带载能力：AC 690 V，100 A。
资料下载
3Ctest 泰思特 EFTN 69100TM 高压大功率脉冲群耦合/去耦网络
3页
渠道商
产品详情

EFTN 69100TM为满足IEC 61000-4-4要求的手动三相耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点。最大带载能力：AC 690 V，100 A。

性能特点：

  • EUT供电电源高到690 V AC

  • 供电电流能力为100 A

  • 内置温度计

  • 符合EN/IEC 61000-4-4: 2012 标准

  • 体型轻便，应用于现场测试的理想设备

  • 性价比高


技术参数

EUT   (供电) 电压

690   V AC, 线对线，线对地

EUT 电流 (AC or DC)

Max.   100 A 持续

EFT/burst   脉冲峰值电压

Max   4.2 kV

耦合路径

L1、L2、L3、N、PE任意耦合

耦合投切方式

手动投切

耦合电容

33   nF

耦合衰减

<2   dB

EUT注入端的残余脉冲电压

不超过施加试验脉冲电压的10%

温度监控

双金属温度计 0 °C ~ +150 °C

接地装置

4   mm 香蕉插头

EFT注入端口

BNC母头

EFT注入方式

单线或多线同时注入

通用参数

仪器重量

约15   kg

环境温度

15   ℃ ~ 35 ℃

相对湿度

35%   ~ 85% RH（无凝露）

气压范围

75   kPa ~ 106 kPa
